Hlavice tlačítok RONTRON-R-JUWEL
Prehľad hlavic typu RONTRON-R-JUWEL
- guľatý tvar
- čelný rozmer: Ø 28 mm
- výrez do panelu: Ø 22 mm
- zapustená hlavica
- čelný rozmer: Ø 28 mm
- výrez do panelu: Ø 22 mm
- zapustená hlavica
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu

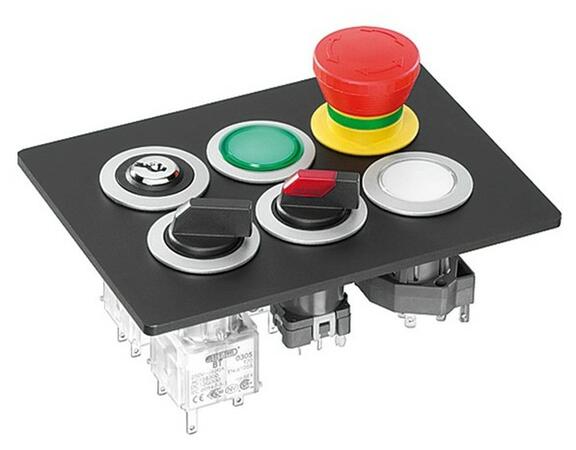

Ovládače RONTRON-R-JUWEL, zapustené, guľatého tvaru, plastový, farba tmavo šedá. Zvlášť sa dodává ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.Prehľad ovládačov:
- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Otočné prepínače
- Otočné prepínače s kľúčikom
- Páčkové prepínače
- Núdzové stop tlačítka
- Bzučiaky
- Signálky + šošovky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Rozšírené informácie
- Označenie hlavíc tlačítok: RRJ...
- Výrez do panelu: Ø 22,3mm
- Čelné rozmery: Ø 28mm
- Výška čelného púzdra: 2mm
- Dĺžka dráhy zopnutia: 3 mm
- Stupeň krytia: min. IP 65
- Montážny raster podľa EN 50007: 30 x 30mm
- Určené pre kontaktné jednotky typu B..., B...K, CT.../CTF..., CZ..., CTP...
Montážna hĺbka RONTRON-R-JUWEL s použitými kontaktnými blokmi
Rozmery výrezov
Technické parametre
Parametry
| Predný tvar | Guľatý |
|---|---|
| Výrez do panela | Ø 22 mm |
| Predný rozměr | Ø 28 mm |
| Pripojenie | Kontaktné jednotky |
| Bočné provedenie | Zapustená |
| Mimorádně teplotne odolná |  Nie |
| Výška čelného půzdra | 2 mm |
| Stupeň krytia (IP) | IP65 |
