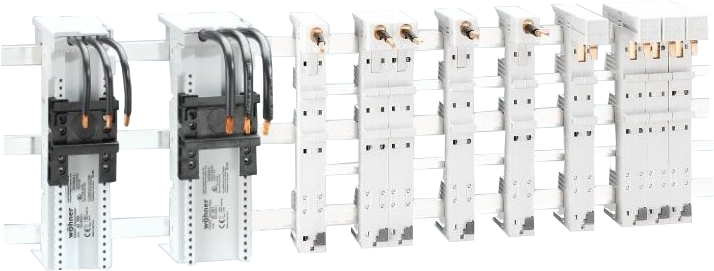

Prístrojové adaptéry

Adaptéry v sebe kombinujú bezpečnosť a veľa inovovaných detailov. Sú prispôsobené na rôzne rozmery prípojníc a ponúkajú nové možnosti aplikácie s výbornou ochranou proti dotyku živých častí. Adaptéry s lištou DIN určené na pripojenie napr. modulárneho ističa na prípojnicový systém.

Dostupnosť: Skladom v GHV
Zvoľte variantu (9)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Prístrojové adaptéry (9)

Filtrace
Na sklade
32631

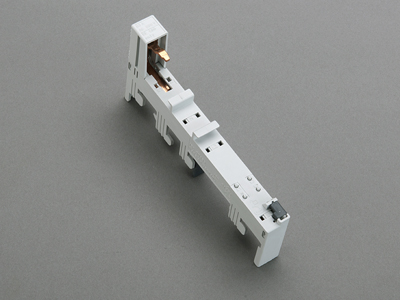

Adaptér 30Compact 5P
Adaptér 1P,18x160
Přípojnicová podpora bez elektr. připojení; rozměry: 18 x 160 x 54 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
OBJ: 32631.000
EAN: 4021267326319
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
36001

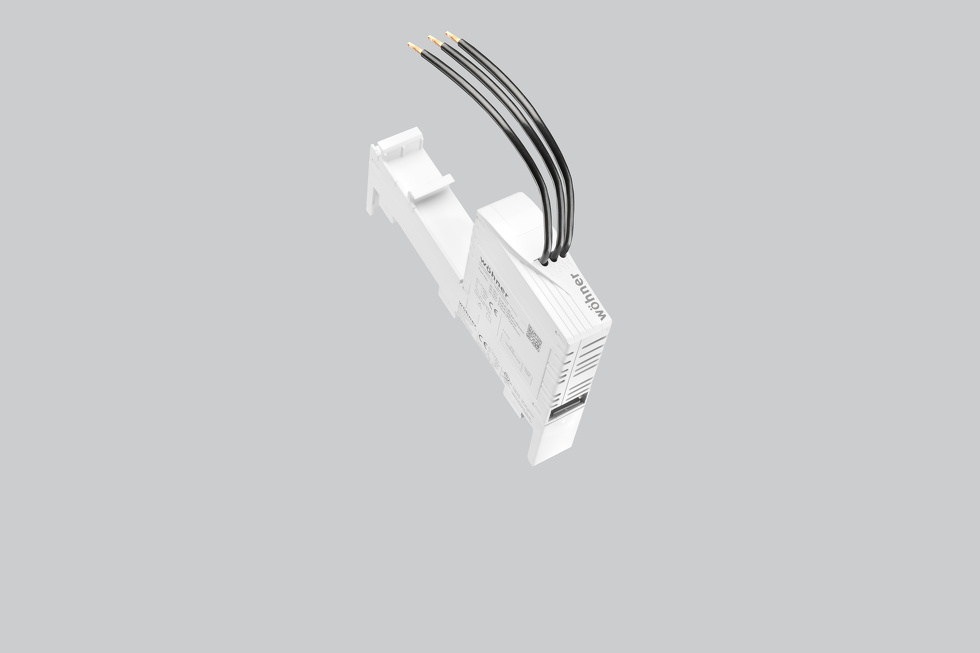

Adaptér 30Compact 3P
Adaptér EQUES-2 části 16A,22,5x160, 1DIN
Adaptér 16A (IEC)/12,5 A(UL), 3-pólový, 2 části; 1 pevná montážní lišta; vodiče AWG 14 (2,5mm2); přihráda na pojistky a rozhraní CrossLink; rozměry: 22,5 x 160 x 122 mm; použité pojistky: 10x38 nebo třídy CC; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 36001.000
EAN: 4021267360016
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
32629
Adaptér 30Compact 5P
Adaptér EQUES 32A, 18x160
Adaptér 32A (IEC), 1-pólový; 1 pevná montážní lišta; rozměry: 18 x 160 x 82 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
OBJ: 32629.000
EAN: 4021267326296
Záruka: 24 m.
Skladom v GHV
skladom 5 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
32590

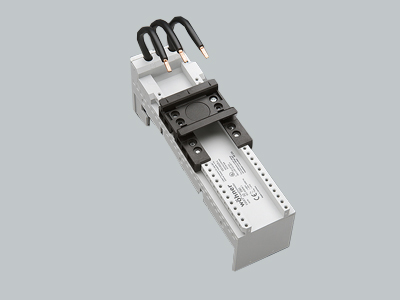

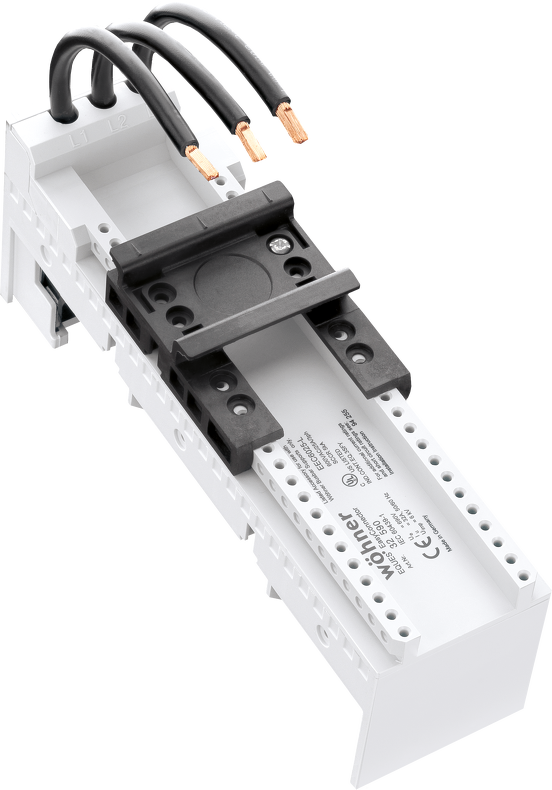

Adaptér 30Compact 3P
Adaptér EQUES 32A, 45x160
Adaptér 32A (IEC)/25A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 10 (6mm2); rozměry: 45 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32590.000
EAN: 4021267325909
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
32630
Adaptér 30Compact 5P
Adaptér EQUES 63A, 18x160
Adaptér 63A (IEC), 1-pólový; 1 pevná montážní lišta; rozměry: 18 x 160 x 73 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5 mm;
OBJ: 32630.000
EAN: 4021267326302
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
32591
Adaptér 30Compact 3P
Adaptér EQUES 63A, 54x160
Adaptér 63A (IEC)/65A (UL), 3-pólový; 1 nastavitelná montážní lišta; vodiče AWG 8 (10mm2); rozměry: 54 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32591.000
EAN: 4021267325916
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
32661

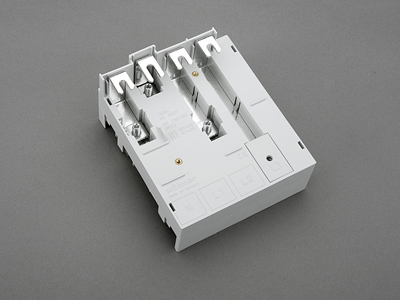

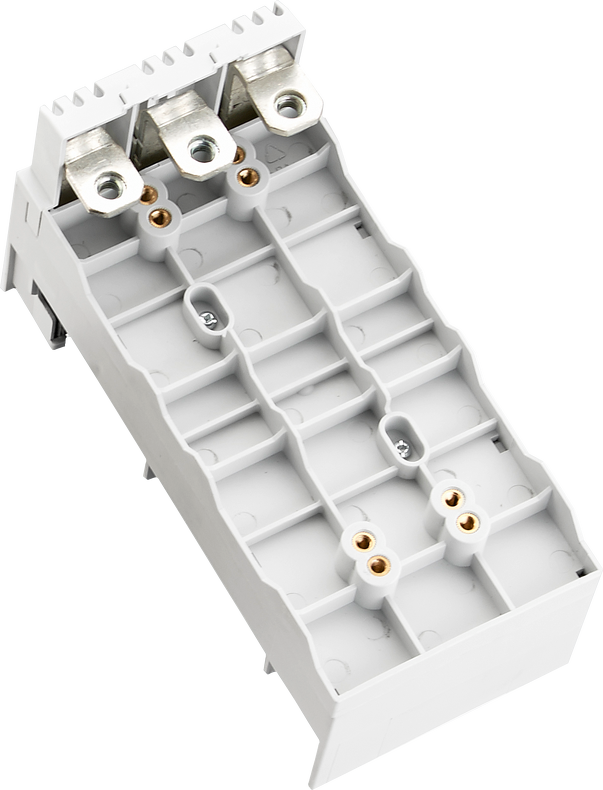

Adaptér 30Compact 3P
Adaptér EQUES 160A, 76x160
Adaptér 160A (IEC, UL), 3-pólový; pro Siemens 3VA1 a 3VT160, připojení shora; rozměry: 76 x 160 x 63 mm; tep. odolnost 125°C; samozhášivost dle UL94;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 32661.000
EAN: 4021267326616
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
32634
Adaptér 30Compact 5P
Modul k adaptéru PE, 9x160
Modul PE; svorky 16mm2; rozměry: 9 x 160 x 114 mm;
Pro přípojnice: 12 x 5 mm;
OBJ: 32634.000
EAN: 4021267326340
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
32632
Adaptér 30Compact 5P
Modul k adaptéru N, 9x160
Modul N; svorky 16mm2; rozměry: 9 x 160 x 114 mm;
BEZ MOŽNOSTI VLASTNÍHO PŘIPOJENÍ PŘÍMO NA PŘÍPOJNICOVÝ SYSTÉM - MUSÍ BÝT PŘIPOJEN PŘES ADAPTÉR;
Pro přípojnice: 12 x 5 mm;
OBJ: 32632.000
EAN: 4021267326326
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k Prístrojové adaptéry

32633
Příslušenství 30Compact 5P
Spojovací díl pro spojení adaptérů
Modul na boční montáž; pro 30 mm systém 5P; rozměry: 9 x 160 x 47 mm;
OBJ: 32633.000
EAN: 4021267326333
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
31390
Příslušenství 30Compact 5P
Spojovací díl pro spojení adaptérů
Set konektorů na vytvoření multipólových adaptérů; pro 30 mm systém 5P;
Set obsahuje 100 ks plastových spojek (2 konektory jsou potřebné pro připojení 2 modulů) = pro propojení 50 přístrojů;
OBJ: 31390.000
EAN: 4021267313906
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

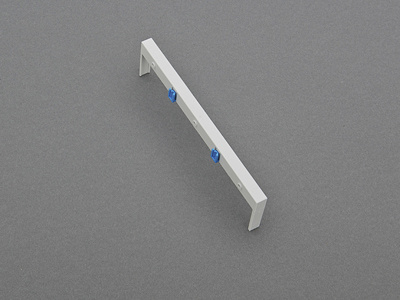

32912
Adaptér 30Compact 3P
Boční modul k adaptéru, 9x160
Boční montáž modulu EEC - kompakt; montovatelné na obou stranách; pro adaptéry 30Compact 3P: 32590.000 a 32591.000;
OBJ: 32912.000
EAN: 4021267329129
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • 1-pólové aj 3-pólové prevedenie
  • Menovité napätie: 690 V AC
  • Pre prípojnice s ostrými a zaoblenými hranami (DIN 1759 / DIN 46433)
  • Vďaka odlamovateľným západkám vhodný pre 5 aj 10 mm šírku prípojnic
  • Nosná lišta z umelej hmoty (DIN EN 50022), zvisle nasataviteľná v 1,25 mm rastre (v prípade 3-pólového prístroja)
  • Novinka: adaptér do 160 A pre Siemens 3VA1 a 3VT160

Rozšírené informácie

1-pólové prístrojové adaptéry

Objednacie číslo Popis Šírka [mm] Výška [mm] Poznámka
32629.000 1 DIN lišta (pevná) 18 160 Do 32 A
32630.000 1 DIN lišta (pevná) 18 160 Do 63 A
32628.000 1 DIN lišta (pevná) 18 160 Pre Schneider Electric iC60, iC65, C60
Pomocou posuvného jazdca je možné adaptér nastaviť na L1, L2, L3 alebo N
32632.000  - 9 160 Modul N, terminál 16mm2
32634.000  - 9 160 Modul PE, terminál 16mm2
32631.000 1 DIN lišta (pevná) 18 160 Držiak komponentov
32633.000  - 9 160 Bočný modul pre 1-pólové adaptéry
32912.000 - 9 160 Bočný modul pre adaptéry 32 A až 63 A

3-pólové prístrojové adaptéry

Objednacie číslo Popis Šírka [mm] Výška [mm] Poznámka
36001.000 1 DIN lišta (pevná) 22,5 160 Do 16 A
32590.000 1 DIN lišta 45 160 Do 32 A
32591.000 1 DIN lišta 54 160 Do 63 A
32661.000 - 90 160 Do 160 A, pre Siemens 3VA1 a 3VT160, pripojenie zhora

4-pólové prístrojové adaptéry

Objednacie číslo Popis Šírka [mm] Výška [mm] Poznámka
32640.000 - 141 160 Do 160 A, pre Schneider Electric INS100-160
