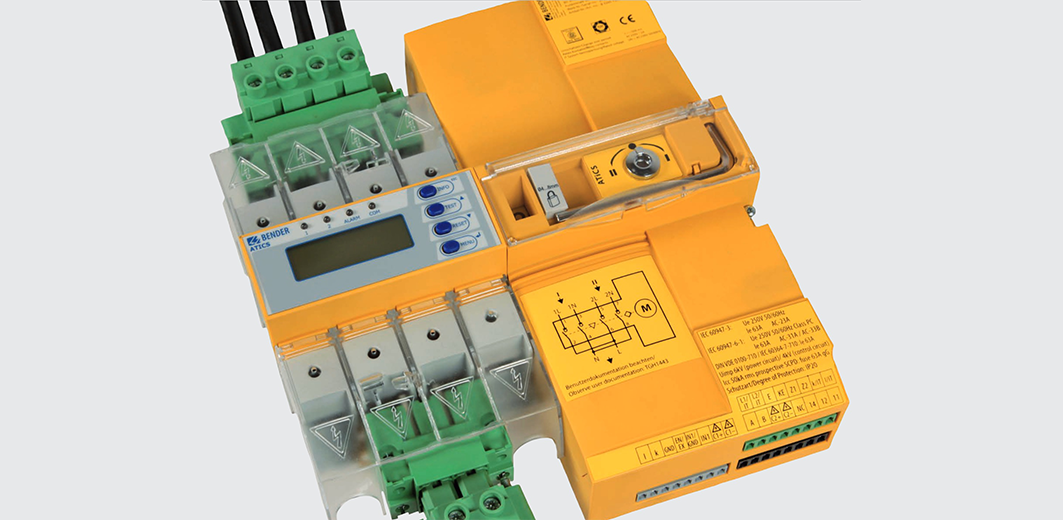

ATICS® s príkladom ATICS-2-..-ISO-400

Datum: 20.11.2024

Najbezpečnejšie a najkompaktnejšie automatické prepínacie zariadenie najmä pre zdravotníctvo.

Podľa požiadavky STN (ČSN) 33 2000-7- 710: „v zdravotníckom priestore skupiny 2 sa musí v prípade jednej poruchy zabrániť úplnému prerušeniu dodávky elektriny“.

Napájacie zdroje pre citlivé zariadenia používané v zdravotníckych zariadeniach skupiny 2 musia fungovať bezpečne a spoľahlivo aj pri poruchách. Hlavnými prostriedkami na dosiahnutie tohto cieľa sú dva redundantné napájacie zdroje a zdravotnícke izolované sústavy.

To sa typicky vzťahuje k priestorom AIM (JIS, NIP, ARO…), operačných sál a pod. a k ich rozvádzačom alebo nadradeným distribučným rozvádzačom v bezprostrednej blízkosti.

ATICS®

Bender ATiCS sú jediné automatické prepínače sietí určené a plne zodpovedajúce normám na zabezpečenie napájania v zdravotníctve; ich technické prednosti oproti všetkým prepínačom ďalších výrobcov sú nielen systémové (Bender), ale predovšetkým maximálne zamerané na zabezpečenie nepretržitej dodávky energie aj pri najnáročnejších a deštruktívnych poruchových stavoch v sieti.

Preto automatické prepínače Bender ATiCS ako jediné na trhu(!):
• sú vybavené všetkými kľúčovými ochranami pre zaistenie správneho prepnutia a pokračujúceho napájania aj v medzných situáciách;
• vyhovujú striktným požiadavkám noriem pre elektroinštalácie v zdravotníckych zariadeniach, kde preto nemajú alternatívu;
• majú rozsiahle možnosti nastavenia, monitorovania a systémových požiadaviek podľa aplikácie; vrátane úplnej systémovej komunikácie Bender.

Prepínacie zariadenia ATICS® zaisťujú všetky funkcie na prepínanie medzi dvoma nezávislými zdrojmi napájania a na monitorovanie nezapojených zdrojov napájania. Výkonová časť a elektronický systém integrovaný v jednom kompaktnom kryte umožňujú priestorovo úspornú inštaláciu do príslušného rozvádzača, zjednodušujú zapojenie a znižujú poruchový potenciál. Pre zaistenie maximálnej dostupnosti bol systém ATICS® navrhnutý v prísnom súlade so smernicami pre funkčnú bezpečnosť.

Konektory na všetkých pripojovacích vodičoch v kombinácii s voliteľným bypassovým spínačom umožňujú testovať ATICS® bez prerušenia napájania. Pri servisných prácach je možné prístroj opraviť alebo vymeniť bez prerušenia napájania. ATICS® výrazne zvyšuje úroveň bezpečnosti najmä na jednotkách intenzívnej starostlivosti a na operačných sálach.

Bezpečnosť Používateľská prívetivosť Kompaktnosť Efektívnosť
Funkčná bezpečnosť SIL2
podľa IEC 61508 zaručuje
ochranu pred nebezpečenstvom
poruchy
Jednoduchá ovládateľnosť
a dokonalý prehľad
vďaka prehľadnej
štruktúre menu a používateľským
pokynom
Kompaktný design
elektronického
systému a spínacích
prvkov v jednej
skrini
Malé nároky
na priestor
Neustály seba monitoring
elektronického systému
a obvodových ciest s automatickým
hlásením
Správne informácie
v správny čas jasné
hlásenia prostredníctvom
osvetlenej grafiky
displeja a zbernice
Prepínanie,
IT monitorovanie
a injektor
lokalizačného prúdu
v jednej jednotke
Skúšky
podľa predpisov
bez prerušenia
napájania
Preventívna bezpečnosť
automatickým pripomínaním
predpísaných testov
Bezpečné ručné prepínanie
počas servisu
vďaka integrovanému
manuálnemu/automatickému
režimu s mechanickým
blokovaním
opätovného spustenia
Jednoduché
zapojenie vďaka
integrovanej
konštrukcii
Možno
ľahko integrovať
do existujúcich
systémov

Maximálna spoľahlivosť
pri prepínaní vďaka

• patentovanému systému
prepínania s mechanickým
a elektrickým blokovaním

• spínacím kontaktom
bez zvarov s ističovým
mechanizmom

• necitlivosti na kolísanie
napätia alebo vibrácie
vďaka stabilnej spínacej
polohe a stálym prítlakom
kontaktov

• stráženiu skratov



Kompletná dokumentácia
nasledujúcich
udalostí
• postupy prepnutia
• testovanie
• zmeny parametrov

Kompletne pripojiteľný
zástrčkovými konektormi

Vynikajúce možnosti
komunikáciea parametrizácie
Externý funkčný test
alebo výmena bez
prerušenia prevádzky
voliteľným bypassovým
spínačom

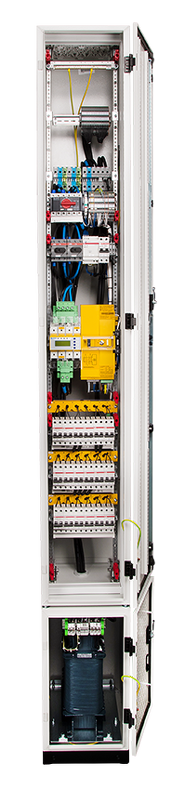

Príklad ATICS-2-..-ISO-400

Toto 2-pólové prepínacie zariadenie ATiCS, s verziami 63 a 80 A, má okrem vyššie uvedených vlastností aj nasledujúce veľmi užitočné výhody:
• kompaktné prevedenie s plnohodnotným strážcom izolácie;
• prepínacia schopnosť 400 V*; čo znamená, že z neho možno s výhodou napájať aj ZIS s ochrannými oddeľovacími transformátormi 400 V/230 V.

(* poznámka: riadiaca jednotka tohto zariadenia potrebuje 230 V, nemožno napájať 400 V).

Prepínače ATICS sú dodávané vo verziách:
• ATICS-2-ISO so strážcom izolácie – verzia 63A, 80A, 230V, 400V
• ATICS-4-DIO – verzia 80A, 125A, 160A
• ATICS-2-DIO – verzia 63A, 80A

Časopis ATP Journal 11/2024
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
