Monitorování stavu instalovaných zařízení je způsob, jak vyřešit problém, než dojde k jejich selhání nebo k chybě, při níž by byla ohrožena jejich činnost či spolehlivost. Průmyslové snímače s komunikací IO-Link nenabízí jen základní signál snímané veličiny, ale i další doplňující signály, které se dají využít pro řízení či prediktivní údržbu zařízení.

Monitoring a regulácia s komunikáciou IO-Link, STEGO Connect

Monitorovanie stavu nainštalovaného zariadenia je spôsob, ako vyriešiť problém skôr, ako dôjde k jeho poruche alebo chybe, ktorá ohrozuje jeho prevádzku alebo spoľahlivosť. Priemyselné snímače s komunikáciou IO-Link ponúkajú nielen základný signál snímanej veličiny, ale aj ďalšie signály, ktoré možno využiť na riadenie alebo prediktívnu údržbu zariadenia.

Výhodami komunikačnej technológie IO-Link, jej snímačov a snímacích zariadení sú odolnosť voči vonkajšiemu rušeniu signálu, nulová strata nameraných hodnôt, jednoduchá výmena snímača, jednoznačná identifikácia zariadenia a detekcia prerušenia vodiča. Jedným vodičom možno získať aj viacero meraných signálov vrátane napájania samotného snímača.

Výrobca STEGO má na trhu niekoľko zaujímavých produktov pre komunikáciu IO-Link. Jedným z nich je CSS 014, kompaktný inteligentný snímač, ktorý zaznamenáva teplotu a vlhkosť prostredia a namerané hodnoty prevádza na štandardizovaný digitálny signál IO-Link.
Inteligentný snímač CSS 014 teda nie je len obyčajný snímač teploty alebo vlhkosti. Spája v sebe tri funkcie v jednom: snímač, rozhranie a vysielač. Rozsah snímanej teploty je od -40 do +80 °C a rozsah snímanej vlhkosti od 0 do 100 % relatívnej vlhkosti. Digitálna komunikácia IO-Link nahrádza snímače

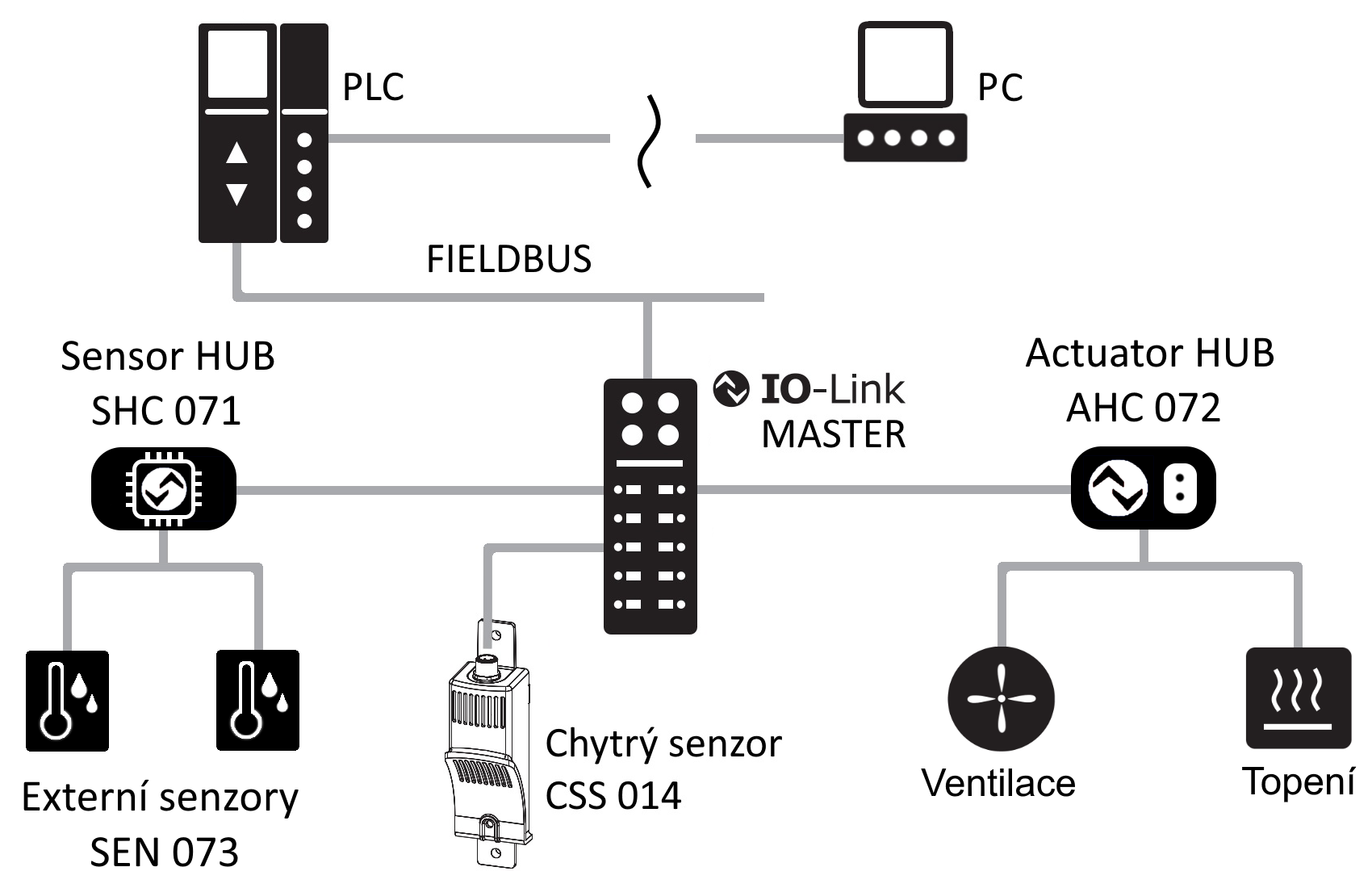

s analógovým signálom alebo spínacím výstupom. Ich snímače pracujú ako jednotky Slave a sú pripojené k jednotke IO-Link Master. Tá nadviaže komunikáciu a komunikuje
aj s vyššou priemyselnou komunikačnou zbernicou (napr. Profinet alebo Modbus), ktorá sa napája na nadradený systém (napr. PLC alebo priemyselný počítač). Tu môžete spracúvať, archivovať, zaznamenávať alebo vyhodnocovať namerané hodnoty. Hodnoty spracované inteligentným snímačom dostávate už v digitálnej forme, čo eliminuje riziko skreslenia v prípade konverzie na analógový signál.

Ďalšími produktmi sú snímače radu SEN 073. Ide o kompaktnejšie snímače teploty a vlhkosti, teploty a absolútneho tlaku, intenzity svetla a snímač DSS 015, ktorý je určený na meranie vzdialenosti od 0,3 metra do 4 metrov. Snímače SEN 073 je možné pripojiť len k rozbočovaču snímačov SHC 071, ktorý zaznamenáva signály z týchto snímačov.

Tieto výrobky sa môžu používať na kontrolu teploty, vlhkosti v miestnostiach aj alebo v uzavretých skrinkách, alebo v IT skrinkách, prípadne slúžia na iné účely.

Pre rozvádzače, skrine IT alebo iné skrine dobre poslúži spínací rozbočovač AHC 072 na spínanie troch záťaží alebo záťaží prostredníctvom relé riadených komunikáciou IO-Link. Vďaka snímačom SEN 073 možno prostredníctvom spínacieho rozbočovača ovládať vykurovanie, ventilátory, klimatizáciu a ďalšie zariadenia.

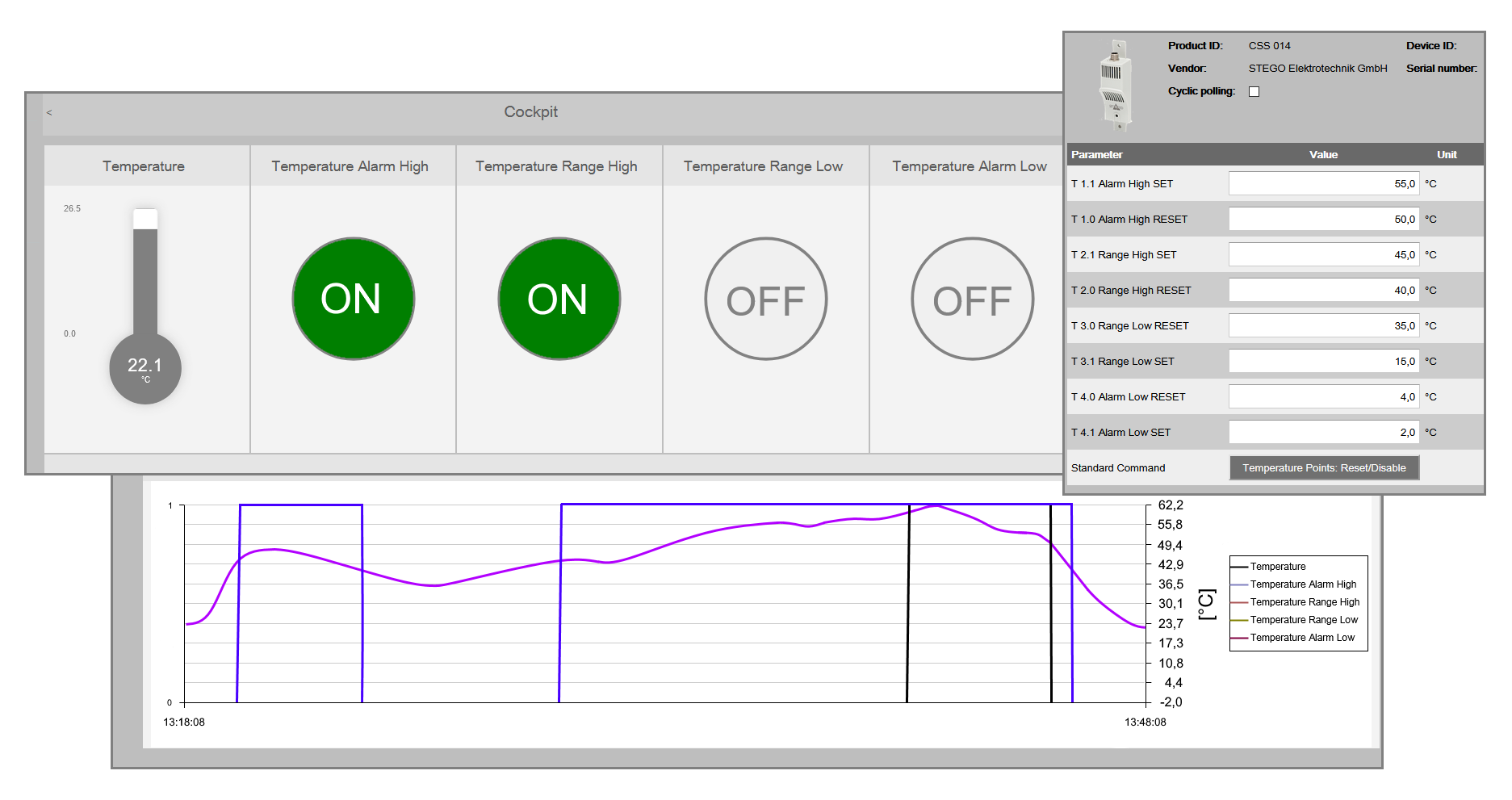

Jednoduchosť komunikácie IO-Link spočíva v prenose meracích, riadiacich a servisných údajov prostredníctvom jednoduchého trojvodičového pripojenia. Následne je možné vykonávať výpočty, monitorovanie, svetelnú signalizáciu alebo reguláciu klímy vo vzťahu k zaznamenaným hodnotám pripojením riadiaceho systému vyššej úrovne k vykurovacím zariadeniam, ventilátorom, klimatizáciám, signalizačným alebo iným elektrickým zariadeniam.

Pripojenie a napájanie snímačov CSS 014 a SEN 073 sa realizuje prostredníctvom okrúhleho konektora M12, ktorý prenáša bezpečné nízke napätie. Ďalšími výhodami okrem samotnej komunikácie IO-Link sú presnosť, vysoká odolnosť voči vibráciám, rušeniu elektromagnetickým poľom, ochrana proti skratu, prepätiu a prepólovaniu.

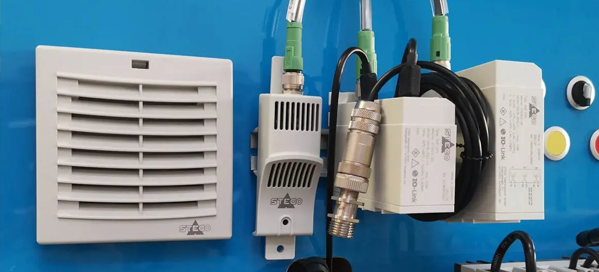

Ak máte záujem o ďalšie informácie, radi vás privítame v našej spoločnosti. Tu si môžete vyskúšať snímače CSS 014, SEN 073, rozbočovač SHC 071 a spínací rozbočovač AHC 072 s komunikáciou IO-Link a pozrieť si zapojenie na propagačnom paneli. Ponúkame aj bezplatné zapožičanie
na vlastné testovanie.

časopis VOLTY č.03/2023
Bc. Robin Kurka, DiS.
Bc. Robin Kurka, DiS.
Technicko-obchodný špecialista
