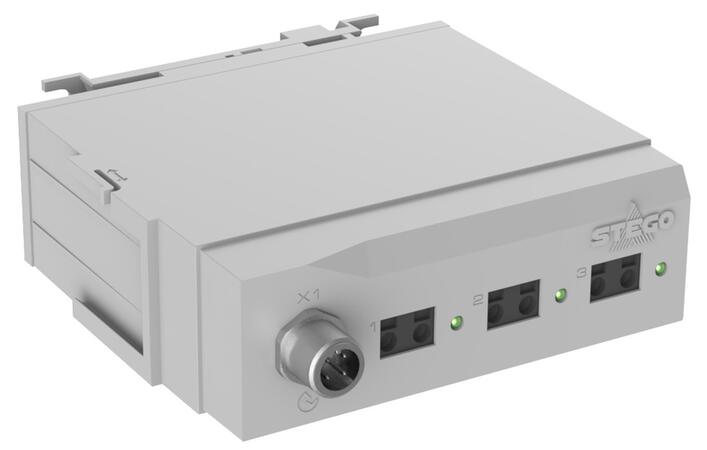

AHC 072 - Actuator Hub, IO-Link

Spínací rozbočovač, AHC 072 slouží k sepnutí tří zařízení nebo zátěží skrze relé ovládané technologií IO-Link.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Popis produktu

IO-Link Actuator Hub AHC 072 umožňuje přes relé sepnout tří zařízení nebo zátěže. Pokyn k sepnutí zátěží je zprostředkován skrze technologii IO-Link z počítače, cloudu nebo PLC, atd..

Actuator Hub podporuje obě napěťové hladiny AC a DC nezávisle na jejich funkci nebo jakékoliv komunikaci.
Znamená to, že analogová zařízení jako jsou topná tělesa nebo ventilátory jsou jednoduše zařazena do digitálního rozhraní.
Zařízení AHC 072 v kombinaci s ostatními produkty STEGO Connect vytváří mocný nástroj pro IO-Link IIoT systém.

Samotná montáž AHC 072 je řešena na lištu DIN v několika pozicích nebo lze zařízení uchytit na šrouby.

Vstup: 1x konektor M12 (IO-Link)
Výstup:
3x Push-In svorkovnice s optickou signalizací

Příklad propojení

Propojení senzoru CSS 014
  • Zaplněn pouze 1 port na IO-Link Master
  • 3 výstupy pro analogová zařízení
  • Připojení na lištu DIN nebo šrouby
  • Digitální signál IO-Link

Rozšírené informácie

Obecné technické údaje

Počet výstupních relé 4x porty s odlehčeným tahem for 4 STEGO senzory1
Max. spínaný výkon AC 240 V, 10 A
DC 30 V, 10 A
Max. krátkodobý proud AC 16 A po dobu 10 s
Připojovací svorky 2-pólové Push-In svorky (3x)
IO-Link připojení M12 kulatý konektor, IEC 61076-2-101, 4 pinový, A kódováný
Elektrická ochrana otočení polarity, zkrat, přepěťí
Uchycení příchytka na 35mm DIN lištu, EN 60715 a šrouby (M5)
Kryt plastový dle UL94-V-0, světle šedý
Rozměry 107 x 35 x 108 mm (116 mm s universální příchytkou)
Váha cca. 160 g
Montážní poloha libovolná
Provozní teplota1

-40 až +70 °C (-40 až +158 °F) s 3 výstupy se zátěží 2 A na každém
-40 až +40 °C (-40 až +104 °F) s 3 výstupy se zátěží 10 A na každém

Skladovací teplota -40 až +85 °C (-40 až +185 °F)
Provozní/Skladovací vlhkost max. 90% RV (nekondenzující)
Montáž v nadmořské výšce ≤ 4000 m nad mořem
Stupeň krytí IP 40 / III (SELV)
Schválení CB No. DE1-63389
Ve shodě s IEC 61010-1
Vyhodnocena v souladu s UL a CSA standardy
1 maximální provozní teplota v závislosti na proudu s 3 aktivními relé
Graf AHC 072

Technické a objednací údaje

Objednací číslo Rozhraní Napájecí napětí Spotřeba Průřez vodiče pro Push-In svorky2
07200.2-00 IO-Link (digitální) 24 V DC (DC 18-30 V) 0,5 W 1,5 mm2 (VDE) AWG 18 (UL)
2 splétaný vodič s koncovkou

Rozměrové schéma

Schéma Actuator Hub AHC 072
