Prípojnicové systémy Wöhner - 60Classic pod lupou

Datum: 12.03.2020

Firma Wöhner zastúpená na českom a slovenskom trhu firmou GHV Trading, spol. s r.o., bola založená v Nemecku pred viac ako 90 rokmi a už od začiatku kládla dôraz na vysokú kvalitu svojich výrobkov. Primárne sa vyznačuje jednoduchou montážou, demontážou a výmenou vďaka jednoduchému upevňovaciemu systému. Obrovským benefitom je tiež modularita umožňujúca efektívne využitie priestoru systému pri zachovaní vysokej prúdovej zaťažiteľnosti. V neposlednom rade sa môžete spoľahnúť na vysoký stupeň bezpečnosti a dokonalú ochranu systému.

Medzi základné systémy patrí CrossBoard, 30Compact, 60Classic, 185Power a produkty na Panel.
Iste ste sa s niektorým z týchto systémov v praxi už stretli, teraz sa ale primárne zameriame na systém 60Classic taktiež známy ako prevedenie s rozstupom prípojníc 60 mm.

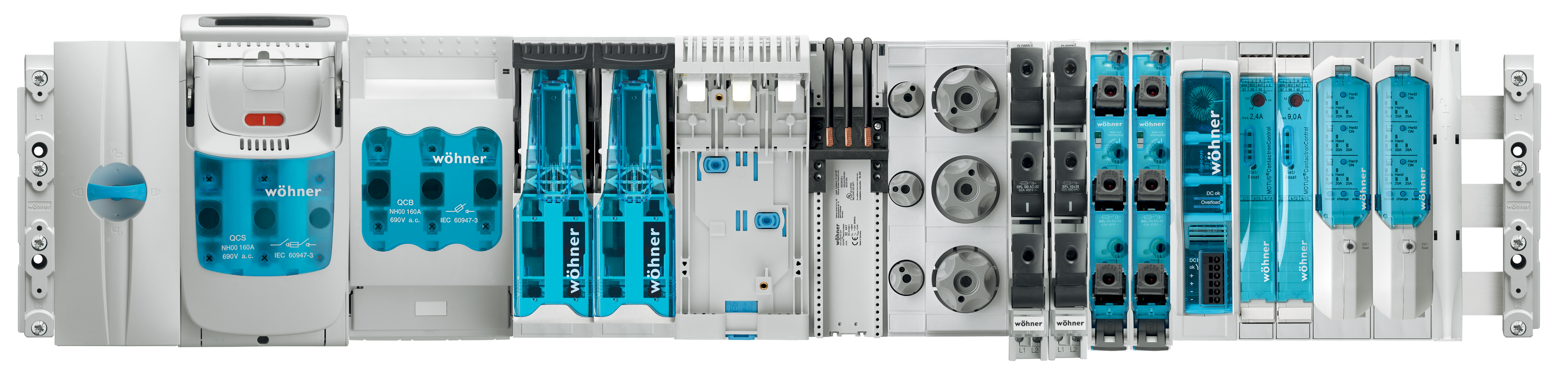

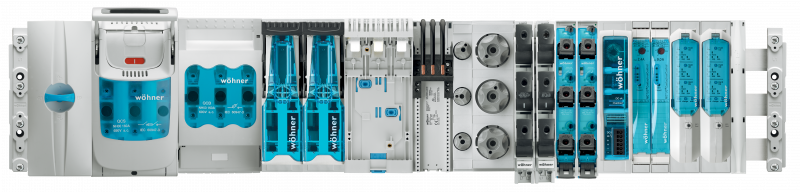

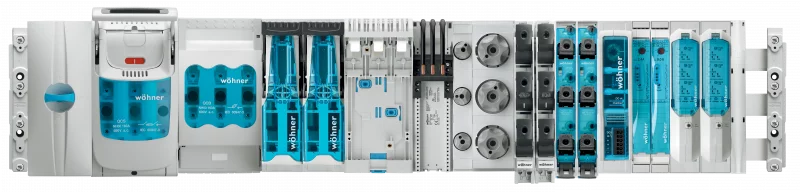

Systém 60Classic poskytuje rozstup prípojníc 60 mm a je dnes prakticky štandardom väčšiny aplikácií distribúcie nízkeho napätia. Tento štandard vyvinutý spoločnosťou Wöhner bol implementovaný v systéme prípojníc 60Classic av mnohých odboroch priemyslu sa jedná o najčastejšie využívaný prípojnicový systém vôbec. Zásadným dôvodom úspechu systému 60Classic je úspora miesta a obrovská ponuka zo širokého výberu komponentov. Podľa požiadaviek užívateľa je možné využiť prípojnice rôznych prierezov a rozvádzať tak prúd až do 2500 A. Zároveň vďaka uvedeniu na „zoznam UL (UL listed)“ spĺňa rad komponentov požiadavky na použitie v USA a Kanade. Systém je taktiež doplnený radom špeciálnych komponentov pre poistkové systémy vyhovujúce norme UL. Rozsiahla dokumentácia, rovnako ako nástroje pre plánovanie a výber, podporujú užívateľov počas fázy špecifikácie a plánovania. K dispozícii je tiež celý rad 4-pólových komponentov umožňujúcich pripojenie rôznych typov vodičov, krycích systémov, držiakov valcových poistiek, výberu adaptérov na spínanie zariadení rovnako ako aj adaptéry pre PE/N. V 4-pólovom systéme môže byť použitá aj prípojnica TT s rozstupom 60 mm medzi stredmi prípojníc. Štvrtá prípojnica je väčšinou využívaná ako N vodič, alternatívne môže byť použitá ako PE vodič alebo ako doplnok k 5-pólovému systému.
Neustály vývoj a rozširovanie systému 60Classic patrí medzi jedny z najprednejších výhod na poli jeho návrhu aj využiteľnosti. Obrovská výhoda spočíva v podobe softvérového konfigurátora umožňujúceho celkový návrh a vizualizáciu rozvádzača. Jednoducho zadáte menovité napätie, požadovaný menovitý prúd a požadovanú skratovú odolnosť. Vďaka týmto informáciám konfigurátor umožní výber iba zo systémov prípojníc, ktoré vašim kritériám vyhovujú a umožní rozvádzač vo vizualizácii osadiť patričnými komponentmi. Vizualizáciu si následne môžete pomocou smartfónu zobraziť v reálnych rozmeroch v miestnosti, kde bude rozvádzač umiestnený. Avšak ani vo vývoji tej „hardvérovej“ stránky nie je Wöhner pozadu. Poďme si predstaviť jedny zo zásadných noviniek o ktoré sa systém 60Classic v posledných pár rokoch rozšíril.

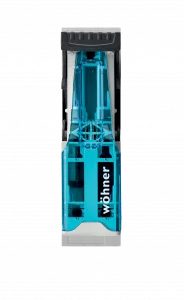

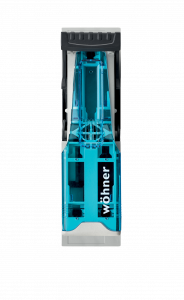

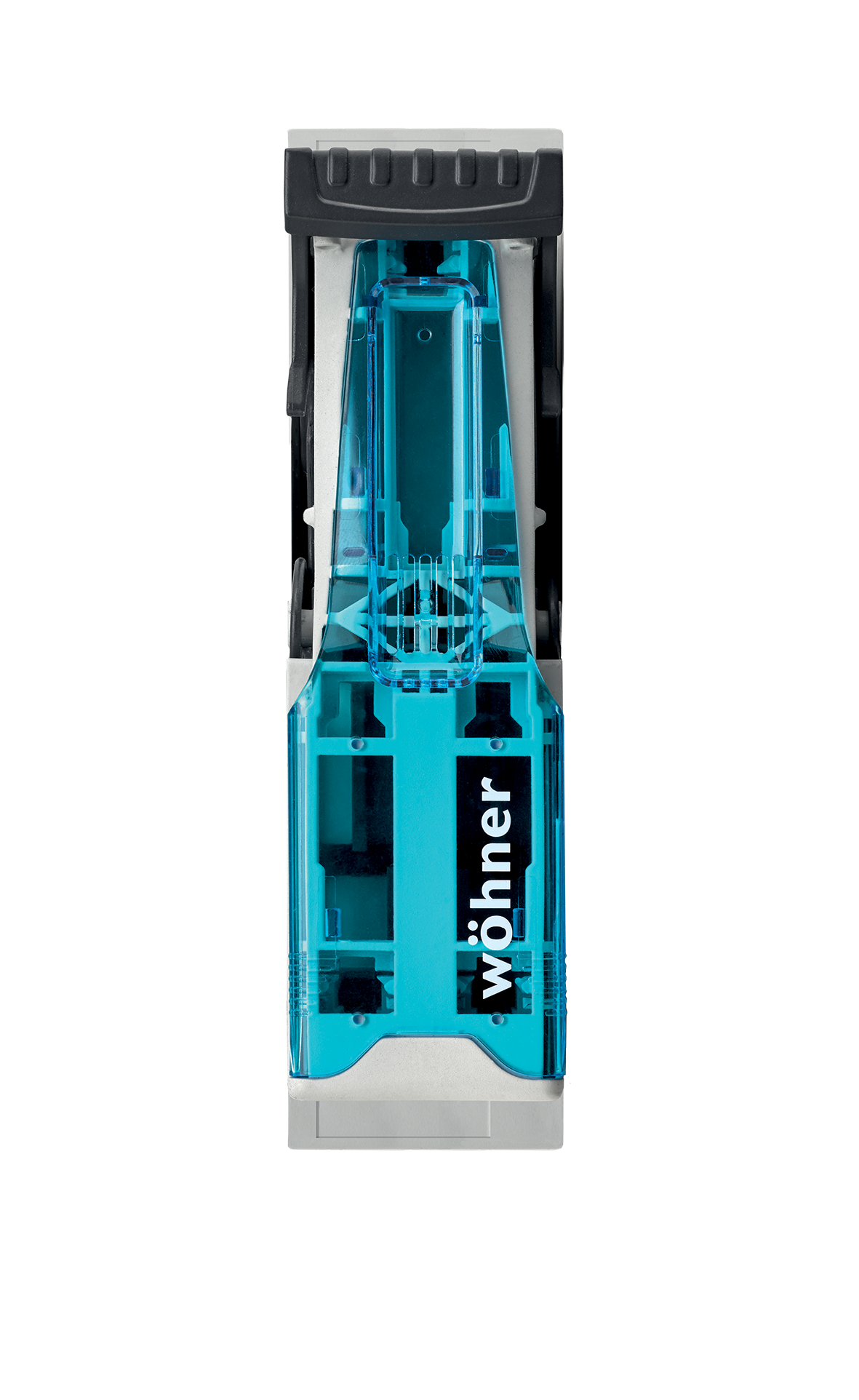

Pokiaľ považujete ušetrenie miesta v rozvádzači za zásadné, iste vás poteší poistkový odpínač nesúci názov QUADRON 60Classic. Ten disponuje hneď niekoľkými zásadnými výhodami. Je určený pre poistky NH veľkosti 000 a to iba o konštrukčnej šírke 49,5 mm. Áno, aj pri takto malom rozmere sa do tohto QUADRONu zmestia 3 poistky. Je konštruovaný pre menovitý prúd 125 A, umožňuje montáž bez použitia náradia a môžete ho ľubovoľne otočiť o 180 °, čím získate možnosť horného či spodného pripojenia podľa ľubovôle.
Navyše je použiteľný pre systém CrossBoard, 30Compact a 60Classic.

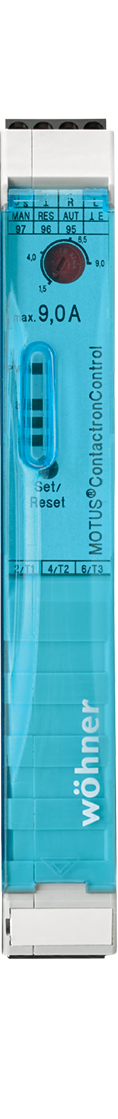

Inovácie sa dočkal aj jeden z elektronických komponentov, a to konkrétne MOTUS 60Classic. Tento hybridný motorový spúšťač disponoval už v predchádzajúcej verzii funkciami priameho a reverzného spúšťača, ochrany proti preťaženiu a núdzového vypnutia. Novo sa rozšíril o verziu s rozhraním IO-Link a o možnosť pripojenia externého núdzového zastavenia v prípade nehody.
Jeho konštrukčná šírka je iba 22,5 mm a umožňuje poháňať malé pohony a motory s výkonom maximálne 4 kW, ktoré sú v riadiacej technike a strojárstve používané veľmi často.
Podobne ako QUADRON, je kompatibilný so systémami CrossBoard, 30Compact a 60Classic.

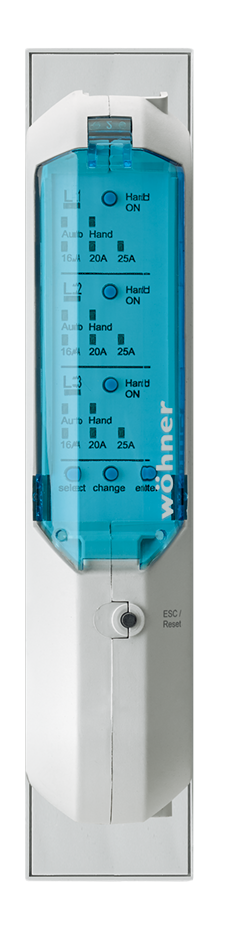

Ďalším pomocníkom z radu elektronických komponentov je hybridný spínač na spínanie odporových záťaží OMUS 60Classic. Vďaka opätovnému využitiu hybridnej technológie je elektronický spínací proces s nízkym opotrebovaním prepojený s energeticky úspornou, spoľahlivou mechanickou spínacou funkciou. Aj tento model disponuje konštrukčnou šírkou iba 36 mm a rovnako ako ostatné komponenty je chladený úplne pasívne. Toto priestorovo úsporné riešenie poskytuje zároveň napájanie systému, jeho istenie, monitorovanie stavu a spínanie, ktoré je možné voliť 3-pólovo alebo 1-pólovo spoločne s monitoringom prúdu 16, 20 a 25 A.
Aj OMUS 60Classic je možné použiť pre systém CrossBoard, 30Compact a 60Classic.

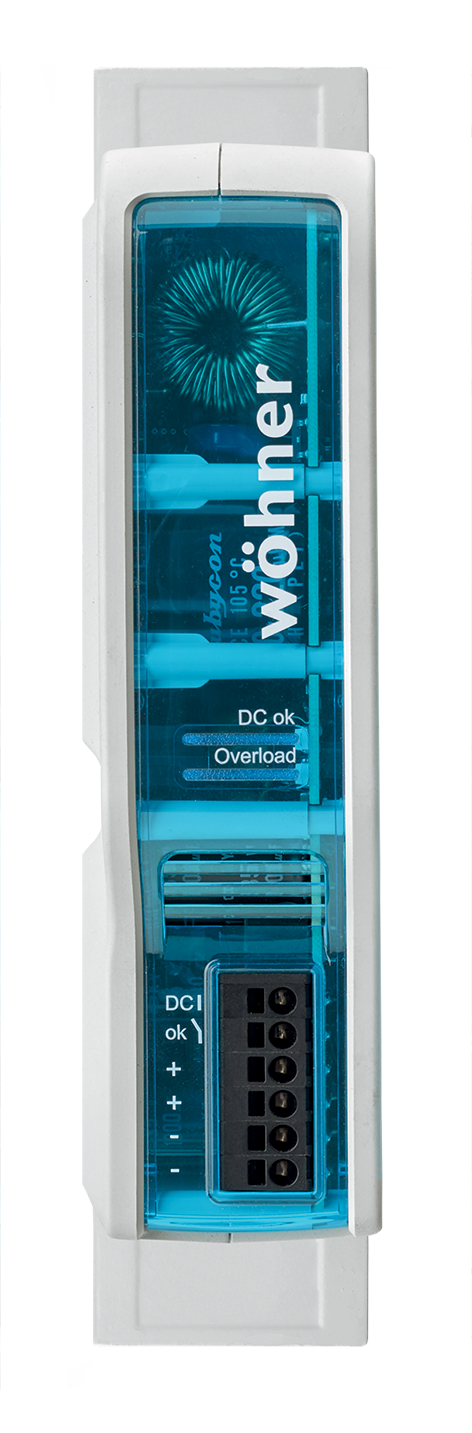

Zatiaľ posledným prírastkom medzi elektronickými komponentmi je nový napájací zdroj pre priame pripojenie nesúce označenie BROOME10. Ten disponuje výstupným napätím
24 V DC pre napájanie automatizačných a riadiacich systémov. Hornou hranicou výstupného prúdu je 10 A, pokiaľ by vám to však nestačilo, zdroj umožňuje vzájomné sériové alebo paralelné prepojenie viacerých zdrojov pre zvýšenie rozsahu či už výstupného napätia tak prúdu. Navyše je zdroj pri vynikajúcej účinnosti 95 % so šírkou 45 mm chladený iba pasívne. Obrovskou výhodou je taktiež vysoká odolnosť proti prepätiu a vlastná ochrana v prípade skratu s inteligentným resetom. BROOME10 je tiež možné použiť v systémoch CrossBoard, 30Compact a 60Classic.

Určite vás poteší aj to, že tento systém a mnoho ďalšieho bude možné vidieť na výstave AMPER 2020 v Brne. Pokiaľ vás tieto novinky zaujali, príďte sa pozrieť na náš stánok v pavilóne P 4.10, spoločne sa tak o tejto téme môžeme pobaviť viac do hĺbky.


Zaujali vás tieto systémy a túžite vedieť viac? Napíšte nám alebo zavolajte.

Jakub Gala
Jakub Gala
Obchodník so špecializáciou na marketing
