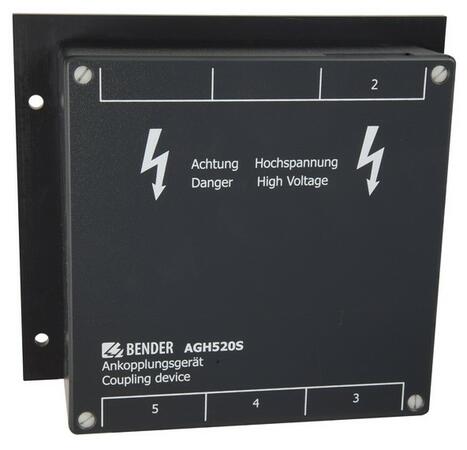

AGH520S - Väzbový člen
Väzbový člen umožňuje rozšíriť použitie monitorov izolačného stavu na monitorovanie striedavých trojfázových IT sietí až do menovitého napätia 7200 V.
Dopyt na produktPorovnať
Varianty k produktu AGH520S - Väzbový člen (1)
Popis produktu
Väzbový člen AGH520S umožňuje rozšíriť použitie monitorov izolačného stavu (napr. IRDH275, IRDH375 atp.) na monitorovanie striedavých trojfázových IT sietí až do menovitého napätia 7200 V.
Rozšírené informácie
Rozmery púzdra
Technické parametre
Parametry
| Aplikácie | príslušenstvo a väzobné členy |
|---|---|
| Rozsah pracovných teplôt | -10 °C … 55 °C |
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 6,3 kV |
|---|---|
| Menovité pulzné skúšobné napätie | AC 17 kV |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | 3(N)AC 0...7,2 kV |
|---|---|
| Menovitý kmitočet siete fn | 50...400 Hz |
| Všeobecné dáta | |
| Typ pripojenia | skrutkové pripojenie |
|---|---|
| Pracovná teplota okolia | -10...+55 °C |
| Skladovacia teplota | -40...+70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň ochrany, vnútorné súčasti DIN EN 60529 | IP 64 |
| Stupeň ochrany, svorky DIN EN 60529 | IP 20 |
| Materiál púzdra | zaliatý živicou |
| Samozhášateľnosť | UL94V-0 |
| Rýchla montáž na DIN lištu |  Nie |
| Uchytenie pomocou skrutiek |  Áno |
| Hmotnosť | 4500 g |
| Púzdro | viď. rozmery |
