» Produkty » Meracia technika pre rozvádzače » Prístrojové transformátory prúdu » Meracie transformátory – prepínateľné » ASK 412.4 3U - Merací transformátor prúdu s prepínateľným vinutím

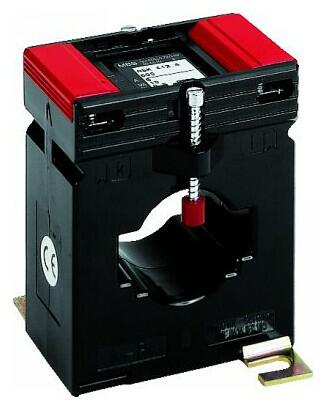

ASK 412.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...800 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 38,61 EUR

od 47,49 EUR s DPH

Dostupnosť: Na požiadanie

Zvoľte variantu (6)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu ASK 412.4 3U - Merací transformátor prúdu s prepínateľným vinutím (6)

Merací transformátor prúdu

ASK 412.4 3U; 400-200-100/1A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 400-200-100/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28363

EAN: 4061701093490

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

53,46 EUR/ks

65,76 EUR s DPH

Merací transformátor prúdu

ASK 412.4 3U; 400-200-100/5A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 400-200-100/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28163

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

38,61 EUR/ks

47,49 EUR s DPH

Merací transformátor prúdu

ASK 412.4 3U; 600-300-150/1A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 600-300-150/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28364

EAN: 4061701093506

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

53,46 EUR/ks

65,76 EUR s DPH

Merací transformátor prúdu

ASK 412.4 3U; 600-300-150/5A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 600-300-150/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28164

EAN: 4061701091861

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

38,61 EUR/ks

47,49 EUR s DPH

Merací transformátor prúdu

ASK 412.4 3U; 800-400-200/1A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 800-400-200/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28365

EAN: 4061701093513

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

53,46 EUR/ks

65,76 EUR s DPH

Merací transformátor prúdu

ASK 412.4 3U; 800-400-200/5A; 10-5-2,5VA; tř.1

Průměr prim. vodiče: 30,5 mm
Primární lišta: 40x12; 2x 30x5 mm
Převod transformátoru: 800-400-200/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1

OBJ: 28165

EAN: 4061701091878

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

38,61 EUR/ks

47,49 EUR s DPH

Voliteľné príslušenstvo k ASK 412.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4

ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více

OBJ: 59041

EAN: 4061701175493

Záruka: 24 m.

Skladom v GHV

skladom >400 ks

1,46 EUR/ks

1,80 EUR s DPH

Příchytka na lištu DIN na ASK 41.4

ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více

OBJ: 55012

EAN: 4061701165579

Záruka: 24 m.

Skladom v GHV

skladom >50 ks

3,29 EUR/ks

4,05 EUR s DPH

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.

Všeobecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,0 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	30,5 mm
Primárny pas	40x12 mm 30x15 mm
Šírka	70 mm

Parametre variant k ASK 412.4 3U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
400-200-100 A	10-5-2.5 VA	28163	28363
600-300-150 A	10-5-2.5 VA	28164	28364
800-400-200 A	10-5-2.5 VA	28165	28365

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 412.4 2U, 3U

(PDF, 211 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP súbor ASK 412.4 3U

(STEP, 6.5 MB)
