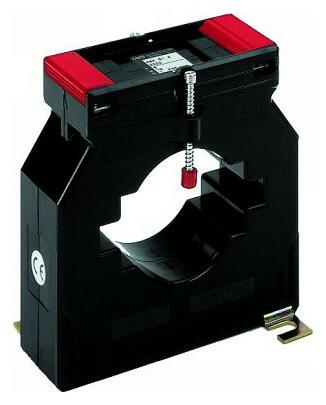

ASK 81.4 2U - Merací transformátor prúdu s prepínateľným vinutím
Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 59,40 EUR
od 73,06 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (26)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu ASK 81.4 2U - Merací transformátor prúdu s prepínateľným vinutím (26)
Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
Primárny menovitý prúd:
Menovitý výkon:
Primárny pas:
Merací transformátor prúdu
ASK 81.4 2U; 1000-500/1A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21320
EAN: 4061701073959
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1000-500/1A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21321
EAN: 4061701073966
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1000-500/5A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21120
EAN: 4061701072464
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1000-500/5A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-500/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21121
EAN: 4061701072471
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1200-600/1A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21322
EAN: 4061701073973
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1200-600/1A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21323
EAN: 4061701073980
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1200-600/5A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21122
EAN: 4061701072488
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1200-600/5A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21123
EAN: 4061701072495
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/1A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21324
EAN: 4061701073997
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/1A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21325
EAN: 4061701074000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/1A; 30-15VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 21326
EAN: 4061701074017
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
71,12 EUR/ks
87,48 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/5A; 10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 21124
EAN: 4061701072501
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/5A; 15-7,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 21125
EAN: 4061701072518
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 2U; 1500-750/5A; 30-15VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 21126
EAN: 4061701072525
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
59,40 EUR/ks
73,06 EUR s DPH
+-
Voliteľné príslušenstvo k ASK 81.4 2U - Merací transformátor prúdu s prepínateľným vinutím
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladom v GHV
skladom >200 ks
1,46 EUR/ks
1,80 EUR s DPH
+-
Popis produktu
Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 1000 - 500 A až 1500 - 750 A, sekundárny prúd 1 alebo 5 A, menovité výkony 5 až 30 VA, k dodaniu v triede presnosti 1.
Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky. Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 55 mm |
|---|---|
| Primárny pas | 80x10 mm 2x60x10 mm 60x30 mm |
| Šírka | 120 mm |
Parametre variant k ASK 81.4 2U - Merací transformátor prúdu s prepínateľným vinutím
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 1000-500 A | 10-5 VA | 21120 | 21320 |
| 15-7.5 VA | 21121 | 21321 | |
| 1200-600 A | 10-5 VA | 21122 | 21322 |
| 15-7.5 VA | 21123 | 21323 | |
| 1500-750 A | 10-5 VA | 21124 | 21324 |
| 15-7.5 VA | 21125 | 21325 | |
| 30-15 VA | 21126 | 21326 | |
| 1600-800 A | 10-5 VA | 21127 | 21327 |
| 15-7.5 VA | 21128 | 21328 | |
| 30-15 VA | 21129 | 21329 | |
| 2000-1000 A | 10-5 VA | 21130 | 21330 |
| 15-7.5 VA | 21131 | 21331 | |
| 30-15 VA | 21132 | 21332 | |
