SK

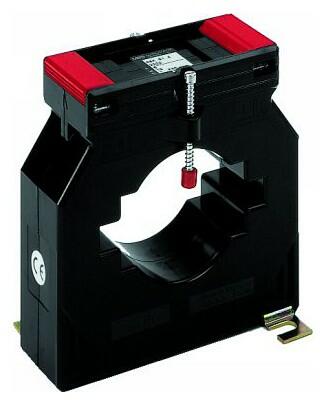

ASK 81.4 3U - Merací transformátor prúdu s prepínateľným vinutím
Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 66,53 EUR
od 79,84 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (14)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.
Varianty k produktu ASK 81.4 3U - Merací transformátor prúdu s prepínateľným vinutím (14)
Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
Primárny menovitý prúd:
Primárny pas:
Merací transformátor prúdu
ASK 81.4 3U; 1000-750-500/1A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-750-500/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-750-500/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 21366
EAN: 4061701074161
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1000-750-500/5A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-750-500/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1000-750-500/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 21166
EAN: 4061701072747
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1200-800-600/1A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-800-600/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-800-600/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21364
EAN: 4061701074147
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1200-800-600/5A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-800-600/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1200-800-600/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21164
EAN: 4061701072723
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1500-1000-500/1A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-500/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-500/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21363
EAN: 4061701074130
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1500-1000-500/5A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-500/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-500/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21163
EAN: 4061701072716
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1500-1000-750/1A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-750/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-750/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21365
EAN: 4061701074154
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1500-1000-750/5A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-750/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1500-1000-750/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21165
EAN: 4061701072730
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1600-800-400/1A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1600-800-400/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1600-800-400/1A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21362
EAN: 4061701074123
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 1600-800-400/5A; 15-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1600-800-400/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 1600-800-400/5A
Jmenovitý výkon: 15-10-5VA
Třída přesnosti: 1
OBJ: 21162
EAN: 4061701072709
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 2000-1000-500/1A; 30-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1000-500/1A
Jmenovitý výkon: 30-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1000-500/1A
Jmenovitý výkon: 30-10-5VA
Třída přesnosti: 1
OBJ: 21361
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 2000-1000-500/5A; 30-10-5VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1000-500/5A
Jmenovitý výkon: 30-10-5VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1000-500/5A
Jmenovitý výkon: 30-10-5VA
Třída přesnosti: 1
OBJ: 21161
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 2000-1500-1000/1A; 30-15-10VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1500-1000/1A
Jmenovitý výkon: 30-15-10VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1500-1000/1A
Jmenovitý výkon: 30-15-10VA
Třída přesnosti: 1
OBJ: 21360
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,55 EUR/ks
83,46 EUR s DPH
+-
Merací transformátor prúdu
ASK 81.4 3U; 2000-1500-1000/5A; 30-15-10VA; tř.1Průměr prim. vodiče: 55 mm
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1500-1000/5A
Jmenovitý výkon: 30-15-10VA
Třída přesnosti: 1
Primární lišta: 80x10; 2x 60x10; 60x30 mm
Převod transformátoru: 2000-1500-1000/5A
Jmenovitý výkon: 30-15-10VA
Třída přesnosti: 1
OBJ: 21160
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,53 EUR/ks
79,84 EUR s DPH
+-
Voliteľné príslušenstvo k ASK 81.4 3U - Merací transformátor prúdu s prepínateľným vinutím
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
1,40 EUR/ks
1,68 EUR s DPH
+-
Popis produktu
Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 300 - 200 - 100 A až 600 - 400 - 200 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.
Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 55 mm |
|---|---|
| Primárny pas | 80x10 mm 2x60x10 mm 60x30 mm |
| Šírka | 120 mm |
Parametre variant k ASK 81.4 3U - Merací transformátor prúdu s prepínateľným vinutím
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 1000-750-500 A | 10-5-2.5 VA | 21166 | 21366 |
| 1200-800-600 A | 15-10-5 VA | 21164 | 21364 |
| 1500-1000-500 A | 15-10-5 VA | 21163 | 21363 |
| 1500-1000-750 A | 15-10-5 VA | 21165 | 21365 |
| 1600-800-400 A | 15-10-5 VA | 21162 | 21362 |
| 2000-1000-500 A | 30-10-5 VA | 21161 | 21361 |
| 2000-1500-1000 A | 30-15-10 VA | 21160 | 21360 |
