Domů - ikona » Produkty » Meracia technika pre rozvádzače » Prístrojové transformátory prúdu » s převodníkmi » CCT 31.3 I - AC/DC prúdový snímač s prúdovým výstupom
CCT 31.3 / 41.4 - Senzor AC a DC prúdov
Rozmery CCT 31.3 I - čelný pohľad
Rozmery CCT 31.3 I - bočný pohľad
Rozmery CCT 31.3 I - horný pohľad
Príchytka na DIN lištu

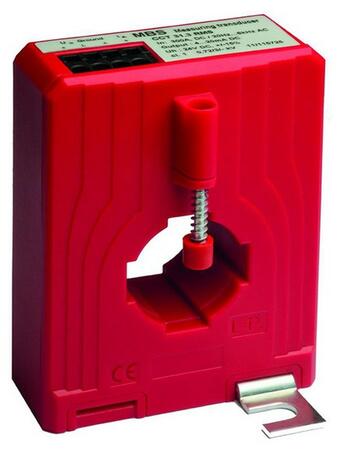

CCT 31.3 / 41.4 - Senzor AC a DC prúdov

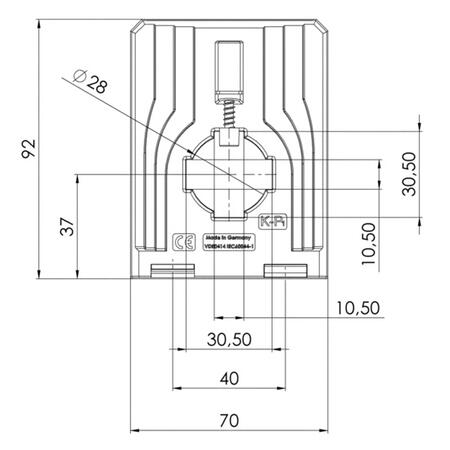

Rozmery CCT 31.3 I - čelný pohľad

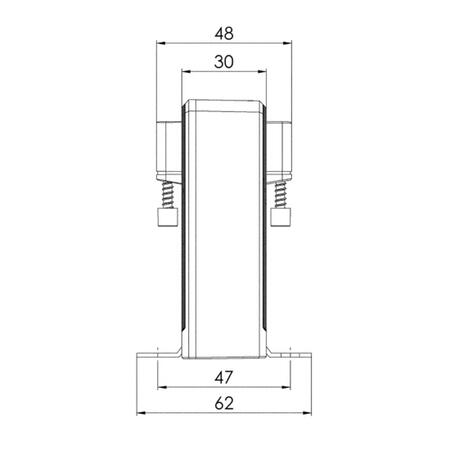

Rozmery CCT 31.3 I - bočný pohľad

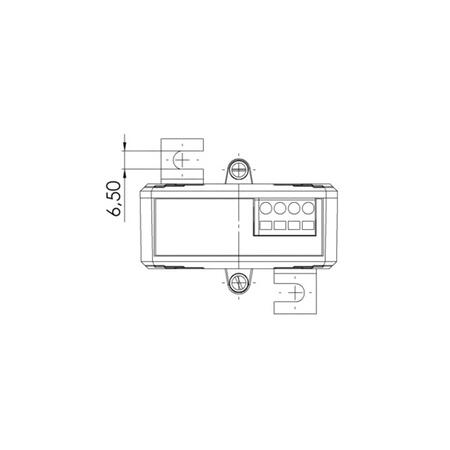

Rozmery CCT 31.3 I - horný pohľad
Príchytka na DIN lištu

CCT 31.3 I - AC/DC prúdový snímač s prúdovým výstupom

Primárny m. prúd: 0...300 A AC/DC
Primárny vodič Ø: max 28 mm
Primárny pás: 30 x 10 mm

Cena 243,90 EUR
300 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyPopis produktuTechnické parametreSúbory na stiahnutieČlánky

Varianty k produktu CCT 31.3 I - AC/DC prúdový snímač s prúdovým výstupom (6)

Filtrace
Primárny menovitý prúd
Primárny menovitý prúd:
50 A[1]100 A[1]150 A[1]200 A[1]250 A[1]300 A[1]Zrušiť ⨯
CCT 31.3 I; 100A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 100A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10003
EAN: 4061701350838
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 I; 150A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 150A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10005
EAN: 4061701350845
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 I; 200A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 200A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10006
EAN: 4061701350852
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 I; 250A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 250A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10007
EAN: 4061701350869
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 I; 300A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 300A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10008
EAN: 4061701350876
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 I; 50A/0…+/-20mA; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 I; 50A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10001
EAN: 4061701350821
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
243,90 EUR/ks
300 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Prúdový transformátor na meranie jednosmerných a striedavých primárnych prúdov v rozsahu 0 až 300 A. Vhodné na meranie nesinusových a skreslených elektrických sietí alebo ako merací prevodník na priame zapojenie do vstupov PLC.

Uchytenie transformátora je možné previesť pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Na upevnenie primárnych vodičov alebo pásov je možné použiť rýchloupínaciu príchytku.



Všeobecné vlastnosti

  • Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
  • Prúdový výstup, AC vstup: 0 ... 20 mA Ieff, (± 28,2843 mA IPeak)
  • Prúdový výstup, DC vstup: 0 ... ±20 mA
  • Max. odpor záťaže prúdového výstupu: RB ≥ 100 kΩ
  • Obmedzenie výstupného signálu pri preťažení: < 25 mA
  • Presnosť: ± 0,5%
  • Max. prevádzkové napätie Um: 0,72 kV, Ueff
  • Skúšobné izolačné napätie: 6,4 kV, Ueff, 50 Hz, 5 sek.
  • Pomocné napätie: 24 V DC, ± 15 %, < 70 mA
  • Doba odozvy (90% IPN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
  • Rýchlosť nárastu signálu di/dt: < 100 A / µs
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Max. teplota primárneho vodiča: 100°C
  • Rozsah prevádzkových teplôt: -25°C až +60°C; vlhkosť 0...95%
  • Rozsah skladovacích teplôt: -40°C až +90°C

Technické parametre

Parametry

Trieda presnosti0.5
Napájanie24 V DC
Primárny vodič Ø (max)28 mm
Primárny pas30x10 mm
Šírka70 mm
Speciální měřicí převodníky

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list CCT 31.3 I
(PDF, 1.4 MB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod pre meracie trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP súbor CCT 31.3
(STEP, 6.4 MB)
Zobrazit ikonaDownload ikona
Článok
Článok
Elektro a trh 03-2017 - Kompenzačné transformátory prúdu
(PDF, 1.9 MB)
Zobrazit ikonaDownload ikona
Článok
Článok
ElektroPrůsmysl 06-2018 - Kompenzačné transformátory CCT
(PDF, 395 kB)
Zobrazit ikonaDownload ikona

Články a informácie

Prúdové kompenzačné transformátory
Prúdové kompenzačné transformátory
Kompenzačné transformátory prúdu - prúdové senzory
Kompenzačné transformátory prúdu - prúdové senzory
Nová rada prúdových transformátorov CCT so širokofrekvenčnou škálou
Nová rada prúdových transformátorov CCT so širokofrekvenčnou škálou
