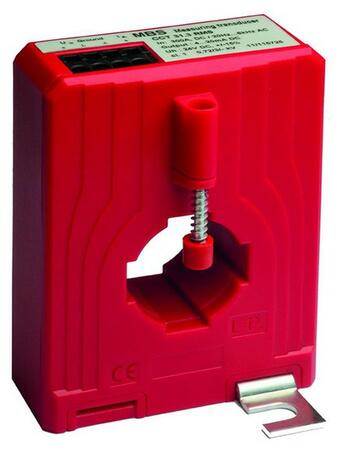

CCT 31.3 RMS - AC/DC prúdový snímač s prúdovým výstupom
Primárny m. prúd: 0...300 A AC/DC
Primárny vodič Ø: max 28 mm
Primárny pás: 30 x 10 mm
Cena 273,67 EUR
336,61 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu CCT 31.3 RMS - AC/DC prúdový snímač s prúdovým výstupom (6)
Filtrace
Primárny menovitý prúd
Senzor prúdu
CCT 31.3 RMS; 100A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 100A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10003
EAN: 4061701350951
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Senzor prúdu
CCT 31.3 RMS; 150A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 150A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10005
EAN: 4061701350968
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Senzor prúdu
CCT 31.3 RMS; 200A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 200A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10006
EAN: 4061701350975
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Senzor prúdu
CCT 31.3 RMS; 250A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 250A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10007
EAN: 4061701350982
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Senzor prúdu
CCT 31.3 RMS; 300A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 300A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10008
EAN: 4061701350999
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Senzor prúdu
CCT 31.3 RMS; 50A/4…20mA; tř.1Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 50A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1103-10001
EAN: 4061701350944
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
273,67 EUR/ks
336,61 EUR s DPH
+-
Popis produktu
Prúdový transformátor na meranie jednosmerných a striedavých primárnych prúdov v rozsahu 0 až 300 A. Vhodné na meranie nesinusových a skreslených elektrických sietí alebo ako merací prevodník na priame zapojenie do vstupov PLC.
Uchytenie transformátora je možné previesť pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Na upevnenie primárnych vodičov alebo pásov je možné použiť rýchloupínaciu príchytku.
Všeobecné vlastnosti
- Kmitočtový rozsah: DC, resp. AC 20Hz - 6kHz, faktor výkyvu ≤ 4 (crest factor)
- Prúdový výstup: 4...20mA DC, RMS
- Max. odpor záťaže prúdového výstupu: RB ≤ 500 Ω (UH = 24 V DC)
- Obmedzenie výstupného signálu pri preťažení: < 25mA
- Presnosť: ± 1%
- Max. prevádzkové napätie Um: 0,72 kV, Ueff
- Skúšobné izolačné napätie: 6,4 kV, Ueff, 50 Hz, 5 sek.
- Pomocné napätie: 24 V DC, ± 15 %, < 70 mA
- Doba odozvy (90% IPN, di/dt = 100 A / µs): ≤ 200 ms (typ. 150 ms)
- Rýchlosť nárastu signálu di/dt: < 100 A / µs
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Max. teplota primárneho vodiča: 100°C
- Rozsah prevádzkových teplôt: -25°C až +60°C; vlhkosť 0...95%
- Rozsah skladovacích teplôt: -40°C až +90°C

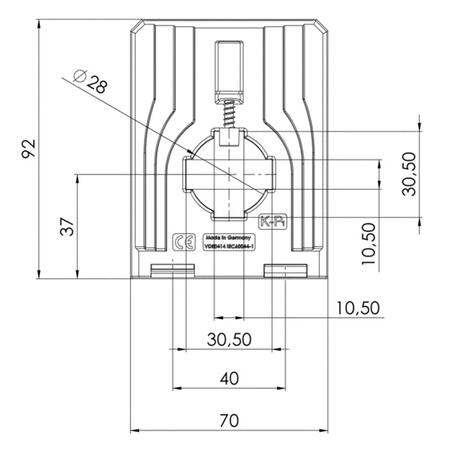

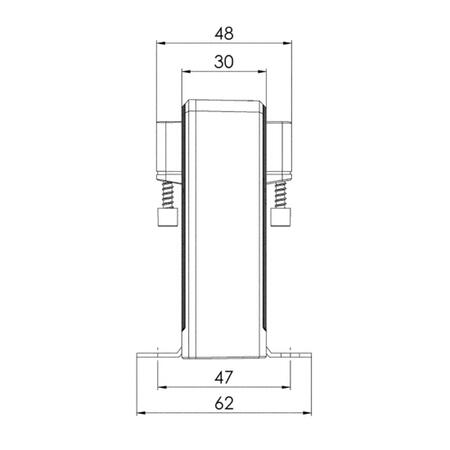

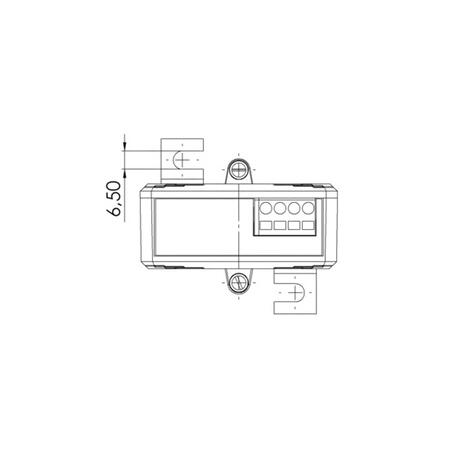

Technické parametre
Parametry
| Trieda presnosti | 1 |
|---|---|
| Napájanie | 24 V DC (22,6 - 26,4 V) |
| Primárny vodič Ø (max) | 28 mm |
| Primárny pas | 30x10 mm |
| Šírka | 70 mm |
| Násuvné měřicí transformátory proudu s převodníky | |
