CEP410R-2 - Monitor reziduálnych prúdov
Citlivý monitor striedavých a pulzačných jednosmerných reziduálnych prúdov typu A podľa STN EN IEC 62020-1

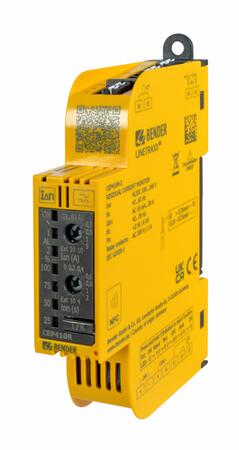

Kompaktný prístroj na monitorovanie centrálneho zemniaceho bodu (CEP) v TN-S sústavách. Prístroj má jedno výstupné relé s prepínacími kontaktmi a komunikačné rozhranie RS485/Modbus RTU a NFC. Pre funkciu je nevyhnutný externý merací prúdový transformátor.
Dopyt na produktPorovnať
Varianty k produktu CEP410R-2 - Monitor reziduálnych prúdov (1)
Měření proudů typu A (AC proudů a DC pulzačních)
In1: 50...100% z In2
In2: 10mA...30A, 42...70Hz,
Us: DC 24 V, AC/DC 100...240 V, 47...63 Hz
Modbus RTU, 1 x relé
Externí transformátor
Voliteľné príslušenstvo k CEP410R-2 - Monitor reziduálnych prúdov
pro RCMS425-L, MRCDB425-L, MRCD410R,
CEP410R
Popis produktu
- Prístroj na monitorovanie centrálneho zemniaceho bodu (Central Earthing Point, CEP) v TN-S sústavách
- Citlivé monitorovanie AC a pulzačných DC reziduálnych prúdov typu A podľa normy STN EN IEC 62020-1
- Meranie RMS hodnoty
- Nastaviteľná hodnota reakcie IΔn pre alarm v rozsahu 10 mA…30 A (42…70 Hz)
- Nastaviteľná výstraha v rozsahu 50...100 % z hodnoty pre alarm
- Napájacie napätie DC 24 V a AC/DC 100…240 V
- Zobrazenie meranej hodnoty pomocou LED (bargraf)
- Nastaviteľná hodnota oneskorenia reakcie
- Jedno alarmové relé s prepínacími kontaktmi
- Voliteľný režim N/C alebo N/O a pamäť poruchy
- Rozhranie NFC pre jednoduché nastavovanie parametrov pomocou aplikácie Bender Connect App
- Rozhranie RS-485 s protokolom Modbus RTU
- Až 247 prístrojov v jednom systéme
- Trvalá kontrola pripojenia meracieho prúdového transformátora
- Šírka púzdra odpovedá jednému modulu (18 mm)
Aplikácia Bender Connect App
Viac informácií a odkazy na stiahnutie tu: Bender Connect App
Rozšírené informácie
Citlivý monitor reziduálnych prúdov CEP410R je určený na detekciu reziduálnych prúdov v uzemnených sieťach (TN/TT), v ktorých musí byť v prípade poruchy signalizovaný alarm, ale zároveň nesmie dôjsť k vypnutiu napájania. Prístroj je možné taktiež použiť na monitorovanie jednotlivých vodičov, ako napr. PE vodiče alebo prepojenia N-PE alebo PE-PAS.
Dve samostatne nastaviteľné hodnoty reakcie umožňujú rozlišovať medzi výstrahou a alarmom (výstrahu je možné nastaviť v rozsahu 50…100 % z nastavenej hodnoty reakcie reziduálneho prúdu IΔn).
Aplikácie
- Monitorovanie centrálneho zemniaceho bodu (Central Earthing Point, CEP) TN-S sústavách
Funkcie
Po pripojení napájacieho napätia Us na prístroj je aktivované oneskorenie po spustení t. Prípadné prekročenie nastavenej hodnoty reakcie reziduálneho prúdu počas tohto intervalu nemá vplyv na zopnutie alarmového relé. Vlastné meranie reziduálneho prúdu sa vykonáva pomocou externého meracieho transformátora.
Ak meraná hodnota reziduálneho prúdu presiahne hodnotu pre výstrahu a /alebo pre alarm, je aktivované oneskorenie reakcie ton. Po uplynutí oneskorenia reakcie zopne alarmové relé a príslšné alarmové LED sa rozsvietia. Ak by došlo k poklesu meranej hodnoty reziduálneho prúdu naspäť pod nastavenú hodnotu reakcie pred uplynutím reakcie oneskorenia ton, k sigalizácii alarmu nedôjde: výstražné LED diódy AL1, AL2 sa nerozsvietia a alarmové relé nezopne. Ak meraná hodnota reziduálneho prúdu klesne naspäť pod nastavenú hodnotu reakcie, začne bežať oneskorenie pri uvolnení toff. Po uplynutí intervalu toff sa alarmové relé prepne naspäť do predvolenej pozície. Ak je aktivovaná pamäť poruchy, zostane alarmové relé zopnuté až do doby stlačenia tlačidla T/R na dobu dlhšiu ako 1 s a kratšiu ako 3 s.
Tlačidlo T/R button ďalej slúži na spustenie testu prístroja a k nastaveniu Modbus adresy.
Normy
Monitory reziduálnych prúdov CEP410R odpovedajú norme IEC 62020-1.
Rozmery
Rozmery monitoru reziduálnych prúdov CEP410R v mm
Technické parametre
Parametry
| Signalizácia | LED |
|---|---|
| Výstupné relé | 1 |
| Distribučná sieť TN/TT |  Áno |
| Distribučná sieť IT |  Nie |
| Charakteristika reziduálneho prúdu AC, A | Áno |
| Charakteristika reziduálneho prúdu AC, A, B | Nie |
| Frekvenčný rozsah | 42 Hz … 70 Hz |
| Počet meracích kanálov | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 30 A |
| Oneskorenie reakcie ton | 0 … 10 s |
| Oneskorenie pri spustení t | 0 … 999 s |
| Oneskorenie uvoľnenia toff | 0 … 999 s |
| Pracovný režim výstupných relé | N/C alebo N/O |
| Montáž na DIN lištu | ÁNO |
| Montáž pomocou skrutiek | ÁNO |
| Rozhranie BMS | Nie |
| Modbus RTU | Áno |
| Rozhranie NFC | Áno |
| Rozsah pracovných teplôt | -25 °C … 55 °C |
