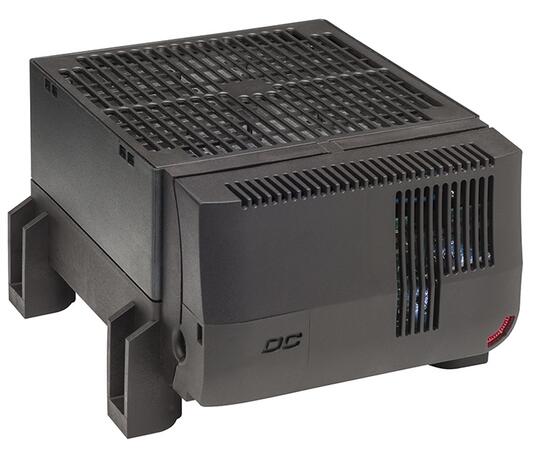

DCR 030 - Výhrevné teleso s ventilátorom pre DC aplikácie
Tepelný výkon: 200, 600 a 800 W
Výkonový teplovzdušný ventilátor pre DC aplikácie s možnosťou rozšírenia o externý senzor.
Rozmer: 166×145×100 mm
Napätie: 24 V, 56 V DC
Výkonový teplovzdušný ventilátor pre DC aplikácie s možnosťou rozšírenia o externý senzor.
Rozmer: 166×145×100 mm
Napätie: 24 V, 56 V DC
Cena od 209,10 EUR
od 250,92 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu DCR 030 - Výhrevné teleso s ventilátorom pre DC aplikácie (6)
Polovodičové topné teleso
DCR 030 - 200 W, 24 V DC, interní senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s interním senzorem
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03092.1-12
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
209,10 EUR/ks
250,92 EUR s DPH
+-
Polovodičové topné teleso
DCR 030 - 200 W, 24 V DC, s konektorem pro senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s konektroem pro externí senzor
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03092.1-13
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
209,10 EUR/ks
250,92 EUR s DPH
+-
Polovodičové topné teleso
DCR 030 - 800 W, 56 V DC, interní senzorTopný výkon: 800 W; Napájecí napětí: 56 V DC; s interním senzorem
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03097.3-12
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
214,10 EUR/ks
256,92 EUR s DPH
+-
Polovodičové topné teleso
DCR 030 - 800 W, 56 V DC, s konektorem pro senzorTopný výkon: 800 W; Napájecí napětí: 56 V DC; s konektroem pro externí senzor
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03097.3-13
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
214,10 EUR/ks
256,92 EUR s DPH
+-
Polovodičové topné teleso
DCR 030 - 200 W, 24 V DC, s konektorem pro senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s konektroem pro externí senzor
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03092.1-03
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
209,10 EUR/ks
250,92 EUR s DPH
+-
Polovodičové topné teleso
DCR 030 - 600 W, 56 V DC, s konektorem pro senzorTopný výkon: 600 W; Napájecí napětí: 56 V DC; s konektroem pro externí senzor
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 03095.3-03
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
214,10 EUR/ks
256,92 EUR s DPH
+-
Popis produktu
Výkonný teplovzdušný ventilátor určený pre DC aplikácie zabraňuje kondenzácii a zaisťuje rovnomerné rozloženie teploty vo vnútri skrine s elektrickými či elektornickými komponentmi.Teplovzdušný ventilátor je k dodaniu s napevno integrovaným termostatom alebo s voľbou externého senzora meracieho teplotu.
Taktiež je tu varianta teplovzdušného ventilátora s napevno integrovaným hygrostatom alebo s voľbou externého senzora meracieho vlhkosť.
Výhrevné teleso s ventilátorom DCR 030 je navrhnuté pre umiestnenie na spodok skrine, pre montáž na stenu je určený DCR 130. Plastové prevedenie krytu poskytuje dvojitú izolačnú ochranu a zabraňuje priamemu dotyku.
- Určené pre DC aplikácie
- Dvojitá izolácia
- Meranie teploty alebo vlhkosti
- Voľba medzi interným alebo externým senzorom
Rozšírené informácie
Obecné technické údaje
| Výhrevný element | vysoko výkonná výhrevná patróna |
|---|---|
| Bezpečnostný vypínač |
automatická regulácia s druhotnou funkciou jednorázovej poistky proti prehriatiu výhrevného elementa v prípade zlyhania ventilátora |
| Tepelný žiarič | lisovaný hliníkový profil |
| Axiálny ventilátor |
s guličkovým ložiskom a prietokom vzduchu 160 m3/h |
| Kryt | čierny plast podľa UL94 V-0 |
| Pripojenie | 2-pólové pružinové svorky pre vodiče1 1,5 mm2 (AWG 16) max. 2,5 mm2 (AWG 12) |
| Prichytenie | na panel - skrutky M5 s uťahovacím momentom max. 2 Nm |
| Montážna poloha | vodorovná (výstupom vzduchu hore) |
| Prevádzková teplota | -20 až +75 °C (-4 až +167 °F) |
| Skladovacia teplota | -40 až +80 °C (-40 až +176 °F) |
| Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
| Rozmery | 166×145×100 mm |
| Hmotnosť | cca. 1,30 kg |
| Stupeň krytia/trieda ochrany | IP20 / II (zemnením) |
| Schválenie | UL File No. E234324, VDE, EAC |
| - 1 pri prepojení s lanovými vodičmi je potreba použiť konektory káblov - zmenu parametrov (výkon, rozsah nastavenia) na dotaz - napájacie napätie na 48 V DC na dotaz |
|
| Obj. číslo | Prevedenie | Napájanie | Tepelný výkon |
Doporučená T pojistka |
Rozsah nastavenia3 |
| 03092.1-12 | Termostat s interným senzorom | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
|---|---|---|---|---|---|
| 03092.1-13 | Termostat s konektorom pre externý senzor2 | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
| 03097.3-12 | Termostat s interným senzorom | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
| 03097.3-13 | Termostat s konektorom pre externý senzor2 | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
| 03092.1-03 | Hygrostat s konektorom pre externý senzor2 | DC 24 V | 200 W | 25.0 A | 40 až +90 % RV |
| 03095.3-03 | Hygrostat s konektorom pre externý senzor2 | DC 56 V | 600 W | 25.0 A | 40 až +90 % RV |
|
- 2 externý senzor sa objednáva zvlášť, nie je súčasťou dodávky DCR 030 |
|||||
| Objednacie číslo externého senzora |
Dĺžka |
| 267071 | 1 m |
|---|---|
| 267072 | 2 m |
| 267126 | 3 m |
Rozmerová schéma DCR 030
Rozmery externého senzora
Schéma zapojenia teplovzdušného ventilátora DCR 030
