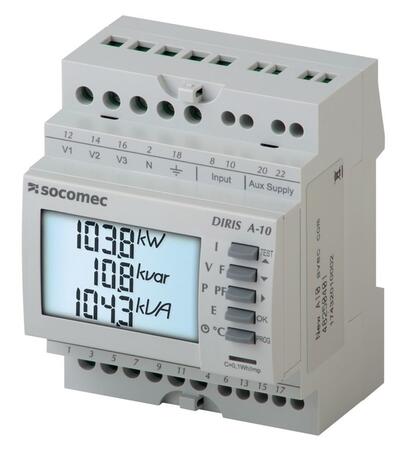

DIRIS A10 - Multifunkčný merací prístroj na DIN lištu

Multifunkčné meracie zariadenie s komunikačným rozhraním.

TRMS multimeter s 4kvadrantovým elektromerom a počítadlom prevádzkových hodín na lištu DIN 35mm. Voliteľná komunikácia MODBUS / RS485, pulzný/alarmový výstup.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu DIRIS A10 - Multifunkčný merací prístroj na DIN lištu (2)

Filtrace
Na sklade
DIRIS A10 Analyzátor siete
Analyzátor siete
DIRIS A10
Multimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAC.
Pulsní výstup 10-30VDC, max. 27mA
OBJ: 48250400
EAN: 3596033014796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DIRIS A10 RS485 Modbus Analyzátor siete
Analyzátor siete
DIRIS A10 RS485 Modbus
Multimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAV, + komunikace MODBUS (rozhraní RS485)
Pulsní výstup 10-30VDC, max. 27mA
OBJ: 48250401
EAN: 3596033014802
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Merané veličiny

  • Fázový prúd: I1, I2, I3, IN
  • Fázové napätie: U1, U2, U3
  • Združené napätie: U12, U23, U13
  • Frekvencia: f
  • Fázový činný výkon: P1, P2, P3
  • Fázový jalový výkon: Q1, Q2, Q3
  • Fázový zdanlivý výkon: S1, S2, S3
  • Celkový 3f výkon:  ∑P,  ∑Q, ∑S,
  • Fázový účinník: PF1, PF2, PF3
  • Celkový 3f účiník: ∑PF
  • Maximálny prúd: I1max, I2max, I3max,INmax
  • Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
  • 4 kvadrantový elektromer: ±kWh, ±kvarh
  • Dvojtarifový elektromer T1 a T2
  • Počitadlo prevádzkových hodín (programovateľné)
  • Harmonické fázové skreslenie THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)
  • Komunikácia MODBUS(RS485)
  • Pulzný / alarmový výstup (tranz. s otvoreným kolektorom: 10 - 30 VDC, max. 27mA).

Rozšírené informácie

Údaje pre objednávku

Popis Objednacie číslo
DIRIS A10 - x/5A
4825 0400
DIRIS A10 s komunikáciou MODBUS cez RS485 - x/5A
4825 0401

Rozmery púzdra

Rozměry pozdra DIRIS A10

Technické parametre

Meranie prúdu na izolovanom vstupe (TRMS)
Primárny prúd transformátora až 9 999 A
Sekundárny prúd transformátora 5 A
Vnútorná spotreba 0,6 VA
Presnosť 0,2 %
Trvalá preťažiteľnosť 6 A
Krátkodobá preťažiteľnosť 10 In po dobu 1 s
Meranie napätia (TRMS)
Priame meranie združeného napätia 50 ... 500 VAC
Priame meranie fázového napätia 28 ... 289 VAC
Vnútorná spotreba ≤ 0,1 VA
Presnosť 0,2 %
Trvalá preťažiteľnosť 800 VAC
Presnosť merania spotreby
Činná energia (podľa IEC 62053-22) trieda 0,5 S
Jalová energia (podľa IEC 62053-23) trieda 2
Napájacie napätie prístroja
Striedavé napätie (IEC) 110 ... 277 V a.c. (± 15 %)
Frekvencia 50 / 60 Hz
Spotreba  < 3 VA
Výstupy (pulzné)
Počet výstupů 1
Typ výstupu optočlen: 10 - 30 VDC, 27mA
Komunikácia (varianta 4825 0401)
Rozhranie RS485
Typ 2 ... 3 vodiče polovičný duplex
Protokol JBUS/MODBUS v RTU móde
Rýchlosť prenosu 1400 ... 38 400 baudov
