SK

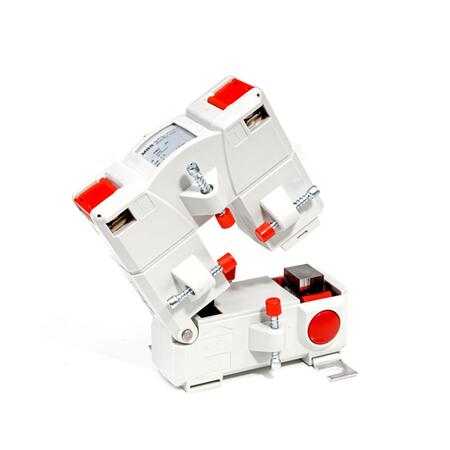

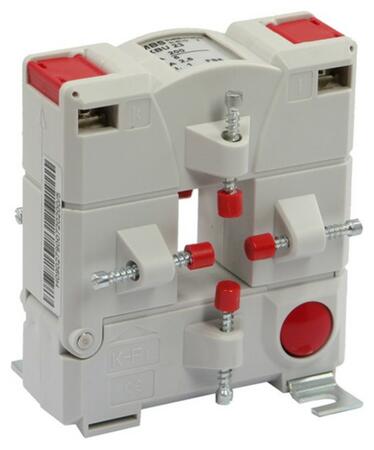

KBU 23 - Merací transformátor prúdu s rozoberateľným jadrom, na kabel i pasovinu
Zásuvné meracie transformátory prúdu s rozoberateľným jadrom pre nízke napätie.
Transformátory s rozoberateľným jadrom nemožno úradne overiť (neciachujú sa), pretože kontaktná plocha nedokáže zaručiť 100 % spojenie magnetického jadra.
Toto spojenie by mohlo ovplyvniť presnosť merania.
Šírka: 93 mm
Prim. vodič: 20x30 mm
Prim. men. prúd: 100...400 A
Cena od 73,71 EUR
od 90,66 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (14)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu KBU 23 - Merací transformátor prúdu s rozoberateľným jadrom, na kabel i pasovinu (14)
Filtrace
Na sklade
Primárny menovitý prúd
Sekundárny prúd
Trieda presnosti
Menovitý výkon
Merací transformátor prúdu s deleným jadrom
KBU 23; 100/5A; 1,25VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 80048
EAN: 4061701197136
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
73,71 EUR/ks
90,66 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 150/1A; 1,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 80230
EAN: 4061701198942
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 100/1A; 1,25VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 80248
EAN: 4061701199109
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 150/5A; 1,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 80030
EAN: 4061701196955
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
73,71 EUR/ks
90,66 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 200/1A; 2,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
OBJ: 80231
EAN: 4061701198959
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 200/5A; 2,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
OBJ: 80031
EAN: 4061701196979
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
73,71 EUR/ks
90,66 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 250/1A; 1,5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80244
EAN: 4061701199055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 250/5A; 1,5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80044
EAN: 4061701197051
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
73,71 EUR/ks
90,66 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 300/1A; 3,75VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 80245
EAN: 4061701199079
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 300/5A; 3,75VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 80045
EAN: 4061701197075
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
73,71 EUR/ks
90,66 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 400/1A; 1VA; tř.0,5Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 80237
EAN: 4061701198973
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu s deleným jadrom
KBU 23; 400/1A; 5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80246
EAN: 4061701199086
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,86 EUR/ks
110,53 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom
KBU 23; 400/5A; 1VA; tř.0,5Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 80037
EAN: 4061701197013
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu s deleným jadrom
KBU 23; 400/5A; 5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80046
EAN: 4061701197105
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
73,71 EUR/ks
90,66 EUR s DPH
+-
Popis produktu
| Primárna lišta | 20x30 mm |
| Šírka transformátoru | 93 mm |
Technické parametre
Parametry
| Primárny vodič Ø (max) | 20 mm |
|---|---|
| Primárny pas | 20x30 mm |
| Šírka | 93 mm |
Parametre variant k KBU 23 - Merací transformátor prúdu s rozoberateľným jadrom, na kabel i pasovinu
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | Trieda presnosti: 3 | |||
|---|---|---|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 100 A | 1,25 VA | 80048 | 80248 | ||||
| 150 A | 1,5 VA | 80030 | 80230 | ||||
| 200 A | 2,5 VA | 80031 | 80231 | ||||
| 250 A | 1,5 VA | 80044 | 80244 | ||||
| 300 A | 3,75 VA | 80045 | 80245 | ||||
| 400 A | 1 VA | 80037 | 80237 | ||||
| 5 VA | 80046 | 80246 | |||||
