Hlavice tlačítok RX
Prehľad hlavic typu RX
- guľatý tvar
- čelný rozmer: Ø 24 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
- čelný rozmer: Ø 24 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
Dostupnosť: Predaj ukončený

Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
Ovládač RX, nezapustený, guľatého tvaru, plastový, farba tmavo šedá. Zvlášť sa dodává ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.Prehľad ovládačov:

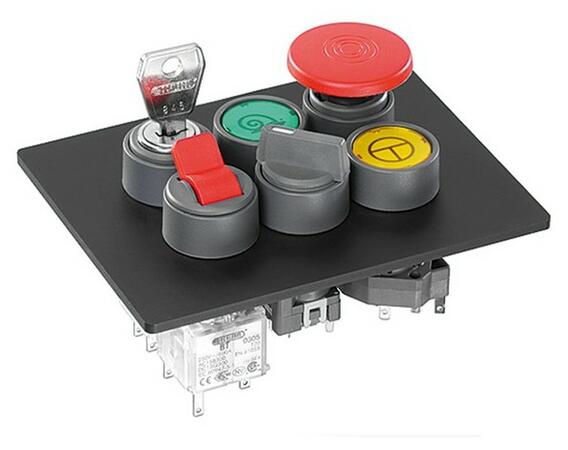

- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Otočné prepínače
- Otočné prepínače s kľúčikom
- Páčkové prepínače
- Núdzové stop tlačítka
- Bzučiaky
- Signálky + šošovky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky

Rozšírené informácie
- Označenie hlavíc tlačítok: RX..
- Výrez do panelu: Ø 16,2mm
- Čelné rozmery: Ø 24mm
- Výška čelného púzdra: 12mm
- Dĺžka dráhy zopnutia: 6 mm
- Stupeň krytia: min. IP 65
- Montážny raster podľa EN 50007: 25 x 25mm
- Určené pre kontaktné jednotky typu A..., CT.../CTF..., CZ..., CTP...
Montážna hĺbka RX s použitými kontaktnými blokmi

Rozmery výrezov

Technické parametre
Parametry
Predný tvar | Kulatý |
---|---|
Výrez do panela | Ø 16 mm |
Predný rozměr | Ø 24 mm |
Pripojenie | Kontaktní jednotky |
Bočné provedenie | Vysunutá |
Mimorádně teplotne odolná | |
Výška čelného půzdra | 12 mm |
Stupeň krytia (IP) | IP 65 až IP 67 |
Súvisiace produkty

Blok kontaktov AT..AF..Blok kontaktov rad AT... AF...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu

Blok kontaktov AZ...Blok kontaktov rad AZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
Na požiadanieDetail produktu

Blok kontaktov CT...Blok kontaktov rad CT...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu

Blok kontaktov CTLFBlok kontaktov rad CTLF
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu

Blok kontaktov CTP..Blok kontaktov rad CTP...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu

Blok kontaktov CZ..Blok kontaktov rad CZ...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu

Blok kontaktov PTF..., PTP...Blok kontaktov rad PTF..., PTP...
- pripojenie pomocou konektorov Faston alebo do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
