HV(L) 031 - Výhrevné teleso s ventilátorom
Tepelný výkon: 100...400 W
Odporové vyhrievacie teleso s ventilátorom alebo bez ventilátora.
Napätie: 120 V, 230 V AC
Odporové vyhrievacie teleso s ventilátorom alebo bez ventilátora.
Napätie: 120 V, 230 V AC
Cena od 87,60 EUR
od 105,12 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (14)Dopyt na produkt
Porovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu HV(L) 031 - Výhrevné teleso s ventilátorom (14)
Topné teleso k ventilátoru
HV 031 - 100 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 100W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.

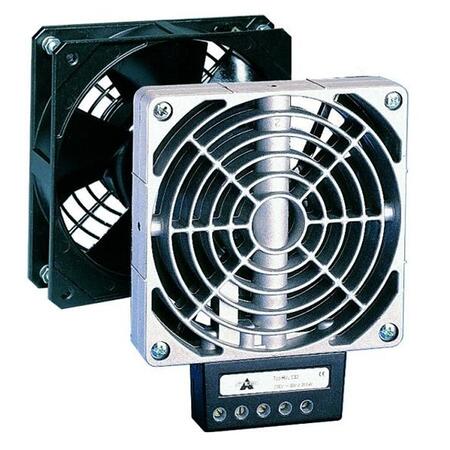

Topné teleso s ventilátorom
HVL 031 - 100 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 35 m3/h; Topný výkon: 100W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso k ventilátoru
HV 031 - 150 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 150W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HVL 031 - 150 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 35 m3/h; Topný výkon: 150W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso k ventilátoru
HV 031 - 200 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 200W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HVL 031 - 200 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 200W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso k ventilátoru
HV 031- 300 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HVL 031 - 300 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso k ventilátoru
HV 031 - 400 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HVL 031 - 400 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HVL 031 - 150 W/48VDCVýkon: 150W; Napájecí napětí: 48VDC; Rozměry: 80x112x47mm; Hmotnost: 0,6kg
Topné teleso s ventilátorom
HVL 031 - 300 W/120 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294 a EAC.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294 a EAC.
Topné teleso s ventilátorom
HVL 031 - 400 W/120 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 6,3 A; Schválení: UL File No. E187294 a EAC.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 6,3 A; Schválení: UL File No. E187294 a EAC.
Topné teleso s ventilátorom
HVL 031 - 400 W/48VDCPříkon: 400W; Jmenovité napětí: 48V DC
Popis produktu
Kompaktný teplovzdušný ventilátor zaisťuje ochranu proti kondenzácii vlhkosti a rovnomernú teplotu v rozvádzači. K dispozícii je výhrevné teleso bez ventilátora HV 031 akebo taktiež s ventilátorom HVL 031.- Kompaktná plochá konštrukcia
- Dve veľkosti
- Bezpečnostný vypínač výhrevného telesa
- Jednoduchá montáž na DIN lištu
- Vysoký výkon ventilátora
Upozornenie:
Topné teleso HV 031 je možné používať iba s ventilátorom, inak hrozí prehriatie !!
Rozšírené informácie
Výhrevný element | výkonná odporová topná patrona |
---|---|
Bezpečnostný vypínač | k ochrane proti prehriatiu v prípade zlyhania ventilátora, opätovné zapnutie |
Tepelný žiarič | leštený hliníkový odliatok |
Elektrické pripojenie | 3-pólové skrutkové svorky 2,5 mm2, uťahovací moment 0,8 Nm |
Kryt svoriek | čierny plast podľa UL94 V-0 |
Uchytenie | príchytka pre DIN lištu 35 mm, EN 60715 |
Montážna poloha | zvislá |
Prevádzková/skladovacia teplota | -45 až +70 °C |
Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
Stupeň krytia/trieda ochrany | IP20 / I (uzemnením) |
Ventilátor | Axiálny s guličkovým ložiskom, životnosť 50 000 h pri 25 °C |
Pripojenie ventilátora | 2-pólové skrutkové svorky 2,5 mm2 (L2/N2) |
Schválenie | UL File No. E187294 (VDE iba pre AC 230 V) |
Obj. číslo AC 230 V, 50/60 Hz |
Obj. číslo AC 120 V, 50/60 Hz |
Tepelný výkon |
Max. spínací prúd |
Odporúčaná poistka T |
Prietok vzduchu |
Rozmery | Hmotnosť |
Kompletný teplovzdušný ventilátor (ventilátor + výhrevné teleso) HVL 031 | |||||||
---|---|---|---|---|---|---|---|
03102.0-00 | 03102.9-00 | 100 W | 1 A | 1,4 A | 35 m3/hod | 80×112×47 mm | 0,6 kg |
03103.0-00 | 03103.9-00 | 150 W | 1,25 A | 2 A | 35 m3/hod | 80×112×47 mm | 0,6 kg |
03113.0-00 | 03113.9-00 | 200 W | 1,4 A | 2,5 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
03114.0-00 | 03114.9-00 | 300 W | 2 A | 4 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
03115.0-00 | 03115.9-00 | 400 W | 4 A | 5 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
Výhrevné teleso HV 031 určené pre montáž k ventilátoru (nie je možné použiť samostatne, nebezpečie prehriatia) | |||||||
03100.0-00 | 03100.9-00 | 100 W | 1 A | 1,4 A | 80×112×22 mm | 0,4 kg | |
03101.0-00 | 03101.9-00 | 150 W | 1,25 A | 2 A | 80×112×22 mm | 0,4 kg | |
03110.0-00 | 03110.9-00 | 200 W | 1,4 A | 2,5 A | 119×151×22 mm | 0,5 kg | |
03111.0-00 | 03111.9-00 | 300 W | 2 A | 4 A | 119×151×22 mm | 0,5 kg | |
03112.0-00 | 03112.9-00 | 400 W | 4 A | 5 A | 119×151×22 mm | 0,5 kg |
Schéma
