FTO 011 - Pevne nastavený termostat s rozpínacím kontakom
Varianty k produktu FTO 011 - Pevne nastavený termostat s rozpínacím kontakom (3)

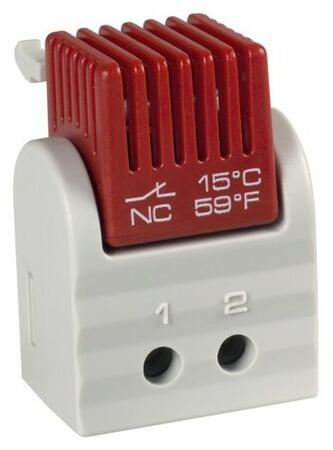

Teplota zapnutí: +5 °C / +41 °F (tolerance +- 5 K); Teplota vypnutí: +15 °C / +59 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.

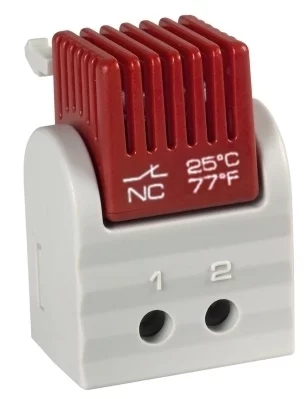

Teplota zapnutí: +15 °C / +59 °F (tolerance +- 5 K); Teplota vypnutí: +25 °C / +77 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Teplota zapnutí: 0 °C / +32 °F (tolerance +- 5 K); Teplota vypnutí: +10 °C / +50 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20;
Popis produktu
Termostat s pevne nastavenou teplotou. Rozpínací kontakt / NC (červený kryt) pre reguláciu topných telies alebo spínanie signalizačných zariadení pri poklesu teploty pod minimálnu hodnotu. Kontakt sa rozpína pri rastúcej teplote.- Mechanický termostat - termobimetal
- Malé rozmery
- Pevne nastavená hodnota
- Vysoká spínacia presnosť
- Jednoduchá inštalácia
Rozšírené informácie
Schéma
Príklad zapojenia
Technické parametre
Čidlo | termostatický bimetal |
---|---|
Typ kontaktu | okamihový kontakt |
Životnosť | > 100 000 cyklov |
Max. spínaný výkon | AC 240 V, 5 (1,6) A AC 120 V, 10(2)A DC 30 W |
Spínací prúd | max. AC 16 A po dobu 10sec. |
Pripojenie | dvojpólová svorka 2,5 mm2, uťahovací moment 0,8 Nm |
Uchytenie | príchytka pre 35 mm DIN lištu |
Kryt | svetlo šedý plast podľa UL94 V-0 |
Rozmery | 47×33×33 mm |
Hmotnosť | cca. 30 g |
Montážna poloha | ľubovoľná |
Prevádzková teplota | -40 až +80 °C |
Skladovacia teplota | -45 až +80 °C |
Prevádzková /Skladovacia vlhkosť | max. 95% relatívnej vlhkosti (nekondenzujúca) |
Stupeň krytia | IP20 |
Schválenie | VDE, UL File No. E164102 |
Objednacie číslo | Rozpínacia teplota | Spínacia teplota |
01160.0-00 | 15 °C / 59 °F (±5 K tolerancia) | 5 °C / 41 °F (±5 K tolerancia) |
---|---|---|
01160.0-01 | 25 °C / 77 °F (±5 K tolerancia) | 15 °C / 59 °F (±5 K tolerancia) |
