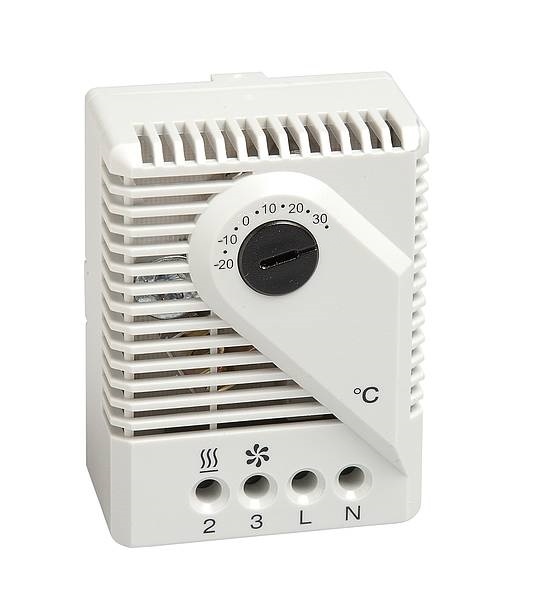

FZK 011 - Mechanický termostat
Dopyt na produktPorovnať
Varianty k produktu FZK 011 - Mechanický termostat (3)
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Popis produktu
Mechanický termostat sa používa pre reguláciu výhrevných i chladiacich jednotiek, ventilátorov alebo signalizačných zariadení. Termostat sleduje teplotu vzduchu a môže spínať ako induktivné, tak aj odporové záťaže pomocou okamihového prepínacieho kontaktu. Použitím vstavanej tepelnej väzby môže byť dosiahnutá menšia hysterézia spínania pri regulácii topných telies.- Nastaviteľná teplota
- Vysoký spínaný výkon
- Malá hysterézia
- Jednoduché pripojenie
- Montáž na DIN lištu
- Prepínací kontakt
Rozšírené informácie
Schéma
Príklad zapojenia
Technické parametre
| Hysterézia spínania | cca. 5 K (-3/+2 K tolerancia)1) |
|---|---|
| Čidlo | termobimetal |
| Typ kontaktu | prepínací okamihový kontakt |
| Životnosť | > 100 000 zopnutí |
| Max. rozpínací výkon, NC | AC 250 V, 10 (4) A AC 120V, 10(4) A DC 30 W |
| Max. spínaný výkon, NO | AC 250 V, 5 (2) A AC 120V, 5(2) A DC 30 W |
| Max. prúd | AC 16 A po dobu 10sec. |
| Pripojenie | štvorpólová svorka 2,5 mm2, uťahovací moment 0,8 Nm pevný vodič (drát) 2,5 mm2 lankový vodič 1,5 mm2 |
| Uchytenie | príchytka pre 35 mm DIN lištu |
| Kryt | svetlo šedý plast podľa UL94 V-0 |
| Rozmery | 67×50×38 mm |
| Hmotnosť | cca. 0,10 kg |
| Montážna poloha | ľubovoľná |
| Prevádzková/Skladovacia teplota | -45 až +65 °C |
| Prevádzková/Skladovacia vlhkosť | max. 95% RV (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | UL File No. E164102, GOST-R |
| 1) Pripojením svorky "N" (RF topný odpor) sa zapojí tepelná spätná väzba, ktorá sníži hysteréziu spínania na cca. 0,5 K. Jej využitie závisí na vonkajších podmienkach a individuálnom použití užívateľa. | |
| Obj. číslo | Prevádzkové napätie* | Nastaviteľný teplotný rozsah |
| 01170.0-00 | AC 230 V | +5 °C až +60 °C |
|---|---|---|
| 01170.0-02 | AC 230 V | -20 °C až +35 °C |
| * prevádzkové napätie 120 V AC s teplotným rozsahom v °F na požiadanie | ||
