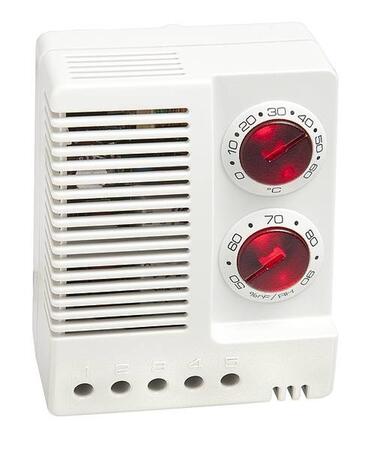

ETF 012 - Elektronický termo-hygrostat
Dopyt na produktPorovnať
Varianty k produktu ETF 012 - Elektronický termo-hygrostat (2)
Rozsah nastavení teploty: 0 ... +60°C; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
Rozsah nastavení teploty: +32 ... +140°F; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
Popis produktu
Elektronický termo-hydrostat je určený pre monitorovanie teploty a relatívnej vlhkosti v uzavretých zariadeniach s elektrickými a elektronickými komponentami. Pri prekročení nastavených hodnôt vlhkosti alebo teploty spína výhrevné teleso (alebo prípadne ventilátor) k zamedzeniu tvoreniu kondenzacie vlhkosti.Termostat a hygrostat ovládajú dve relé nezávislo na sebe. LED diódy, vstavané v ovládacích prvkoch, indikujú funkciu pripojeného zariadenia.
Termo-hydrostat je možné použiť kdekoľvek na svete vďaka širokému rozsahu napájacích napätí.
- Široký rozsah napájacích napätí 100-240VAC alebo 24-48VDC
- Nastaviteľná teplota 0-60°C a relatívna vlhkosť 50 -90%RV
- Nastaviteľná teplota a relatívna vlhkosť
- Optická indikácia funkcie (LED)
- Vysoký spínaný výkon
- Montáž na DIN lištu
- Prevádzková teplota až do -40°C
Rozšírené informácie
Rozmerová schéma
Schéma a príklad zapojenia
Technické parametre
| Hysterézia spínania (teplota) | 2 K (± 1 K tolerancia) pri 25 °C/77 °F (50 % relatívnej vlhkosti) |
|---|---|
| Hysterézia spínania (vlhkosť) | 4 % relatívnej vlhkosti (± 1% tolerancia) pri 25 °C/77 °F (50 % RV) |
| Doba reakcie (vlhkosť) | približne 5 sec. |
| Typ kontaktu | prepínací kontakt (relé) |
| Životnosť | VDE: NO/NC >15 000 cyklov UL: NO/NC >30 000 cyklov |
| Maximálny spínaný výkon (výstup relé) | 240 VAC, 10 (1,6) A 60VDC, 0,6A (nie je schválené UL) |
| Maximálny spínací prúd | AC 30A po dobu 10 sekúnd |
| Indikátor prevádzkového stavu | LED |
| Pripojenie | päťpólová svorkovnica, uťahovací moment 0,5 Nm pevný vodič (drôt) 2,5 mm2 lanko 1,5 mm2 |
| Uchytení | príchytka na 35mm DIN lištu EN 60715 |
| Kryt | svetlo šedý plast UL94 V-0 |
| Rozmery | 77×60×43mm |
| Hmotnosť | cca. 0,2 kg |
| Montážna poloha | zvislá |
| Prevádzková teplota | -40 až +60 °C |
| Skladovacia teplota | -40 až +60 °C |
| Prevádzková/Skladovacia vlhkosť | max. 95% RV (nekondenzujúca) |
| Stupeň krytia | IP 20 |
| Schválenie | VDE + UL zložka č. E164102 |
| Objednacie číslo | Napájacie napätie | Nastaviteľný rozsah teploty | Nastaviteľný rozsah vlhkosti |
| 01230.0-00 | 100-240 VAC, 50/60 Hz (min. 90VAC, max. 265VAC) | 0 až 60 °C | 50 až 90 % RV |
|---|---|---|---|
| 01230.9-00 | 100-240 VAC, 50/60 Hz (min. 90VAC, max. 265VAC) | 32 až 140 °F | 50 až 90 % RV |
| 01230.1-00 | 24-48VDC (min.20VDC, max. 60VDC) | 0 až 60 °C | 50 až 90 % RV |
