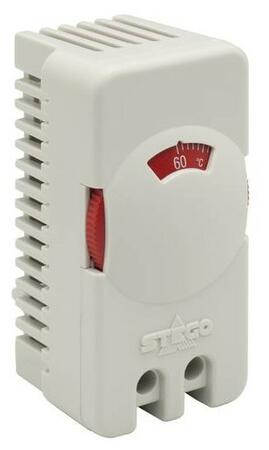

STO 011 - Termostat s rozpínacím kontaktom
Dopyt na produktPorovnať
Varianty k produktu STO 011 - Termostat s rozpínacím kontaktom (1)
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 70x33x42mm; Hmotnost: 50g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Popis produktu
Mechanický termostat s rozpínacím kontaktom (NC) určený pre reguláciu výhrevného telesa v rozvádzačovej skrini. Termostat vypína výhrevné teleso pri prekročeniu nastavenej hodnoty, zabraňuje tak prehriatiu vnútra skrine a zvyšuje životnosť vykurovania. Vďaka vylepšenému bimetalickému spínaču je skrátené hysterézne spínanie. Otvory v kryte zaisťujú optimálnu cirkuláciu vzduchu okolo bimetalu.
- Široký rozsah nastavenia 0-60°C
- Nízka hysterézia spínania
- Malé rozmery
- Jednoduchá montáž na DIN lištu
- Vysoký spínaný výkon
Dôležitá poznámka: Kontakty bimetalu podliehajú okolitým vplivom, môže preto dôjsť ku zmene odporu kontaktu. Zvýšený odpor môže viesť k zvýšenému úbytku napätia a zahriatiu kontaktov.
Rozšírené informácie
Rozmerová schéma termostatu STO
Schéma zapojenia termostatu STO
Príklad zapojenia termostatu STO
Technické parametre
| Hysterézia spínania | 4 K (± 3 K tolerancia) |
|---|---|
| Nastaviteľný rozsah teploty | 0 až 60°C |
| Čidlo | termobimetal |
| Typ kontaktu | okamihový rozpínací kontakt NC (Normally Closed) |
| Životnosť | > 100 000 cyklov |
| Max. spínaný výkon | AC 250 V, 10 (2)A AC 120 V, 15 (2)A DC 30 W pri 24 až 72 VDC |
| Max. spínací prúd | 16 A po dobu 10 sec. |
| Min. prúd a napätie | prúd > 20mA a napätie > 24V |
| Pripojenie | dvojpólová svorka 2,5 mm2, uťahovací moment max.1 Nm |
| Uchytenie | príchytka pro 35 mm DIN lištu, EN60715 |
| Kryt | svetlo šedý plast podľa UL94 V-0 |
| Rozmery | 70×33×42 mm |
| Hmotnosť | cca. 50 g |
| Montážna poloha | ľubovoľná |
| Prevádzková /Skladovacia teplota | -35 až +80 °C |
| Prevádzková /Skladovacia vlhkosť | max. 95% relatívnej vlhkosti (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | VDE + UL zložka č. E164102 |
| Objednacie číslo | Rozsah nastavenia |
| 01115.0-00 | 0 až +60 °C |
|---|
