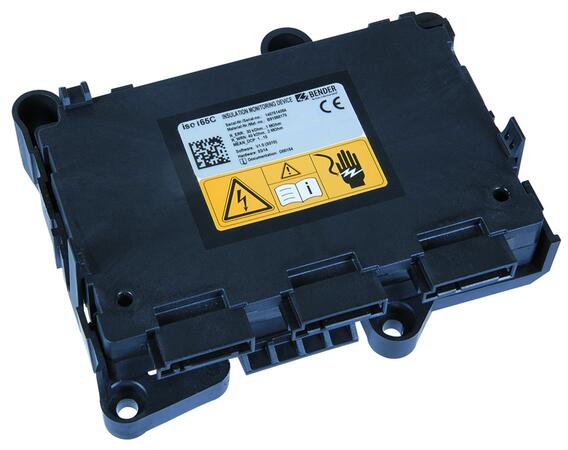

iso165C - Sledovač izolačného stavu pre elektromobily

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Monitory izolačného stavu.

Strážič izolačného stavu pre DC IT siete v elektromobiloch

Strážca izolačného stavu pre DC IT siete do 600 V v elektromobiloch a hybridných automobiloch.

Dostupnosť: Predaj ukončený

Dopyt na produkt

Porovnať

Ing. Jan Šenberger

+420 775 784 852

Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Monitory izolačného stavu.

Monitorovanie AC a DC porúch izolácie v IT sieťach 0...600 V špičkového napätia
Integrovaný zdroj napájania
Trvalé monitorovanie izolačného stavu v rozsahu 0 Ω...50 MΩ
Doba odozvy merania izolačného odporu ≤ 20 s (s použitím Direct Current Pulse)
Automatické prispôsobenie zvodovej kapacity siete ≤ 1 μF
Detekcia porúch uzemnenia a prerušenia zemniaceho vodiča
Meranie sekundárneho napätia
V prevádzke aj pri nestabilnom alebo odpojenom napätí, symetrických a asymetrických poruchách alebo pri poruchách medzi monitorovaným a napájacím obvodom
Galvanické oddelenie všetkých signálov od monitorovanej siete
Rozhranie zbernice CAN
Nízka hmotnosť < 220 g vrátane púzdrenia a konektorov

Technické parametre

Parametry

Aplikácie	automobily a elektromobily
Rozsah pracovných teplôt	-40 °C … 85 °C
Riadiace obvody	Ne
Pomocné obvody	Ne
Hlavné obvody	Ano
Monitorovaná sieť 3(N)AC	Ne
Monitorovaná sieť AC	Ne
Monitorovaná sieť AC/DC	Ne
Menovité napätie Un DC	0 V … 600 V
Tolerancia napätia Un	+15%
Rozptylová kapacita siete Ce µF	0 F … 1 µF
Hodnota reakcie Ran kΩ	30 kΩ … 1 MΩ
Prepojené siete	NIE
Generátor pulzov pre vyhľadávanie poruchy izolácie	Ne
Montáž na DIN lištu	Ne
Montáž pomocou skrutiek	Ano
Montáž do panelu/na stenu	NIE
Webový server	Ne
Modbus TCP	Ne
Modbus RTU	Ne
BCOM	Ne
BS	Ne
BMS	Ne
isoData	Ne
CAN	Ano

Napájacie napätie
Napájacie napätie Us	DC 9...16 V
Menovité napájacie napätie	DC 12 V
Max. prevádzkový prúd I_S	300 mA (typ. 185 mA)
Max. prúd I_K	5 A
Rozptýlený výkon P_S	< 2,5 W

Parametre monitorovanej siete
Menovité napätie siete U_N	DC 0...600 V
Tolerancia	+15%
Frekvenčný rozsah	10 Hz...1 kHz
Zvodová kapacita siete	≤ 1 μF
Skúšobné výdržné napätie	AC 1,9 kV/1 min

Merací obvod
Meracia metóda	Bender DCP
Meracie napätie U_m	± 40 V
Merací prúd I_m (při RF = 0 Ω)	± 33 μA
Impedancia Z_i při 50 Hz (HV1)	≥ 1,2 MΩ (≥ 2,4 MΩ každý vodič, veľký odpor v neaktivnom stave)
Vnútorný odpor R_i(HV1)	≥ 1,2 MΩ (≥ 2,4 MΩ každý vodič, veľký odpor v neaktivnom stave)
Impedancia Z_i při 50 Hz (HV2)	≥ 10,5 MΩ (≥ 21 MΩ každý vodič)
Vnútorný odpor R_i(HV2)	≥ 10,5 MΩ (≥ 21 MΩ každý vodič)

Meracie rozsahy
Rozsah vnútorného odporu	0 Ω...50 MΩ
Doba trvania vnútorného odporu/Pulz (normálna prevádzka)	~ 1,6 s (≤ 1 μF/0 MΩ) ~ 6 s (≤ 1 μF/10 MΩ)
Relatívna neistota (DCP)	100 kΩ...5 MΩ, ±15%
Absolútna neistota (DCP)	0 Ω...100 kΩ, ±15 kΩ
Rozsah napätia	0...600 V
Tolerancia napätia	0...100 V, ±5 V 100...600 V, ±5 %

Rozhranie
Protokol	HS-CAN
Prenosová rýchlosť	250 kbaud
Zakončovací odpor	124 Ω, vnitřní

Hodnoty reakcie
Menovitá hodnota reakcie Alarm 1 (alarm)	30 kΩ...1 MΩ (predvolené 100 kΩ)
Menovitá hodnota reakcie Alarm 2 (varovanie)	40 kΩ...2 MΩ (predvolené 200 kΩ)
Neistota odozvy (podľa IEC 61557-8)	±15 %
Hysteréza	25 %
Faktor priemerovania F_AVE	1...10 (predvolené 10)
Doba odozvy t_an (DCP) Prepnutie R_F: 10 MΩ - R_an/2; pri Ce = 1 μF; Un = 600 V DC	t_an ≤ 20 s (pri F_AVE = 10), behom vlastného testu t_an +10 s
Oneskorenie merania po zapnutí (a zopnutí napäťových relé)	≤ 3 s (
Vypínací čas t_ab (DCP) Prepnutie R_F: R_an/2...10 MΩ; pri Ce = 1 μF; Un = 600 V DC	t_ab ≤ 40 s (při F_AVE = 10), behom vlastného testu t_ab +10 s

Mechanické vlastnosti, klimatické podmienky, EMC
EMC	IEC 61326-2-4
Kategória prepätia	II
Stupeň znečištenia	2
Rozsah použitia	5 000 m n.m.

Konektor (Tyco)
Typ púzdra čidla	1719183-1, 1719183-2, 1719183-3 (čierna, biela, modrá)
Kód čidla	C-1719183
Prevedenie kontaktov (pocínovania)	5-963715-1
Prierez vodičov	0,50...0,75 mm²
Kód kontaktov	929454
Krimpovacie kliešte	539635-1

Všeobecné dáta
Pracovný režim	trvalá prevádzka
Stupeň ochrany	IP5K0

Montáž
Doporučené skrutky	4×M5 (niesú súčásťou dodávky)
Max. uťahovací moment skrutiek	2,25±0,25 Nm

F_AVE = 10 je doporučená hodnota pre elektromobily a hybridné vozy.

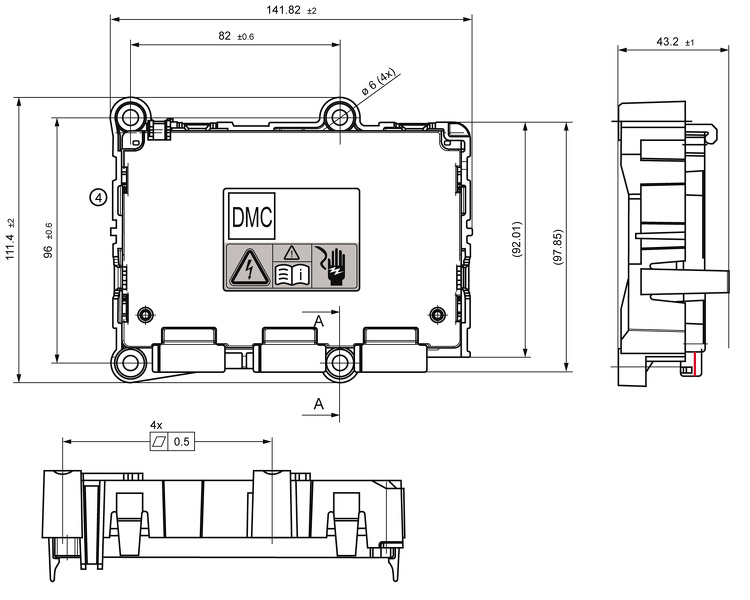

Rozmery iso165C

Súbory na stiahnutie

Katalógový list

Katalógový list - iso165C

(PDF, 350 kB)

Výkresy

EPLAN - iso165c

(ZIP, 1.2 MB)

Brožúra

Prehľad monitorov izolačného stavu pre elektromobilitu

(PDF, 265 kB)
