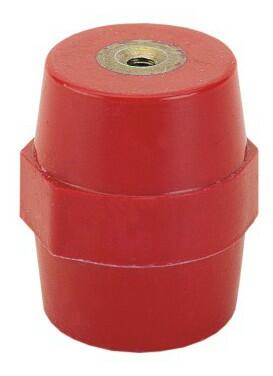

Podperné a distančné izolátory typu DB
Podperné a distančné izolátory s dobrými elektrickými a mechanickými vlastnosťami a teplotnou odolnosťou v rozmedzí -40°C až +130°C
Cena od 1,69 EUR
od 2,08 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (36)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu Podperné a distančné izolátory typu DB (36)
Podpěrný soudkový izolátor
DB 12/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 12 mm; průměr: 10/11 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 12 mm; průměr: 10/11 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
OBJ: 90018
EAN: 4061701222913
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
1,82 EUR/ks
2,24 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 16/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 13/14 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 380 V
Výška: 16 mm; průměr: 13/14 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 380 V
OBJ: 90022
EAN: 4061701223002
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
1,69 EUR/ks
2,08 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 20/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 15/17 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 20 mm; průměr: 15/17 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
OBJ: 90025
EAN: 4061701223088
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,82 EUR/ks
2,24 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 20/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 15/17 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 20 mm; průměr: 15/17 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
OBJ: 90026
EAN: 4061701223118
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,82 EUR/ks
2,24 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 25/P M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25,2 mm; průměr: 15/19 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 25,2 mm; průměr: 15/19 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90029
EAN: 4061701223194
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
1,88 EUR/ks
2,31 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 25/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25,2 mm; průměr: 15/19 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 25,2 mm; průměr: 15/19 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90030
EAN: 4061701223224
Záruka: 24 m.
Skladom v GHV
skladom >200 ks
1,94 EUR/ks
2,39 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 30/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 26/30 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 26/30 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90033
EAN: 4061701223316
Záruka: 24 m.
Skladom v GHV
skladom >400 ks
2,48 EUR/ks
3,05 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 30/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 26/30 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 26/30 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90034
EAN: 4061701223347
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
2,48 EUR/ks
3,05 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90037
EAN: 4061701223439
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
2,67 EUR/ks
3,28 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90035
EAN: 4061701223378
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
2,67 EUR/ks
3,28 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90036
EAN: 4061701223408
Záruka: 24 m.
Skladom v GHV
skladom >400 ks
2,67 EUR/ks
3,28 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 35/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35,5 mm; průměr: 35/41 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35,5 mm; průměr: 35/41 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90038
EAN: 4061701223460
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
3,88 EUR/ks
4,77 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 35/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35,5 mm; průměr: 35/41 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35,5 mm; průměr: 35/41 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90039
EAN: 4061701223491
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,88 EUR/ks
4,77 EUR s DPH
+-
Podpěrný soudkový izolátor
DB 40/P M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 40/46 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 40 mm; průměr: 40/46 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90439
EAN: 4061701226928
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
4,12 EUR/ks
5,07 EUR s DPH
+-
Popis produktu
Izolátory sú vyrobené z polyesterového materiálu, zosilneného skelnými vláknami, červené farby. DB izolátory sú prakticky nerozbitné, majú veľmi dobré elektrické a mechanické vlastnosti a môžu preto pracovať v obtiažných prevádzkových podmienkach.Rozšírené informácie
| Prevádzková teplota: | -40...130 °C |
|---|---|
| Odolnosť proti ohni: | norma UL 94-VO |
| Medz pevnosti: | tolerancia ±10 % |
Schéma
| Typ | M | H (mm) |
D1 (mm) |
D2 (mm) |
S (mm) |
Prevádzkové napätie (V) |
Balenie | Objednacie číslo |
| DB 12/P | M 4 | 12 | 10 | 11 | 3 | 220 | 100 | 90018 |
|---|---|---|---|---|---|---|---|---|
| DB 16/P | M 4 | 16 | 13 | 14 | 6 | 380 | 100 | 90022 |
| DB 20/P | M 4 | 20 | 15 | 17 | 8 | 500 | 100 | 90025 |
| M 6 | 90026 | |||||||
| DB 25/P | M 5 | 25 | 15 | 19 | 9 | 600 | 250 | 90029 |
| M 6 | 90030 | |||||||
| DB 30/P | M 6 | 30 | 26 | 30 | 10 | 600 | 80 | 90033 |
| M 8 | 90034 | |||||||
| DB 34/P | M 6 | 35 | 28 | 32 | 10 | 1000 | 64 | 90035 |
| M 8 | 90036 | |||||||
| M 10 | 90037 | |||||||
| DB 35/P | M 6 | 35 | 35 | 41 | 10 | 1000 | 36 | 90038 |
| M 8 | 90039 | |||||||
| M 10 | 90040 | |||||||
| DB 45/P | M 6 | 45 | 35 | 41 | 15 | 1500 | 27 | 90041 |
| M 8 | 90042 | |||||||
| M 10 | 90043 | |||||||
| M 12 | 90044 | |||||||
| DB 50/P | M 8 | 51 | 29 | 36 | 20 | 2000 | 36 | 90046 |
| M 10 | 90047 | |||||||
| M 12 | 90048 | |||||||
| DB 65/P | M 8 | 63,5 | 35 | 41 | 30 | 3000 | 22 | 90050 |
| M 10 | 90051 | |||||||
| M 12 | 90052 | |||||||
| DB 75/P | M 8 | 76 | 36 | 50 | 25 | 5000 | 12 | 90053 |
| M 10 | 90054 | |||||||
| M 12 | 90055 | |||||||
| DB 750/P | M 12 | 75 | 52 | 65 | 25 | 5000 | 8 | 90057 |
| M 16 | 90058 |
| Typ | Napätie preskoku po povrchu |
Vnútorné prierazné napätie |
Pevnosť v ťahu (max) |
Pevnosť v ohybe (max) |
Pevnosť v tlaku (max) |
Doťahovací moment (max) |
| DB 16/P | 3 kV | 8 kV | 1 kN | 0,5 kN | 5 kN | 2-4 Nm |
|---|---|---|---|---|---|---|
| DB 20/P | 4 kV | 15 kV | 1,5 kN | 0,6 kN | 6 kN | 4-8 Nm |
| DB 25/P | 7 kV | 20 kV | 3 kN | 1,8 kN | 21 kN | 6-8 Nm |
| DB 30/P | 8 kV | 23 kV | 5 kN | 2,5 kN | 44 kN | 12-16 Nm |
| DB 34/P | 10 kV | 30 kV | 8 kN | 4,5 kN | 65 kN | 12-24 Nm |
| DB 35/P | 10 kV | 30 kV | 11 kN | 8 kN | 80 kN | 12-26 Nm |
| DB 45/P | 12 kV | 40 kV | 12 kN | 8 kN | 80 kN | 14-36 Nm |
| DB 50/P | 12 kV | 40 kV | 8,5 kN | 4,5 kN | 68 kN | 10-36 Nm |
| DB 65/P | 15 kV | 40 kV | 15 kN | 7 kN | 83 kN | 12-36 Nm |
| DB 75/P | 25 kV | 50 kV | 23 kN | 9 kN | 100 kN | 22-36 Nm |
| DB 750/P | 25 kV | 50 kV | 28 kN | 15 kN | 150 kN | 22-50 Nm |
Súvisiace produkty
Varianty: 67
Spojovací a montážny materiálpre izolátory a držiaky zbernícSvorník so závitom
Šesťhranné distančné stĺpiky, pozinkované
Mohlo by vás zaujímať
Podujatia
24.09.2025
Hľadáte odpovede na otázky spojené s kontrolami elektrických zariadení, revíziami rozvádzačov alebo termodiagnostikou rozvádzačov a strojov? Príďte 24. septembra na konferenciu Eltech 2025 v Prahe...
07.10.2025 - 09.10.2025
XIV. Celoslovenské stretnutie projektantov sa blíži! Pridajte sa k nám na najvýznamnejšej odbornej konferencii v krásnom prostredí Nízkych Tatier a buďte pri aktuálnych trendoch v projektovaní,...
Mimoriadne akcie
01.09.2025 - 30.09.2025
Akčná cena na vybrané modely termokamier HIKMICRO
Pre zákazníkov sme spoločne so spoločnosťou HIKMICRO pripravili zvýhodnené podmienky na nákup kamier zo zoznamu nižšie. Neváhajte a využite zľavu...
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux.
Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...
Novinky
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
01.08.2025
Nový rad chladiacich zariadení PROTEMP stanovuje nové štandardy v oblasti efektivity a kompaktnosti a využíva pritom osvedčené výhody technológie chladenia na základe Peltierovho javu. Vďaka zvýšenej...
Odborné články
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
