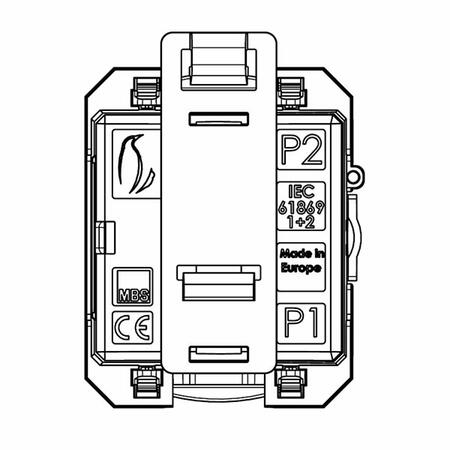

KBR 18L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Primárny m. prúd: 100...250 A

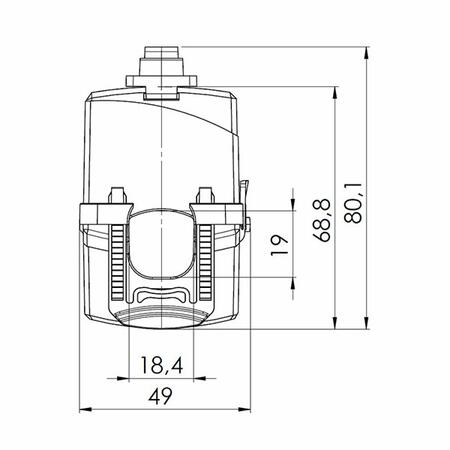

Primárny vodič Ø: max 18 mm
Šírka: 49 mm
Výška: 68,8 mm
Hĺbka: 59 mm
Cena od 61,50 EUR
od 75,65 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (11)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu KBR 18L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel (11)
Filtrace
Na sklade
Primárny menovitý prúd
Sekundárny prúd
Trieda presnosti
Menovitý výkon
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 100/1A; 0,3VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,3VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,3VA
Třída přesnosti: 1
OBJ: 18L-0001
EAN: 4061701351811
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
65,39 EUR/ks
80,43 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 150/5A; 1VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18L-5001
EAN: 4061701351880
Záruka: 24 m.
Skladom v GHV
skladom 9 ks
61,50 EUR/ks
75,65 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 200/5A; 1,5VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18L-5002
EAN: 4061701351897
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
61,50 EUR/ks
75,65 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 250/5A; 2VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
OBJ: 18L-5004
EAN: 4061701351910
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
61,50 EUR/ks
75,65 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 125/1A; 0,5VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
OBJ: 18L-0002
EAN: 4061701351828
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
65,39 EUR/ks
80,43 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 150/1A; 1VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18L-0003
EAN: 4061701351835
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
65,39 EUR/ks
80,43 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 200/1A; 0,2VA; tř.0,5Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,2VA
Třída přesnosti: 0,5
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,2VA
Třída přesnosti: 0,5
OBJ: 18L-0004
EAN: 4061701351842
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
70,43 EUR/ks
86,63 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 200/1A; 1,5VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18L-0005
EAN: 4061701351859
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
65,39 EUR/ks
80,43 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 250/1A; 1VA; tř.0,5Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Převod transformátoru: 250/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 18L-0006
EAN: 4061701351866
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
70,43 EUR/ks
86,63 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 250/1A; 2,5VA; tř.1Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 18L-0007
EAN: 4061701351873
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
65,39 EUR/ks
80,43 EUR s DPH
+-
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 18L; 250/5A; 1VA; tř.0,5Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 18L-5003
EAN: 4061701351903
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,49 EUR/ks
81,78 EUR s DPH
+-
Voliteľné príslušenstvo k KBR 18L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Příchytka na lištu DIN na KBR 18L, KBR 28
KBR 18L, KBR 28
Zjistit více
Zjistit více
OBJ: 55017
EAN: 4061701165623
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
3,36 EUR/ks
4,13 EUR s DPH
+-
Popis produktu
Násuvný merací transformátor s rozoberateľným jadrom pre primarne menovité prúdy od 100 do 250 A, sekundárny prúd 5 A nebo 1 A, jmenovité výkony 0,3 až 2,5 VA. K dodání ve třídě přesnosti 0,5 a 1.
Transformátor KBR 18L najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Transformátory KBR sú vyrobené v súlade s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,2 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5 a FS10
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Odpor záťaže napäťového výstupu: min. 1kΩ
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +50°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 18 mm |
|---|---|
| Šírka | 49 mm |
Parametre variant k KBR 18L - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 100 A | 0,3 VA | 18L-0001 | |||
| 125 A | 0,5 VA | 18L-0002 | |||
| 150 A | 1 VA | 18L-5001 | 18L-0003 | ||
| 200 A | 0,2 VA | 18L-0004 | |||
| 1,5 VA | 18L-5002 | 18L-0005 | |||
| 250 A | 1 VA | 18L-5003 | 18L-0006 | ||
| 2 VA | 18L-5004 | ||||
| 2,5 VA | 18L-0007 | ||||
