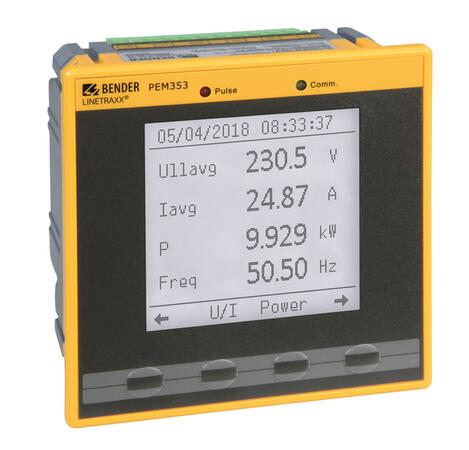

PEM353-N - Digitálny panelový multimeter a analyzátor siete

Popis produktu

• Trieda presnosti podľa IEC 62053-22: 0,5S
• Pracovný rozsah teplôt -25...+55°C
• 4-kvadrantové meranie

Merané veličiny

• Fázové napätia U_L1, U_L2, U_L3 [V]
• Združené napätia U_L1L2, U_L2L3, U_L3L1 [V]
• Fázové prúdy I₁, I₂, I₃ [A]
• Prúd N-vodičom (nameraný) I₄[A]
• Kmitočet f [Hz]
• Fázový uhol napätia a prúdu [°]
• Výkon pre každú fázu: činný P [kW], jalový Q [kVAr], zdanlivý S [kVA] kvar
• Celkový výkon: činný P [kW], jalový Q [kVAr], zdanlivý S [kVA] kvar
• Účiník PF a DPF [-]
• Napäťová nesymetria [%]
• Prúdová nesymetria [%]

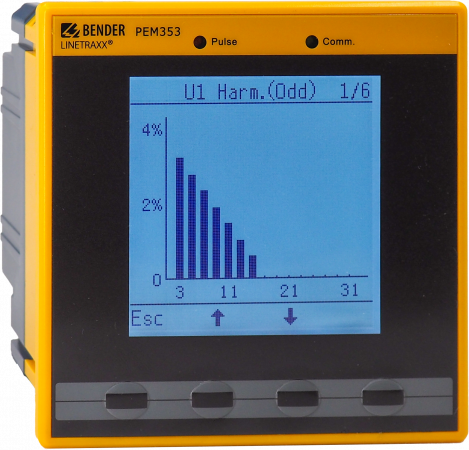

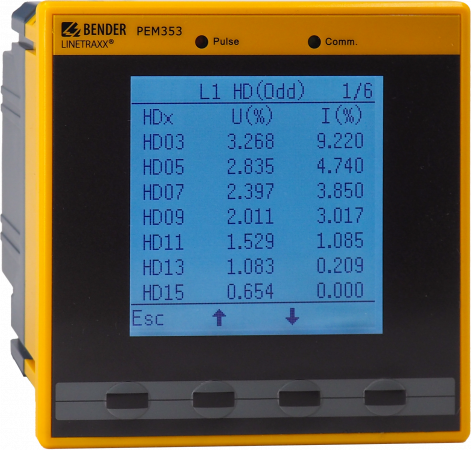

• Celkové harmonické skreslenie do 31. harmonickej (THD) pre U a I [%]
• k-faktor pre I

Ďalšie funkcie

• Impulzný LED výstup pre kWh a kVAr
• Záznam merania výkonov a prúdov v nastaviteľnom časovom intervale (DMD: I₁, I₂, I₃, P, Q, S)
• Záznam špičkovej hodnoty výkonov a prúdov spolu s dátumom a časom
• Záznam spotreby energie - celková a pre každý kvadrant
• Komunikačné rozhranie RS-485 s protokolom Modbus/RTU, BACnet MS/TP, DNP
• 4 x digitálny vstup
• 2 x digitálny releový výstup

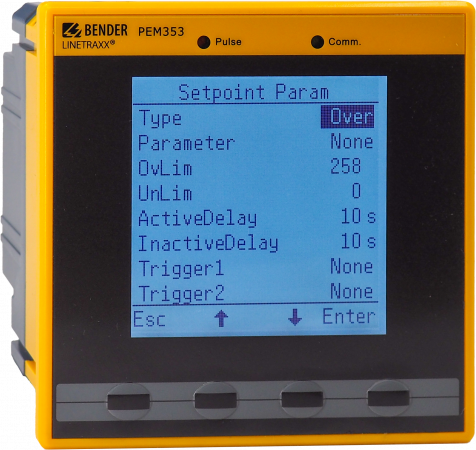

• Programovateľné alarmy

PEM 353-N má naviac oproti štandardnej verzii

• Meranie prúdu v N vodiči, I₄ 5A
• Reziduálny prúd I_r výpočtom
• Denný log záťaže, 60 dní (2 mesiace), celková činná, jalová a zdanlivá energia pre každú fázu, špičkový požadovaný výkon (P, Q, S)
• Mesačný log záťaže, 36 mesiacov (3 roky), celková činná, jalová a zdanlivá energia pre každú fázu, mesačné špičkový požadovaný celkový výkon s časovou značkou (P, Q, S)
• Záznamník pre 5 záznamníkov každý až s 16 meracími kanálmi, v každom kanáli možnosť výberu z 328 hodnôt, nastaviteľný interval 60s až 40 dní
