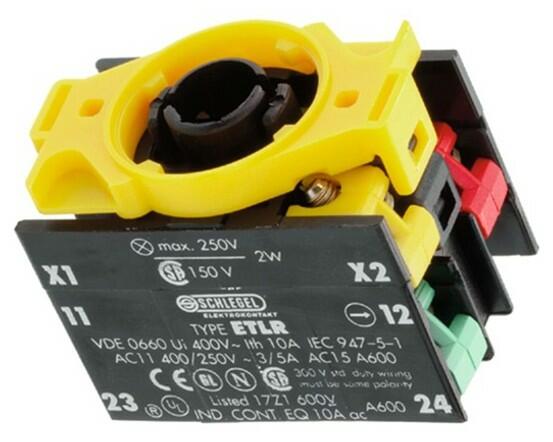

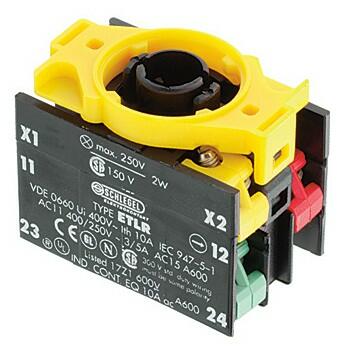

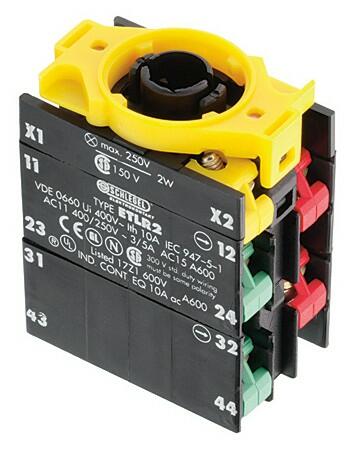

Blok kontaktov rad ET...
Modulové kontakty pre hlavice ovládačov
- pripojenie pomocou skrutkových svoriek
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Kontaktné jednotky a objímky osvetlenia radu ET... s dráhou zopnutia 6 mm.Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | ET... |
| Schválenie | CE, CSA, GOST-R, UL |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 6 mm |
| Pripojenie: | skrutkové svorkovnice |
| Materiál kontaktov: | AgNi |
| Maximálne prevádzkové teploty: | -30 °C .....70°C (bez osvetlenia) |
| -30°C .....55°C (s osvetlením - žiarovky) | |
| -30°C .....65°C (s osvetlením LED) | |
| Maximálne skladovacie teploty: | -50°C .....70°C |
| Mechanická životnosť: | 1 milión operácií |
| Elektrická životnosť: | 1 milión cyklov pri menovitom zaťažení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimálny prúd: | 1mA (v laboratórnych podmienkach) |
| Minimálne napätie: | 5 V |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K Elektrické údaje podľa IEC/EN 60947-5-1
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC15 | DC13 |
| Menovité izolačné napätie Ui: | 400V | 400V |
| Menovité prevádzkové napätie Ue: | 400V / 250V | 400V / 250V / 125V / 60V / 24V |
| Menovitý prevádzkový prúd Ie: | 3A / 5A | 0,12A / 0,2A / 0,4A / 1A / 2A |
| Vypínacia kapacita: | 10Ie | 1,1Ie |
| Dohodnutý tepelný prúd: | 10A | 10A |
Elektrické údaje podľa IEC/EN 61058-1
| Menovité napätie Ue: | 250V AC | / 440 VAC |
| Menovitý prúd Ie: | 10(6)A | / 6(3)A |
Technické údaje - osvetlenia
| Typ objímky: | BA9s |
| Max. napätie žiarovky: | 250V (CSA max. 150V) |
| Max. výkon: | 2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
| Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
| Prevádzkový prúd: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
