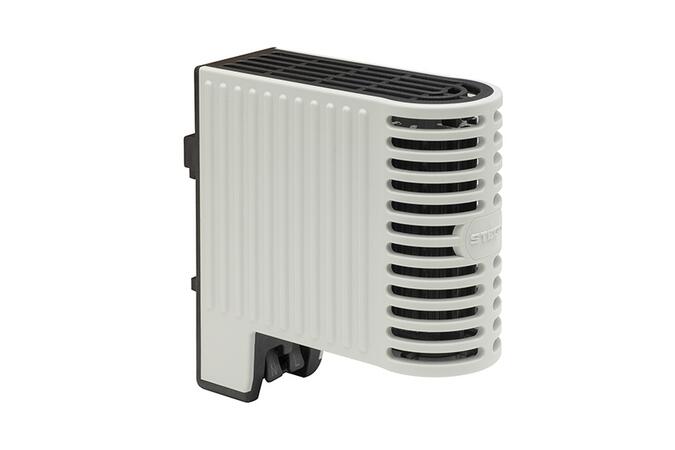

LTS 064 - Polovodičové topné těleso
Tepelné výkony: 20, 30 a 40 W
Malé polovodičové topné těleso s ochranným plastovým krytem k zajištění minimální požadované teploty a zabránění kondenzace vlhkosti.
Napětí: 120-240 V AC/DC
Dopyt na produktPorovnať
Varianty k produktu LTS 064 - Polovodičové topné těleso (3)
Rozměry: 105 x 38 x 99 mm; Hmotnost: 0,2 Kg; Barva: bílá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Rozměry: 105 x 38 x 99 mm; Hmotnost: 0,2 Kg; Barva: bílá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Rozměry: 105 x 38 x 99 mm; Hmotnost: 0,2 Kg; Barva: bílá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 6,0A
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Popis produktu
Topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti. Topná tělesa jsou dimenzována pro trvalý provoz.
Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.Těleso je vybaveno hliníkovm zářičem s plastovým krytem, které zabrání popálení při nechtěném dotyku.
Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
Odolnost proti nárazu a mikrovibracím
Všechna topná tělesa s krytem ve tvaru smyčky byla úspešně testována proti nárazům a mikrovibracím.
Jsou tak vhodná pro aplikace nebo situace, kde vlivem provozu docházím k silným vibracím jako je železniční a silniční doprava, mobilní aplikace (antény, stožáry), větrné elektrárny a stojany, lampy s osvětlením nebo stožáry s elektronikou (kamerové nebo detekční systémy).
Vše je v souladu s normami: DIN EN 60068-2-27:2010-02, DIN EN 60068-2-64:2009-04 ve vztahu dle normy DIN EN IEC 61373:2011-04, kat. 1 B.
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost proti nárazu a mikrovibracím
- Široký rozsah napájecích napětí od 120-240 V AC/DC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Rozšírené informácie
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Povrchová teplota | < +80 °C (+176 °F) neplatí pro horní mřížku |

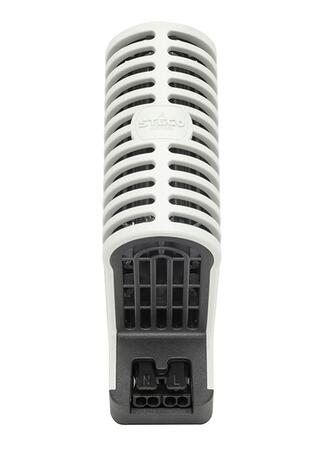

| Připojení |
2 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou) |
| Kryt |
plast dle UL94 V-0, černý a bílý |
| Rozměry | 105 x 38 x 99 mm |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Váha | 0,2 kg |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / II (uzeměním) |
| Schválení |
VDE, EAC |
| Poznámka | Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
| 06401.0-00 | 20 W | 2 A | 4 A |
|---|---|---|---|
| 06402.0-00 | 30 W | 2 A | 4 A |
| 06403.0-00 | 40 W | 4 A | 6 A |
| 1 při pokojové teplotě 20 °C (+68 °F) | |||
Schéma
Příklad zapojení
Technické parametre
Parametry
| Plastový ochr. kryt |  Áno |
|---|---|
| S ventilátorem |  Nie |
| S vestavěným termostatem | Nie |
| Výbušné prostředí | Nie |
