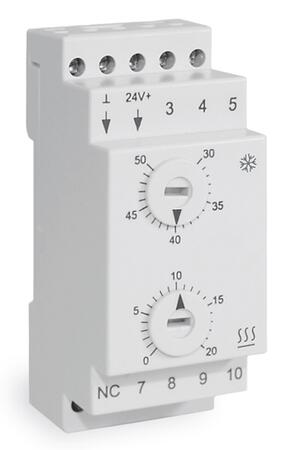

SCC-003-A - Termostat pre Peltier

Nastaviteľný mechanický termostat so spínacím kontaktom (NO) určeným pre spínanie chladiaceho zariadenia Peltier
Cena 97,30 EUR
116,76 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Varianty k produktu SCC-003-A - Termostat pre Peltier (1)

SCC-003-A Termostat pro Peltier
Termostat pro Peltier
SCC-003-A
Napájecí napětí: 24VDC; Přepínací kontakt pro Peltier 16A; Spínací kontakt pro ventilátor 2(1)A; Hystereze 1K;
Uchycení na DIN lištu; Rozsah nastavení topení: 0...20°C; chlazení: 30...50°C;
OBJ: GHV11
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
97,30 EUR/ks
116,76 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Termostat SCC-003-A je špeciálne navrhnutý pre reguláciu teploty chladiacich  jednotiek Peltier.

Automaticky prepína medzi kúrením a chladením pomocou nastavených spínacích teplôt. Prepnutie je uskutečnené prepólovaním chladiacej jednotky. Táto vlastnosť dokáže udržať vnútornú teplotu v skrini s veľkou presnosťou na požadovanej hodnote.

  • Rozsah nastavení pre chladenie +30 až +50 °C
  • Rozsah nastavení pre kúrenie 0 až +20 °C
  • Veľmi nízka hysterézia spínania - 1 K
  • Napájacie napätie 24 VDC
  • Maximálny prúd 16 A
  • Vysoký spínaný výkon
  • Malé Kompaktné rozmery
  • Jednoduchá montáž na DIN lištu
  • Jednoduché ovládanie


Rozšírené informácie

Schéma

Schéma zapojení termostatu SCC-003-A
Rozměrové schéma termostatu SCC-003-A

Technické parametre

Objednacie čísloGHV11
Pracovné napätie 24 V DC
Hysterézia 1 K
Typ kontaktu 2x spínací kontakt (kúrenie a chladenie) s neutrálnou polohou
- peltierov článok
- spínací kontakt (ventilátor)
Príkon cca 1 W
Spínací prúd

Peltierov článok:   16A
výstup ventilátora: 2(1)A

Rozsah kúrenie:      0 .... 20 °C
chladenie:  30 .... 50 °C
Pripojenie skrutkovacia svorka 0,5 .... 2,5 mm2
Uchytenie na DIN lištu (35mm)
Kryt plast ABS, šedý (RAL7035)
Rozmery 86 x 36 x 59 mm
Úprava - samostatný regulačný rozsah pre kúrenie a chladenie
- neutrálna zóna 10K, najmenej od 10K
- ventilátor je aktívny len pri kúrení alebo chladení
Trieda ochrany III
Prevádzková/skladovacia teplota -10 .... +55 °C
Stupeň krytia IP20
