Meracie prúdové transformátory rad W1-5..., W10...pre systém RCM, RCMS a EDS

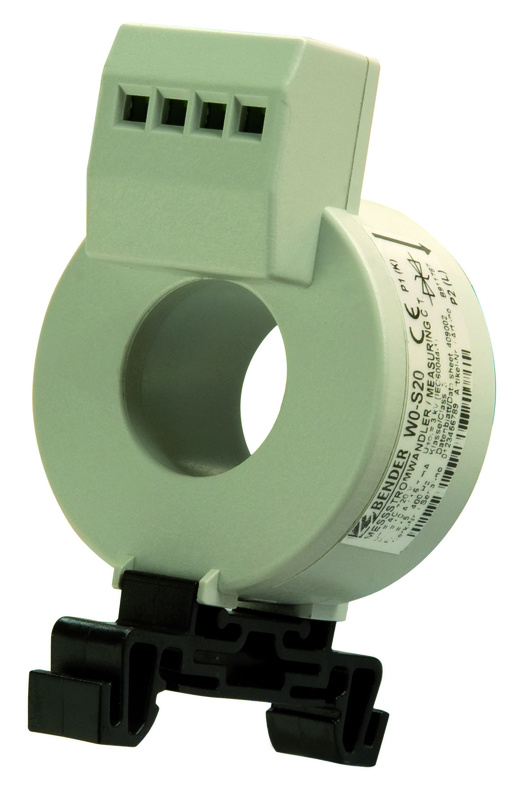

Meracie transformátory rad W1-5... a W10... s kruhovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
Varianty k produktu W1-5..., W10 transformátory pre RCM, RCMS a EDS (6)
D=20mm
Měřicí proudový transformátor k RCM, RCMS a EDS systémům
Popis produktu
- Široká dostupnosť konštrukčne odlišných meracích transformátorov prúdu umožňuje akceptovať individuálne požiadavky monitorovanej sústavy
- Všetky transfotmátory sú veľmi citlivé a dokážu merať aj veľmi malé rozdielové prúdy
- Dvojvodičové prepojenie s vyhodnocovacím zariadením
- Pri montáži je nutné dodržať pravidlá, aby všetky príslušné vodiče (okrem vodiča PE!!!) prechádzali transformátorom
Rozšírené informácie
Prevedenie | Štandardné |
Menovité izolačné napätie | AC 720 V |
---|---|
Menovité rázové napätie/stupeň znečištenia | 3 kV/3 |
Menovité skúšobné napätie podľa IEC 60044-1 | AC 3 kV |
Menovitý pomer (primár: sekundár) | 600:1 |
Menovitá záťaž | 180 Ω |
Menovitý primárny prúd | 10 A |
Maximálny trvalý pracovný prúd | 100 A |
Minimálny primárny prúd | 10 mA |
Maximálny krátkodobý prúd | 14 kA / 1 s |
Maximálny rázový prúd | 35 kA / 30 ms |
Menovitý kmitočet | 15...400 Hz |
Vnútorný odpor | 5...8 Ω |
Menovitý výkon | 50 mVA |
Trieda presnosti | 3 |
Pracovná teplota | -10...55 °C |
Samozhášateľnosť | UL94V-0 |
Jednodrôtový vodič 0,75 mm2 | < 1 m |
Jednodrôtový vodič, krútený 0,75 mm2 | < 10 m |
Tienený vodič > 0,75 mm2 | 40 m |
Rozmery
Typ | A | B | C | D | ØE | Hmotnosť |
W10/600 | -- | 2000 | -- | -- | 10 | 0,05 kg |
---|---|---|---|---|---|---|
W0-S15 | -- | -- | -- | -- | 15 | 0,15 kg |
W1-S35 | 100 | 79 | 26 | 48,5 | 35 | 0,25 kg |
W2-S70 | 130 | 110 | 32 | 66 | 70 | 0,38 kg |
W3-S105 | 170 | 146 | 38 | 94 | 105 | 0,60 kg |
W4-S140 | 220 | 196 | 48,5 | 123 | 140 | 1,50 kg |
W5-S210 | 299 | 284 | 69 | 161 | 210 | 2,20 kg |
Prehľad vhodných vyhodnocovacích zariadení
Typ | RCM 420 |
RCM 470LY |
RCMS 460 |
RCMS 490 |
EDS 440 |
EDS 460 |
EDS 490 |
W10/600 | • | • | • | • | • | • | • |
---|---|---|---|---|---|---|---|
W0-S15 | • | • | • | • | • | • | • |
W1-S35 | • | • | • | • | • | • | • |
W2-S70 | • | • | • | • | • | • | • |
W3-S105 | • | • | • | • | • | • | • |
W4-S140 | • | • | • | • | • | • | • |
W5-S210 | • | • | • | • | • | • | • |
