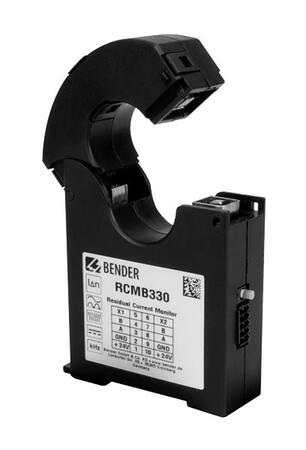

RCMB330 - transformátor s rozhraním Modbus RTU

Meracie prúdové transformátory RCMB330 s rozoberateľným jadrom

Citlivé meracie prúdové transformátory RCMB330 na meranie AC a DC reziduálnych prúdov s rozoberateľným jadrom a s rozhraním RS-485/Modbus RTU

Cena 752 EUR
902,40 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RCMB330 - transformátor s rozhraním Modbus RTU (1)

RCMB330 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMB330
Rozebíratelné jádro, vnitřní průměr 25 mm
Hodnota reakce nastavitelná Idn = 30...500 mA
Měřicí rozsah 10...500 mA, DC...100 kHz
Us = 19,2...28,8 V
Rozhraní Modbus/RTU
OBJ: B74043160
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
752 EUR/ks
902,40 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RCMB330 - transformátor s rozhraním Modbus RTU

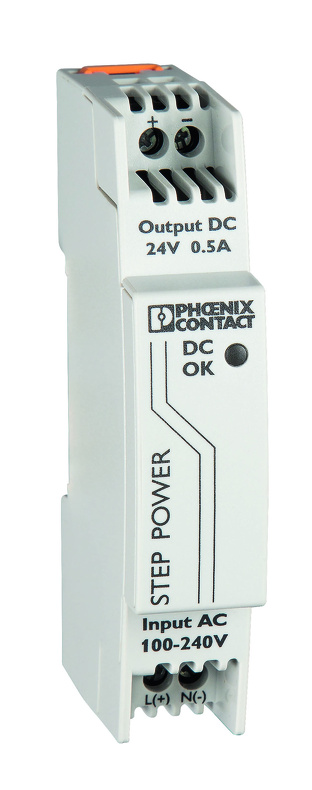

STEP-PS/1 AC/24 DC/0,5 - Napájací zdroj
Napájací zdroj
STEP-PS/1AC/24DC/0.5
Napájecí zdroj na DIN lištu 24 V, 0,5 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053110
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
64 EUR/ks
76,80 EUR s DPH
Porovnání
+-
Košík

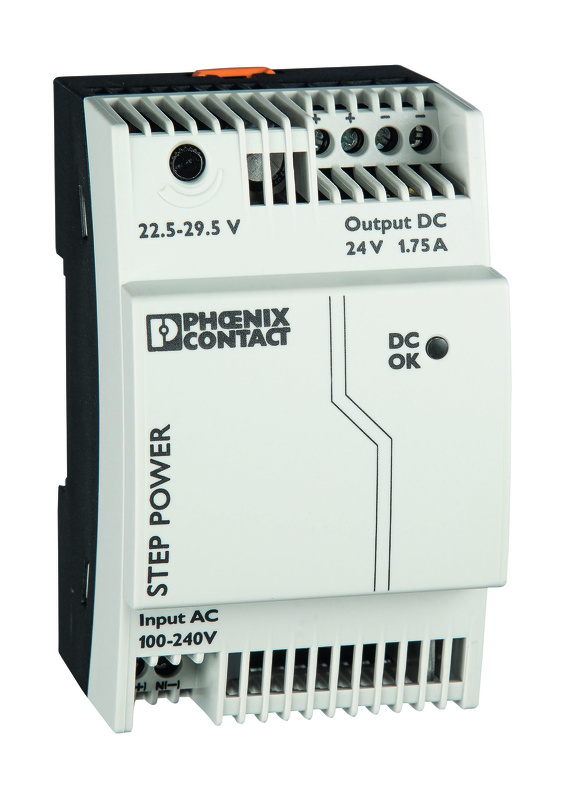

STEP-PS/1 AC/24 DC/1,75 - Napájací zdroj
Napájací zdroj
STEP-PS/1AC/24DC/1.75
Napájecí zdroj na DIN lištu 24 V, 1,75 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
109 EUR/ks
130,80 EUR s DPH
Porovnání
+-
Košík

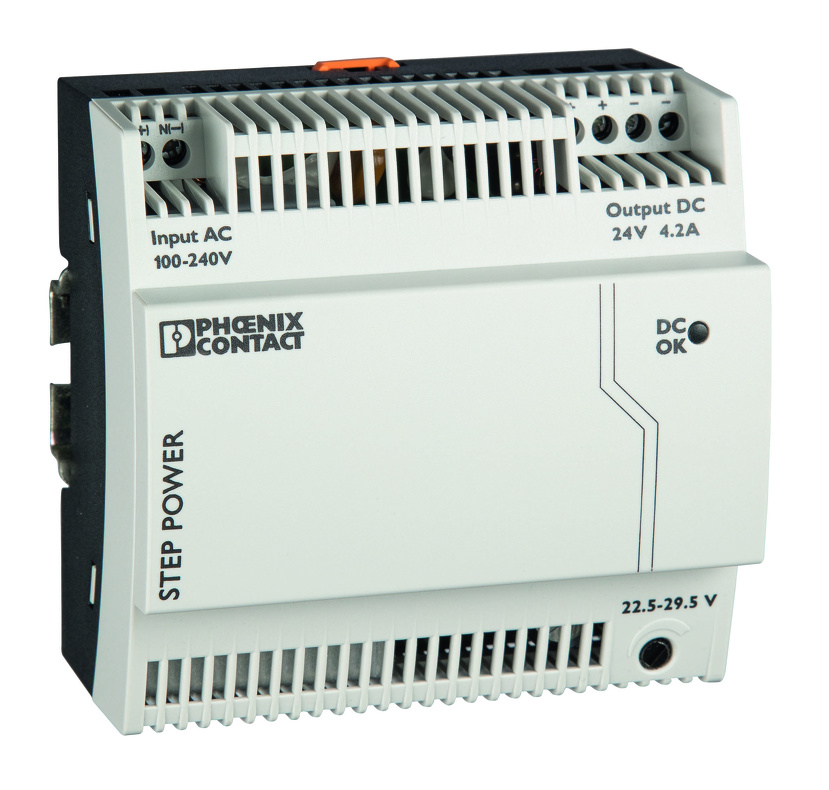

STEP-PS/1 AC/24 DC/4,2 - Napájací zdroj
Napájací zdroj
STEP-PS/1AC/24DC/4.2
Napájecí zdroj na DIN lištu 24 V, 4,2 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053112
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
170 EUR/ks
204 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Popis prístroja

Meracie prúdové transformátory RCMB330 sú určené na meranie AC a DC reziduálnych prúdov v uzemnených sieťach (TN a TT). Prístroje umožňujú meranie unikajúcich prúdov v rozmedzí IΔ = 10…500 mA a vo frekvenčnom rozsahu DC…100 kHz.
Dve samostatne nastaviteľné hodnoty reakcie umožňujú rozlišovať medzi výstrahou a alarmom.
Prístroje sú vybavené rozhraním RS-485 s protokolom Modbus RTU na vyčítanie meraných hodnôt a na prenos alarmových stavov. Rozhranie RS-485 možno taktiež využiť k nastavovaniu parametrov meracieho transformátora.

Vlastnosti

  • Trvalé monitorovanie reziduálneho prúdu v súlade s nemeckou nromou VGUV Vorschrift 3
  • Jednoduchá inštalácia na DIN lištu alebo pomocou skrutiek
  • Rozhranie RS-485 s protokolom Modbus RTU na vyčítanie meraných hodnôt a nastavovania parametrov
  • Frekvenčný rozsah DC…100 kHz
  • Multifunkčná LED pre signalizáciu prevádzkových stavov
  • Digitálne nastaviteľné filtre na snímanie AC alebo DC zložky prúdu (dolné priepuste pre prúdy typu B podľa IEC 60755, typu B+ podľa VDE 0664-400)
  • Možnosť samostatného vyhodnotenia AC a DC zložky aj RMS hodnoty reziduálneho prúdu
  • Inštalácia bez potreby demontáže primárnych vodičov
  • Možnosť aktualizácie firmware - rozšírenie alebo modifikácia vlastností prístroja
  • Odolnosť voči záťažovým prúdom vďaka magnetickému tieneniu
  • Napájacie napätie DC 24 V

Normy

Merací prúdový transformátor RCMB330 spĺňa požiadavky normy IEC 62020-1:2020.


Rozšírené informácie

Rozmery

Rozmery meracieho prúdového transformátora RCMB300 v mm

Technické parametre

Parametry

SignalizáciaLED
Výstupné relé-
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bano Ano
Frekvenčný rozsah0 Hz … 100 kHz
Počet meracích kanálov1
Prahové hodnoty lΔn150 % … 100 %
Prahové hodnoty lΔn230 mA … 0,5 A
Oneskorenie reakcie ton0,05 s … 3600 s
Oneskorenie pri spustení t0  … 3600 s
Oneskorenie uvoľnenia toff0  … 3600 s
Montáž na DIN lištuano ANO
Montáž pomocou skrutiekano ANO
Rozhranie BMSbe Ne
Modbus RTUano Ano
Rozhranie NFCbe Ne
Rozsah pracovných teplôt-25 °C … 70 °C
PoznámkaFrekvenčný rozsah: DC...100 000Hz
