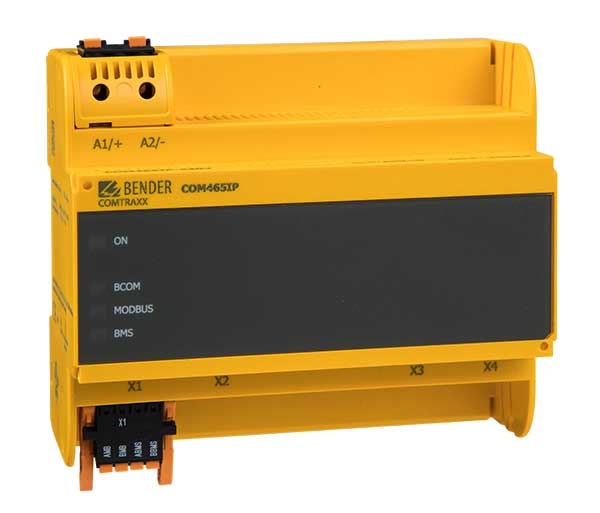

COM465IP - Prevodník rozhrania BMS - BCOM/Modbus TCP/Modbus RTU
Prevodník rozhrania zo zbernice BMS na protokol BCOM, Modbus TCP alebo Modbus RTU a monitor stavu pre systémy Bender.
Prevodník rozhrania COM465IP je schopný previesť dáta zo zbernice BMS na protokoly BCOM, Modbus RTU alebo Modbus TCP. Môže byť použitý aj ako Ethernetová brána s webovým serverom.
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu COM465IP - Prevodník rozhrania BMS - BCOM/Modbus TCP/Modbus RTU (3)
Prevodník
COM465IP-24-230V-A,C,EUs: AC/DC 24...240V, 50...60Hz
AKCE modul A,C,E zdarma
AKCE modul A,C,E zdarma
Prevodník
COM465IP-24-230V-A,B,C,D,EUs: AC/DC 24...240V, 50...60Hz
Funkční moduly A, B, C, D, E
AKCE modul A,C,E zdarma
Funkční moduly A, B, C, D, E
AKCE modul A,C,E zdarma
Prevodník
COM465IP-24-230V-A,B,C,EUs: AC/DC 24...240V, 50...60Hz
Funkční moduly A,B,C,E
AKCE modul A,C,E zdarma
Funkční moduly A,B,C,E
AKCE modul A,C,E zdarma
Voliteľné príslušenstvo k COM465IP - Prevodník rozhrania BMS - BCOM/Modbus TCP/Modbus RTU
Voľba A - Individuálne texty, E-maily
Volitelná verze AVoľba B - Modbus/TCP prevodník
Volitelná verze BVoľba C - Nastavenie parametrov
Volitelná verze CVoľba D - Vizualizácia
Volitelná verze DVoľba E - Virtuálne prístroje
Volitelná verze EVoľba F - Integrácia dát tretích strán
Volitelná verze FNastavenie a overenie prístrojov BENDER
Nastaveni - COM465IP-230VNastavenie a overenie prístrojov BENDER
Nastaveni - COM465IP-230V (A,B,C,D)Nastavenie a overenie prístrojov BENDER
Nastaveni - COM465IP-230V (A,B)Nastavenie a overenie prístrojov BENDER
Nastaveni - COM465IP-230V (B)Nastavenie a overenie prístrojov BENDER
Nastaveni - COM465IP-24VPopis produktu
Základná verzia bez funkčných modulov- Monitor stavu s webovým rozhraním pre použitie s meracími zariadeniami Bender BMS a BCOM i s univerzálnymi meracími zariadeniami
- Podporuje zariadenia, ktoré sú pripojené na interné (max. 139 zariadení) alebo externé BMS zbernici (max. 98 * 139 zariadení), k rozhraniu BCOM (viď manuál BCOM), k Modbus RTU alebo k Modbus TCP (max. 247 zariadení)
- Vzdialená signalizácia aktuálne nameraných hodnôt, stavových a alarmových hlásení a parametrov
- Prevodník do Modbus TCP - odčítanie práve nameraných hodnôt, stavových a alarmových hlásení z adries 1...10 vlastnej podsiete cez Modbus TCP
- Rozhranie ethernet s 10/100Mbit/s pre vzdialený prístup cez LAN, WAN alebo internet
- Nastavenie vnútorných parametrov prístroja a parametrov pripojených zariadení pomocou Modbus RTU/Modbus TCP
- Časová synchronizácia pre všetky prepojené zariadenia
- História (1,000 záznamov)
- Záznamníky dát, voľne nastaviteľné (30 * 10,000 záznamov)
- Možno priradiť 50 dátových bodov zariadenia tretích strán (cez Modbus RTU alebo Modbus TCP)
- Priradenie vlastných popisov k zariadeniam, kanálom (meracím bodom) a alarmom
- Monitorovanie výpadku zariadenia
- Odoslanie emailu rôznym užívateľom v prípade alarmu alebo systémovej chyby
- Nastavenie e-mailových oznámení
- Funkcia protokol - ukladá namerané hodnoty a nastavenia pripojených zariadení
- Podporuje externé aplikácie cez protokol Modbus TCP
- Odčítanie aktuálne nameraných hodnôt, stavových a alarmových hlásení pripojených zariadení, jednotný prístup ku všetkým pripojeným zariadeniam cez Modbus TCP cez integrovaný server
- Ovládacie príkazy možno odosielať do zariadenia externej aplikácie cez Modbus TCP
- Prístup cez SNMP protokol (V1, V2C alebo V3) k alarmom a nameraným hodnotám
- Rýchle a jednoduché nastavenie parametrov všetkých zariadení pripojených k prevodníku cez webový prehliadač
- Funkcia protokol - pre dokumentovanie a ukladanie nastavení a nameraných hodnôt, uložené nastavenia možno porovnávať s aktuálnym nastavením zariadenia
- Funkcia protokol dostupná pre bránu a pre každé pripojené zariadenie Bender
- Rýchla a jednoduchá vizualizácia bez akéhokoľvek programovania
- Stav zariadenia, alarmy alebo namerané hodnoty možno organizovať a zobraziť na obrázku pozadí (napríklad plán miestnosti)
- Zobrazenie prehľadu obsahu, ktorý je rozsiahlejší, než jedna strana
- Grafická prezentácia s meradlom časových osí
- Systém vizualizácie, indikácia spoločných alarmov zariadení, webové rozhranie zariadenia zobrazenej kliknutím na zariadení
Rozšírené informácie
Prevodník rozhraní so vstavaným web serverom a monitorom stavu pre pripojenie zariadení firmy Bender k ethernetovým TCP/IP sieťam.
Funkcia
Prevodníky rozhraní a monitory stavu COM465IP sú napojené na existujúcu EDP štruktúru ako počítače. Po ich pripojení do siete a ku kompatibilným produktom Bender je možné pristupovať ku všetkým
zariadeniam z akéhokoľvek počítača cez štandard webových prehliadačov (napríklad Google Chrome, Mozilla Firefox, Internet Explorer). Všetky sieťové informácie budú priamo dostupné.
- Optimálne zobrazenie a vizualizácia zaraidení a stavov siete cez webový prehliadač.
- Sledovanie a analýza kompatibilných produktov Bender (ISOMETER®, ATICS®, RCMS, EDS, Linetraxx® a MEDICS® systémy, univerzálne meracie zariadenia PEM a elektromery)
- Konkrétny prehľad o sieti vďaka individuálnym popisom jednotlivých sietí.
- Výberové zasielanie správ rôznym užívateľom v prípade alarmu.
- Použitie profesionálnych vizualizačných programov prevedením do protokolu Modbus TCP.
- Nastavenie parametrov zariadenia, ukladanie, dokumentovanie a obnovenie parametrov jednoduchým a praktickým spôsobom.
- Uvedenie do prevádzky a diagnostika sietí Bender.
- Vzdialená diagnostika a údržba.
Základné zariadenie
- Podporuje zariadenia, ktoré sú pripojené k internej (max. 139 zariadení) alebo externej BMS zbernici (max. 98 * 139 zariadení), k rozhraniu BCOM (vid manuál BCOM), k Modbus RTU alebo k Modbus TCP (max. 247 zariadení).
- Vzdialená signalizácia aktuálne nameraných hodnôt, stavových a alarmových hlásení a parametrov.
- Prevodník do Modbus TCP: Odčítanie práve nameraných hodnôt, stavových a alarmových hlásení z adries 1…10 vlastnej podsiete cez Modbus TCP.
- Rozhranie ethernet s 10/100 Mbit/s pre vzdialený prístup cez LAN, WAN alebo internet.
- Nastavenie vnútorných parametrov prístroja a parametrov pripojených zariadení pomocou Modbus RTU/Modbus TCP.
- Časová synchronizácia pre všetky prepojené zariadenia.
- História (1,000 záznamov).
- Záznamníky dát, voľne nastaviteľné (30 * 10,000 záznamov).
- Je možné priradiť 50 dátových bodov zariadení tretích strán (cez Modbus RTU alebo Modbus TCP).
Funkčný modul A
- Priradenie vlastných popisov k zariadeniam, kanálom (meriacim bodom) a alarmom.
- Monitorovanie výpadkov zariadenia.
- Odosielanie e-mailu rôznym používateľom v prípade alarmu alebo systémovej chyby.
- Nastavenie e-mailových oznámení.
- Funkcia protokol ukladá namerané hodnoty a nastavenia pripojených zariadení. Uložené nastavenia môžu byť porovnané so súčasnými nastaveniami zariadenia. Funkcia správ je dostupná pre prevodník a pre každé pripojené zariadenie Bender.
Funkčný modul B
- Podporuje externé aplikácie (ako vizualizačné programy alebo PLC) cez protokol Modbus TCP.
- Odčítanie aktuálne nameraných hodnôt, stavových a alarmových hlásení pripojených zariadení. Jednotný prístup ku všetkým pripojeným zariadeniam cez Modbus TCP cez integrovaný server.
- Ovládacie príkazy sa dá odosielať do zariadenia externých aplikácií (vizualizačný program alebo PLC) cez Modbus TCP.
- Prístup cez SNMP protokol (V1, V2c nebo V3) k alarmom a nameraným hodnotám.
Funkčný modul C
- Rýchle a jednoduché nastavenie parametrov všetkých zariadení pripojených ku prevodníku cez webový prehliadač.
- Funkcia protokol pre dokumentovanie a ukladanie nastavení a nameraných hodnôt. Uložené nastavenia sa dajú zrovnávať s aktuálnym nastavením zariadenia. Uložené nastavenia sa dajú znova nahrať do zariadenia.
- Funkcia protokol je dostupná pre brány a pre každé pripojenie zariadenia Bender.
Funkčný modul D
Rýchla a jednoduchá vizualizácia bez akéhokoľvek programovania. Stav zariadenia, alarmy alebo namerané hodnoty je možné organizovať a zobraziť na obrázku pozadia (napríklad plán miestnosti).
- Zobrazenie prehľadu obsahu, ktorý je rozsiahlejší, ako jedna strana. Kliknutím sa dá zmeniť pohlľad na iný. Návrat klávesou Enter na stránku prehľadu
- Grafická prezentácia s merítkom časových os.
- Systém vizualizácie - na webovej stránke je zobrazených viacero brán (COM460IP, COM465IP, COM465DP, CP907i). Indikácia spoločných alarmov zariadenia. Kliknutie na zobrazené zariadenia otvorí jeho uživateľské webové rozhranie.
Technické parametre
| Izolácia dle IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie (IEC 60664-1) |
AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie (IEC 60664-1) | 4 kV |
| Kategória prepätia | III |
| Stupeň znečistenia | 3 |
| Ochranné oddelenie (zosilnenou izoláciou) medzi | (A1/+, A2/-) - [(AMB, BMB), (ABMS, BBMS), (X2), (X3, X4) |
| Napájacie napätie | |
| Napájacie napätie US | 24…240 V, 50…60 Hz |
|---|---|
| Vlastná spotreba | ≤ 6,5 VA/≤ 4 W |
| LED signalizácia | |
| ON | indikácia prevádzky |
|---|---|
| ETHERNET IP | Ethernet v prevádzke |
| MODBUS RTU | Modbus v prevádzke |
| BMS | BMS v prevádzke |
| Ethernet (konektor X2) | svieti behom sieťového pripojenia, bliká behom prenosu dát |
| Pamäť | |
| Konfigurácia e-mailu (len funkčný modul A) a monitorovanie chýb zariadení | max. 250 záznamov |
|---|---|
| Individuálne popisy (len funkčný modul A) | neobmedzený počet textov, každý o 100 znakoch |
| Počet datových bodov pre "zariadenia tretích strán" na Modbus TCP a Modbus RTU | 50 |
| Množstvo | |
| Počet záznamníkov | 20 |
|---|---|
| Počet datových bodov na záznam dát v každom záznamníku | 10 000 |
| Počet záznamov histórie udalostí | 1 000 |
| Vizualizácia | |
| Počet strán | 50 |
|---|---|
| Veľkosť obrázkov pozadia | max. 3 MB |
| Dátové body na stránku | 50 zariadení alebo kanálov, 150 textových prvkov |
| Rozhranie | |
| Ethernet | |
|---|---|
| Port | RJ45 |
| Prenosová rýchlosť | 10/100 Mbit/s, autodetekcia |
| DHCP | zapnutý/vypnutý (zapnutý)* |
| toff (DHCP) | 5...60 s (30 s)* |
| IP adresy | nnn.nnn.nnn.nnn, taktiež dostupné cez: 192.168.0.254 (169.254.0.1)* |
| Maska podsiete | nnn.nnn.nnn.nnn (255.255.0.0)* |
| Protokoly (závislé na vybranom funkčnom module) | TCP/IP, Modbus TCP, Modbus RTU, DHCP, SMTP, NTP |
| SNMP | |
| Verzia | 1, 2c, 3 |
| Podporované zariadenia | Je možné dotazovať všetky zariadenia (kanály) (žiadne obmedzenia) |
| BMS zbernica (interná/externá) | |
| Rozhranie/protokol | RS-485/BMS interné alebo BMS externé(BMS interné)* |
| Pracovný režim | master/slave(master)* |
| Prenosová rýchlosť BMS | interný 9,6 kBit/s, externý 38,4; 57,6 kBit/s |
| Dĺžka káblu | ≤ 1200 m |
| Doporučený kábel | J-Y(St)Y min. 2x2x0.8, krútený pár, tienený, jedna strana tienenia pripojená k PE |
| Pripojenie | X1 (ABMS, BBMS) |
| Typ pripojenia | vid pripojenie "pružinové svorky X1" |
| Zakončovací odpor | 120 Ω (0.25 W), je možné prepojiť interne |
| Adresa zariadenia | 1…99 (2)* |
| BCOM | |
| Rozhranie/protokol | Ethernet/BCOM |
| BCOM podsieť adries | 1...99(1)* |
| BCOM adresa zariadenia | 1...99(2)* |
| Modbus TCP | |
| Rozhranie/protokol | Ethernet/BCOM |
| Pracovný režim | klient pre asociované PEM a "zariadenia tretích strán" |
| Pracovný režim | server pre prístup k procesu spracovania a pre kontrolné príkazy Modbus |
| Modbus RTU | |
| Rozhranie/protokol | RS-485/Modbus RTU |
| Pracovný režim | master |
| Prenosová rýchlosť | 9,6...57,6 kBit/s |
| Dĺžka káblu | ≤ 1200 m |
| Pripojenie | X1 (AMB, BMB) |
| Typ pripojenia | vid pripojenie "pružinové svorky X1" |
| Zakončovací odpor | 120 Ω (0.25 W), možnosť pripojiť interne |
| Podporované Modbus RTU slave adresy | 2...247 |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| EMC | IEC 61326-1 |
|---|---|
| Teplota okolia: | |
| - pri prevádzke | -25…+55 °C |
| - pri transporte | -40…+85 °C |
| - pri skladovaní | -25…+70 °C |
| Klimatická trieda podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3K5 (s výnimkou kondenzácie a námrazy) |
| Preprava (IEC 60721-3-2) | 2K3 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K4 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M4 |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Varianta "W" | |
| Klimatická trieda podľa IEC 60721: | |
|---|---|
| Statické použitie (IEC 60721-3-3) | 3K5 (vrátane kondenzácie a námrazy) |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M7 |
| Pripojenie | |
| Typ pripojenia | zásuvné pružinové svorkovnice |
| Pružinové svorkovnice | |
|---|---|
| Veľkosť vodiča | AWG 24-12 |
| Dĺžka odizolovania | 10 mm |
| Jednoduchý vodič/splietané lanko | 0,2...2,5 mm2 |
| Splietané lanko s dutinkou, bez/s plastovým puzdrom | 0,25...2,5 mm2 |
| Viacenásobný vodič, lanko s TWIN dutinkou s plastovým puzdrom | 0,5...1,5 mm2 |
| Modbus TCP | |
| Statické použitie (IEC 60721-3-3) | 3M7 |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Montáž | orientovať dopredu, chladiace otvory musia byť vetrané vertikálne |
| Stupeň krytia, vnútorné súčásti (IEC 60529) | IP30 |
| Stupeň krytia, svorky (IEC 60529) | IP20 |
| Montáž na DIN lištu podľa | IEC 60715 |
| Uchytenie pomocou skrutiek | 2 x M4 |
| Typ puzdra | J460 |
| Materiál puzdra | polykarbonát |
| Trieda horľavosti | UL94V-0 |

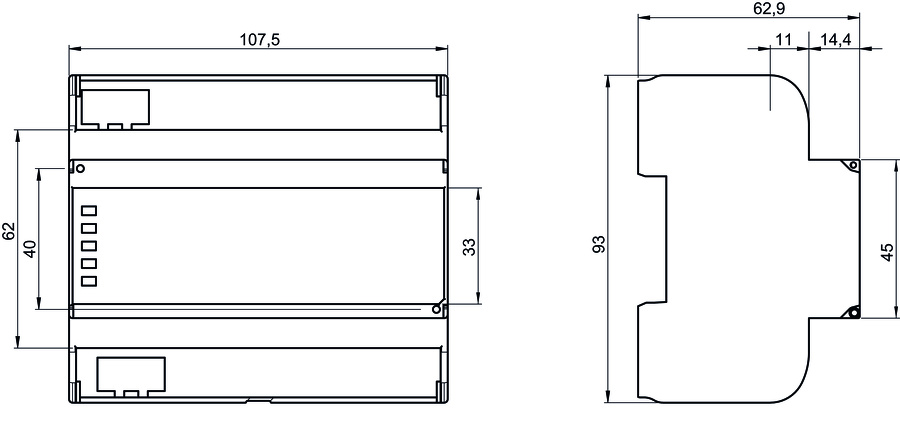

| Rozmery (Š x V x H) | 107,5 x 93 x 62,9 mm |
| Hmotnosť | ≤ 240 g |
()* Továrenské nastavenie
Súvisiace produkty
CP305
Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Skladom v GHVDetail produktu
EDS151
Viackanálový prístroj na vyhodnocovanie porúch izolácie v zdravotníckych inštaláciách s integrovanými meracími transformátormi.
Skladom v GHVDetail produktu
Varianty: 2
isoMED427PStrážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.
Skladom v GHVDetail produktu
PEM353
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.
RCMB330
Citlivé meracie prúdové transformátory RCMB330 na meranie AC a DC reziduálnych prúdov s rozoberateľným jadrom a s rozhraním RS-485/Modbus RTU
Mohlo by vás zaujímať
Akčné produkty
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...
Novinky
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Odborné články
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
01.12.2023
Inovatívny systém, ktorý uľahčuje digitalizáciu priemyselných procesov a poskytuje jednoduchý prístup k údajom a automatizáciu pre vaše aplikácie. Znie to skvele, nemyslíte? Realita systému STEGO Connect...
