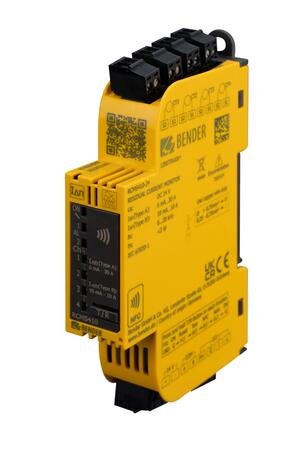

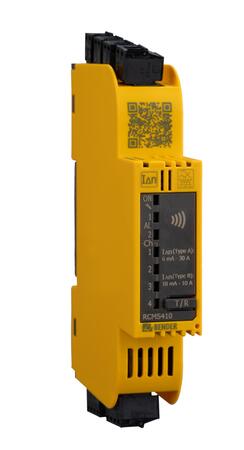

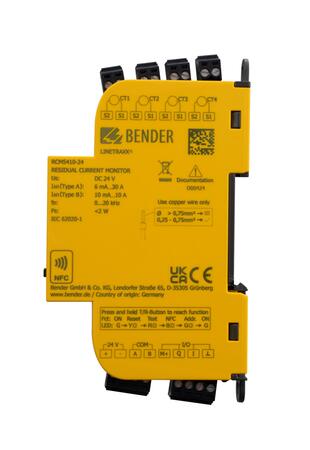

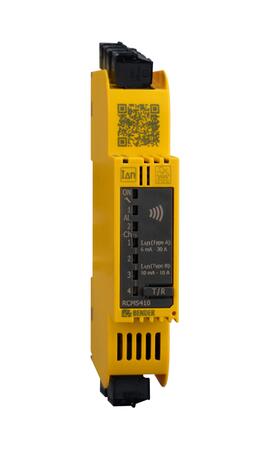

RCMS410 - Monitor reziduálnych prúdov

Citlivý štvorkanálový monitor striedavých aj jednosmerných reziduálnych prúdov typu A, B aj B+ podľa IEC 62020-1.

Štvorkanálový monitor striedavých, jednosmerných pulsačných aj jednosmerných vyhladených reziduálnych prúdov v uzemnených TN alebo TT sieťach. Prístroj disponuje digitálnym výstupom, multifukčným výstupom, digitálnym vstupom a komunikačnými rozhraniami NFC a RS485/Modbus RTU. Pre funkciu sú nevyhnutné externé meracie prúdové transformátory. Navrhnutý v súlade s normou STN EN IEC 62020-1.

Cena od 365 EUR
od 448,95 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RCMS410 - Monitor reziduálnych prúdov (3)

RCMS410-24 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMS410-24
Měření proudů typu A
Použití s externími měřicími transformátory, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
OBJ: B84604040
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
365 EUR/ks
448,95 EUR s DPH
Porovnání
+-
Košík
RCMS410-24-B Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMS410-24-B
Měření proudů typu A i B
Použití s externími měřicími transformátory, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A (typ A)
Hodnota reakce nastavitelná Idn = 10 mA...10 A (typ B)
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
OBJ: B84604041
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
447 EUR/ks
549,81 EUR s DPH
Porovnání
+-
Košík
RCMS410-24-A,B,C Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMS410-24-A,B,C
Měření proudů typu A i B, harmonická analýza
Použití s externími měřicími transformátory různých výrobců, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A (typ A)
Hodnota reakce nastavitelná Idn = 10 mA...10 A (typ B)
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
OBJ: B84604042
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
519 EUR/ks
638,37 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RCMS410 - Monitor reziduálnych prúdov

CTAC20 Transformátor prúdu
Transformátor prúdu
CTAC20
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 20 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110005
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC35 Transformátor prúdu
Transformátor prúdu
CTAC35
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 35 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110007
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC60 Transformátor prúdu
Transformátor prúdu
CTAC60
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 60 mm
Zjistit více
OBJ: B98110017
Záruka: 24 m.
Skladom v GHV
skladom 4 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC120 Transformátor prúdu
Transformátor prúdu
CTAC120
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 120 mm
Zjistit více
OBJ: B98110019
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC210 Transformátor prúdu
Transformátor prúdu
CTAC210
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 210 mm
Zjistit více
OBJ: B98110020
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC20 a CTBC35 + modul elektroniky CTUB
Transformátor prúdu
CTUB102-CTBC20
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
OBJ: B78120011
Záruka: 24 m.
Skladom v GHV
skladom 4 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC20 a CTBC35 + modul elektroniky CTUB
Transformátor prúdu s tienením
CTUB102-CTBC20P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
OBJ: B78120021
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC20 a CTBC35 + modul elektroniky CTUB
Transformátor prúdu
CTUB102-CTBC35
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
OBJ: B78120013
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC20 a CTBC35 + modul elektroniky CTUB
Transformátor prúdu s tienením
CTUB102-CTBC35P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
OBJ: B78120023
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC60 Transformátor prúdu
Transformátor prúdu
CTUB102-CTBC60
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 60 mm
Us = 24 V DC
Zjistit více
OBJ: B78120015
Záruka: 24 m.
Skladom v GHV
skladom 4 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC60P Transformátor prúdu s tienením
Transformátor prúdu s tienením
CTUB102-CTBC60P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 60 mm
Us = 24 V DC
Zjistit více
OBJ: B78120025
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC120 Transformátor prúdu
Transformátor prúdu
CTUB102-CTBC120
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 120 mm
Us = 24 V DC
Zjistit více
OBJ: B78120017
Záruka: 24 m.
Skladom v GHV
skladom 4 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC120P Transformátor prúdu s tienením
Transformátor prúdu s tienením
CTUB102-CTBC120P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 120 mm
Us = 24 V DC
Zjistit více
OBJ: B78120027
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC210 Transformátor prúdu
Transformátor prúdu
CTUB102-CTBC210
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 210 mm
Us = 24 V DC
Zjistit více
OBJ: B78120019
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTUB102-CTBC210P Transformátor prúdu s tienením
Transformátor prúdu s tienením
CTUB102-CTBC210P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMS410/460/490
průměr 210 mm
Us = 24 V DC
Zjistit více
OBJ: B78120029
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

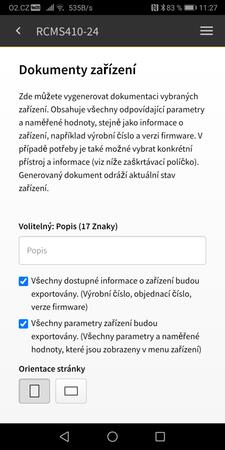

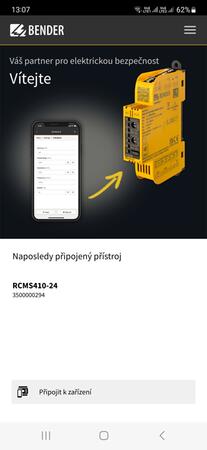

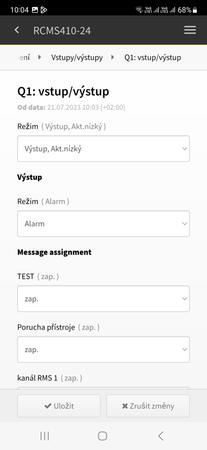

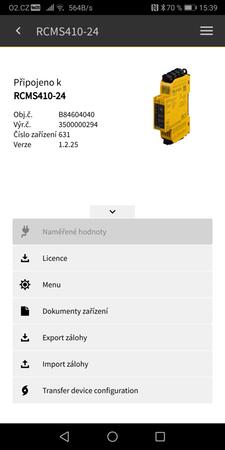

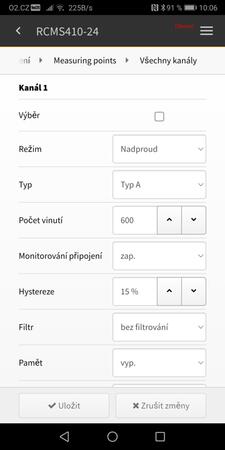

Aplikácia Bender Connect App

Viac informácií a odkazy na stiahnutie tu: Bender Connect App


Rozšírené informácie



Aplikácie

  • Monitorovanie reziduálnych prúdov v uzemnených dvoj-, troj- a štvor- vodičových sieťach (TN a TT systémy)
  • Citlivé monitorovanie prúdu vo vodičoch, ktoré sú za normálnych podmienok bez prítomnosti prúdu (napr. N alebo PE vodiče)
  • Monitorovanie zabezpečovacích systémov, systémov klimatizácie, mraziacich a chladiacich zariadení, EDP systémov, atď.
  • Monitorovanie bludných prúdov v uzemnených napájacích systémoch

Funkcie



Normy

Monitory reziduálnych prúdov RCMS425 zodpovedajú nasledujúcim normám:

  • STN EN IEC 62020-1 (IEC 62020-1)
  • IEC 60755 (VDE 0664-400)

Rozmery

Rozmery monitoru reziduálnych prúdov RCMS410 v mm

Technické parametre

Parametry

SignalizáciaLED
Výstupné reléNie
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bano Ano
Frekvenčný rozsah15 Hz … 20 kHz
Počet meracích kanálov4
Prahové hodnoty lΔn110 % … 100 %
Prahové hodnoty lΔn26 mA … 30 A
10 mA … 10 A
Oneskorenie reakcie ton0  … 10 s
Oneskorenie pri spustení t0  … 999 s
Oneskorenie uvoľnenia toff0  … 999 s
Pracovný režim výstupných reléDO
Montáž na DIN lištuano ANO
Montáž pomocou skrutiekano ANO
Rozhranie BMSbe Ne
Modbus RTUano Ano
Rozhranie NFCano Ano
Rozsah pracovných teplôt-40 °C … 70 °C

Videa

Predstavenie prístroja RCMS410
(YouTube, 27.07.2023)

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - RCMS41x
(ZIP, 1.7 MB)
