CTUB modulárne transformátory pre RCMA a RCMS
Modulárne meracie prúdové transformátory rady CTUB... pre systémy RCMA a RCMS
Dopyt na produktPorovnať
Varianty k produktu CTUB modulárne transformátory pre RCMA a RCMS (22)
pro připojení k zařízením řady RCMA420/423
Us = +/-12 V DC.
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMS410/425/460/490
Us = 24 V DC.
pro připojení k zařízením řady RCMS410/425/460/490
průměr 20 mm
Us = 24 V DC
pro připojení k zařízením řady RCMS410/425/460/490
průměr 20 mm
Us = 24 V DC
Voliteľné príslušenstvo k CTUB modulárne transformátory pre RCMA a RCMS
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Popis produktu
- Elektronický modul CTUB101 s meracími prúdovými transformátormi CTBC20...60 pre monitory reziduálnych prúdov rady RCMA420
- Elektronický modul CTUB10x s meracími prúdovými transformátormi CTBC20...210 pre systémy monitorovania reziduálnych prúdov RCMS460/490 a pre monitory reziduálnych prúdov rady RCMA423
- Elektronický modul CTUB10x s meracími prúdovými transformátormi s magnetickým tienením CTBC20P...210P pre systémy monitorovania reziduálnych prúdov RCMS460/490 a pre monitory reziduálnych prúdov rady RCMA420/423
- Vymeniteľný elektronický modul CTUB101/CTUB102 - modul je možné vymeniť bez nutnosti demontáže meracieho prúdového transformátora, nie je potreba odpájať monitorované vodiče
- Kombinované tlačidlo TEST/RESET
- Dvojfarebné LED pre indikáciu prevádzkového stavu ( v prevádzke, porucha prístroja, napájanie)
- Odolnosť voči veľkým záťažovým prúdom vďaka magnetickému tieneniu (iba verzia CTUB10x-CTBC20P…210P)
- Trvalá kontrola pripojenia meracieho prúdového transformátora
- Napájacie napätie DC ±12 V alebo DC 24 V
- Pri montáži meracích transformátorov je nutné dodržiavať pravidlo, aby všetky príslušné vodiče (nie PE vodič !) prechádzali transformátorom
Rozšírené informácie
Aplikácia
- Meracie prúdové transformátory pre vyhodnocovacie jednotky reziduálnych prúdov RCMA420/423
- Meracie prúdové transformátory systémy monitorovania reziduálnych prúdov RCMS460/490
- Citlivé meracie transformátory pre prúdy typu B
Funkcie

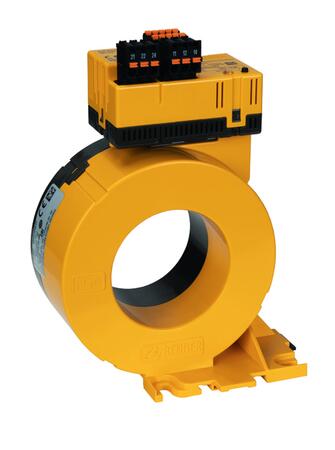

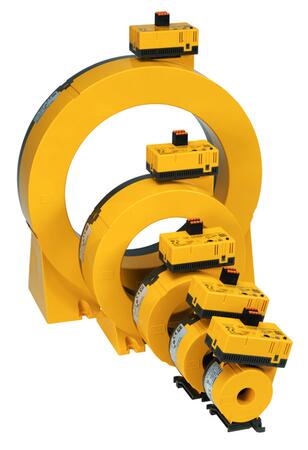

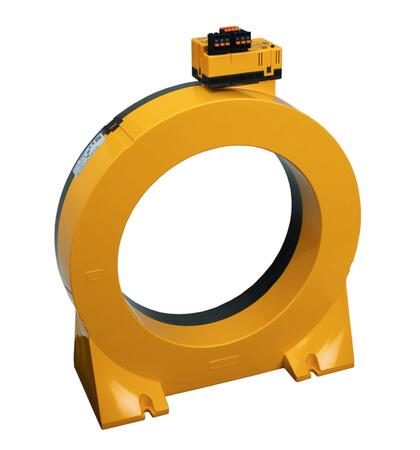

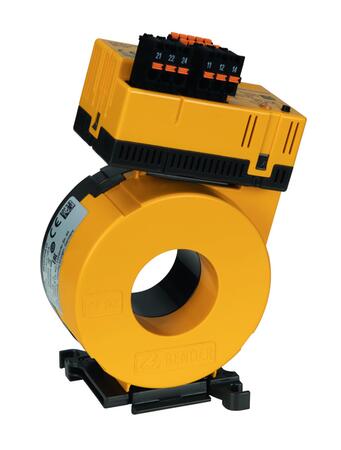

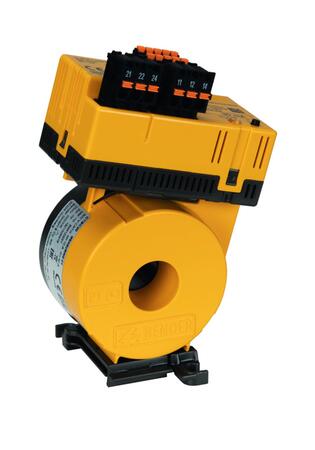

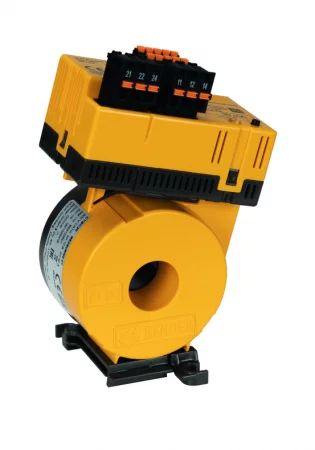

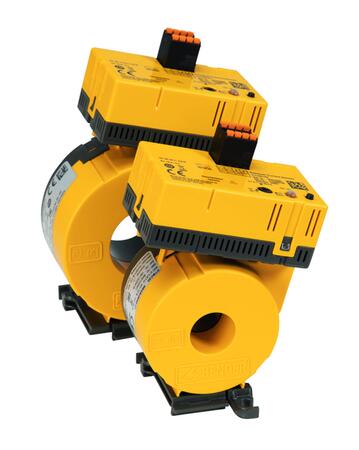

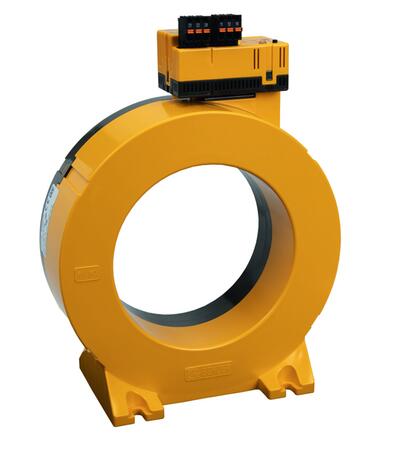

Modulárne meracie prúdové transformátory rady CTUB10x - CTBC... slúžia na citlivé meranie reziduályhc prúdov v spojení s vyhodnocovacími jednotkami RCMA420/423 alebo vyhodnocovacími systémami RCMS460/490. Prístroje tvorí jednotka elektroniky CTUB101/CTUB102 a meracie prúdové transformátory CTBC s kruhovým jadrom s vnútorným priemerom 20 až 210 mm. Jednotka elektroniky je ľahko vymeniteľná, v prípade potreby je možné modul vymeniť bez nutnosti demontáže monitorovaných vodičov z meracieho transformátora..
Meracie prúdové transformátory sú k dispozícii aj v prevedení s magnetickým tienením (varianta CTBC...P) pre aplikácie s veľkými hodnotami záťažových prúdov.

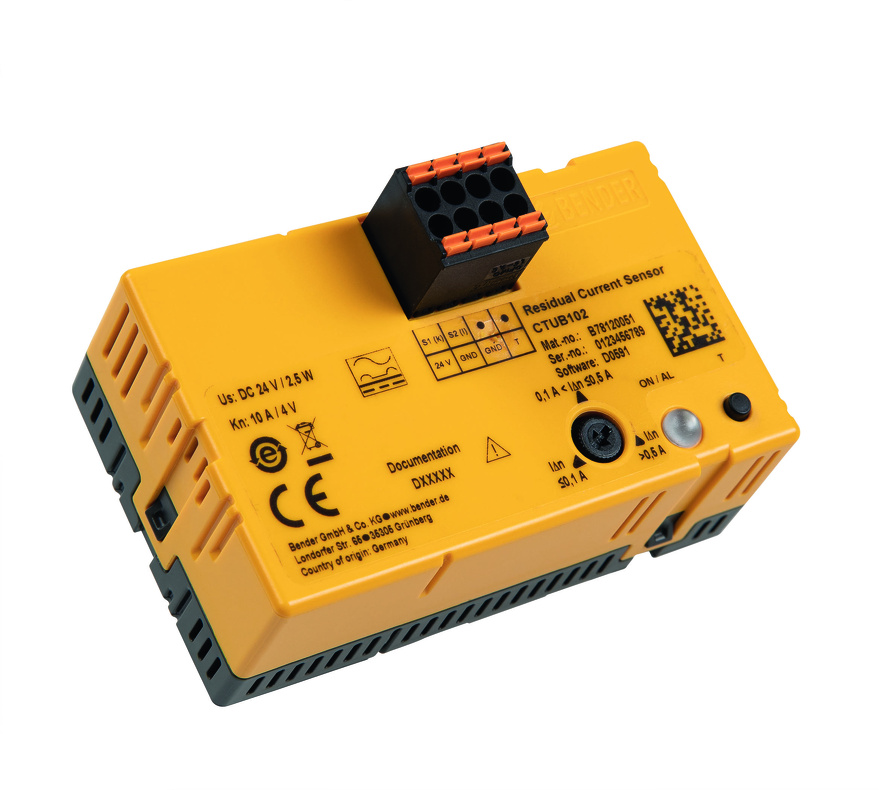

Modul elektroniky sa dodáva v dvoch prevedeniach, ktoré sa líšia napájacím napätím. Modul CTUB101 má napájacie napätie ± 12 V DC a je možné ho napájať priamo z vyhodnocovacej jednotky monitoru reziduálneho prúdu RCMA420/423. Modul CTUB102 je napájaný napätím 24 V DC z externého zdroja (viď. príslušenstvo v záložke "Cena/Objednávka").
Modul elektroniky je osadený kombinovaným tlačidlom TEST/RESET a dvojfarebnou LED pre indikáciu prevádzkového stavu. Modul trvalo kontroluje stav pripojenia meracieho transformátora, v prípade prerušenia spojenia s transformátorom je táto skutočnosť signalizovaná na červeno blikajúcou LED.
Normy
Meracie prúdové transformátory rady CTUB10x - CTBC... odpovedajú požiadavkám normy IEC 62020.
Rozmery
Vizď. katalógový list.
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité napätie izolácie/Kategória prepätia | 800 V/III |
|---|---|
| Menovité impulzné výdržné napätie/Stupeň znečistenia | 8 kV/2 |
| Ochranné oddelenie (zosilená izolácia): | 800 V |
| Napájacie napätie CTUB101 | |
| Označenie svoriek | + 12 V, GND, - 12 V |
|---|---|
| Menovité napätie Us |
DC ± 12 V |
| Pracovný rozah US | ± 2 % |
| Vlastná spotreba | ≤ 2,5 W |
| Napájacie napätie CTUB102 | |
| Označenie svoriek | 24 V, GND |
|---|---|
| Menovité napätie Us | DC 24 V |
| Pracovný rozah US | ± 20 % |
| Vlastná spotreba | ≤ 2,5 W |
| Merací obvod | |
|
Menovitý prúd In
CTBC20 pri IΔn = 30 mA
CTBC20 pri IΔn = 300 mA
CTBC20P
CTBC35 pri IΔn = 30 mA
CTBC35 pri IΔn = 300 mA
CTBC35P
CTBC60 pri IΔn = 30 mA
CTBC60 pri IΔn = 300 mA
CTBC60P
CTBC120 pri IΔn = 100 mA
CTBC120 pri IΔn = 100 mA
CTBC210 pri IΔn = 300 mA
CTBC210 pri IΔn = 100 mA
CTBC210P pri IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
|---|---|
| Presnosˇmerania | ± 1 % |
| Menovitý trvalý tepelný prúd Icth | 30 A |
| Menovitý krátkodobý tepelný prúd Ith | 2,4 kA/1 s |
| Hodnoty reakcie (nastaviteľné vo vyhodnocovacej jednotke) | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTUBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Meracie rozsahy | |
| Merací rozsah 1 (IΔn ≤ 0,1 A) | 0...900 mA (špička) |
|---|---|
| Meracírozsah 2 (0,1 A < IΔn ≤ 0,5 A) | 0...3,5 A (špička) |
| Merací rozsah 3 (IΔn > 0,5 A) | 0...20 A (špička) |
| Výstup | |
| Označenie na svorkách | S1 (k), S2 (l) |
|---|---|
| Prevodný pomer | 400 mV/1 A |
| Maximálne napätie | ± 10 V |
| Maximálna dĺžka prepojovacieho kábla |
10 m |
| Výstupný odpor |
172 Ω |
| Vstup (TEST), iba CTUB101 | |
| Označenie na svorkách |
T |
|---|---|
| Prúdové zaťaženie |
< 300 mA |
| Prostredie, EMC | |
| EMC | podľa IEC 62020 |
|---|---|
| Rozsah pracovných teplôt | -25...70°C |
| Pripojenie | |
| Typ svorkovice |
Phoenix Contact,
DFMC 1,5/4-ST-3,5 BK
|
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splietané lanko | 0,2...1,5 mm2 |
| Splietané lanko s dutinkou | 0,25...0,75 mm2 |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Montáž pomocou skrutiek |
CTBC20...60 (P): M5
CTBC120...210 (P): M6
|
| Stupeň krytia vnútorných komponentov | IP40 |
| Stupeň krytia svoriek | IP20 |
| Trieda horľavosti | UL94 V-0 |
| Hmotnosť | |
| CTUB10x- CTBC20 CTUB10x- CTBC20P CTUB10x- CTBC35 CTUB10x- CTBC35P CTUB10x- CTBC60 CTUB10x- CTBC60P CTUB10x- CTBC120 CTUB10x- CTBC120P CTUB10x- CTBC210 CTUB10x- CTBC210P |
≤ 230 g
≤ 290 g
≤ 310 g
≤ 390 g
≤ 530 g
≤ 690 g
≤ 1460 g
≤ 1820 g
≤ 4290 g
≤ 4940 g
|
Hodí sa k produktom
Štvorkanálový monitor striedavých, jednosmerných pulsačných aj jednosmerných vyhladených rozdielových prúdov v uzemnených TN alebo TT sieťach. Prístroj disponuje alarmovými relé, digitálnym vstupom a výstupom a komunikačnými rozhraniami NFC a RS485/Modbus RTU. Pre funkciu sú nevyhnutné externé meracie prúdové transformátory. Navrhnutý v súlade s normou STN EN IEC 62020-1.
Vysoko citlivý monitor rozdielových prúdov na monitorovanie uzemnených TN a TT sietí, v ktorých sa vyskytujú prípadne môžu vyskytovať jednosmerné reziduálne prúdy. Hodnota reakcie 10...500 mA.
Vysoko citlivý monitor rozdielových prúdov na monitorovanie uzemnených TN a TT sietí, v ktorých sa vyskytujú prípadne môžu vyskytovať jednosmerné reziduálne prúdy. Hodnota reakcie 30 mA...3A.
Spolu s meracími transformátormi prúdu je schopný detekovať a vyhodnocovať poruchy rozdielových i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov.
Stavebnicový prúdový chránič na monitorovanie rozdielových AC a DC průdov v uzemnených TN alebo TT sietí spĺňaúcich prísne požiadavky normy STN EN 60947-2 prílohy M na ochranné zariadenia MRCD.
V spojení s výkonovým odpínacím prvkom s veľmi krátkou dobou vybavenia tvorí bezpečné a spoľahlivé ochranné zariadenie v podstate nezávislé na menovitom prúde monitorovanej siete, a to vďaka meraniu pomocou externého prúdového transformátora.
V súvislosti s požiadavkami normy STN EN 60947-2 prílohy M prístroj obsahuje špecifické nastavenia, podrobnosti viď. nižšie.
Štvorkanálový monitor striedavých, jednosmerných pulsačných aj jednosmerných vyhladených rozdielových prúdov v uzemnených TN alebo TT sieťach. Prístroj disponuje digitálnym výstupom, multifukčným výstupom, digitálnym vstupom a komunikačnými rozhraniami NFC a RS485/Modbus RTU. Pre funkciu sú nevyhnutné externé meracie prúdové transformátory. Navrhnutý v súlade s normou STN EN IEC 62020-1.
Spolu s meracími transformátormi prúdu je schopný detekovať a vyhodnocovať poruchy rozdielových i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov.
Spolu s meracími transformátormi prúdu je schopný detekovať a vyhodnocovať poruchy rozdielových i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov. Samostatné ALARM relé na každý kontakt.
Spolu s meracími transformátormi prúdu je schpný detekovať a vyhodnocovať poruchy rozdielových i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov. Samostatné ALARM relé pre každý kontakt.
Súvisiace produkty

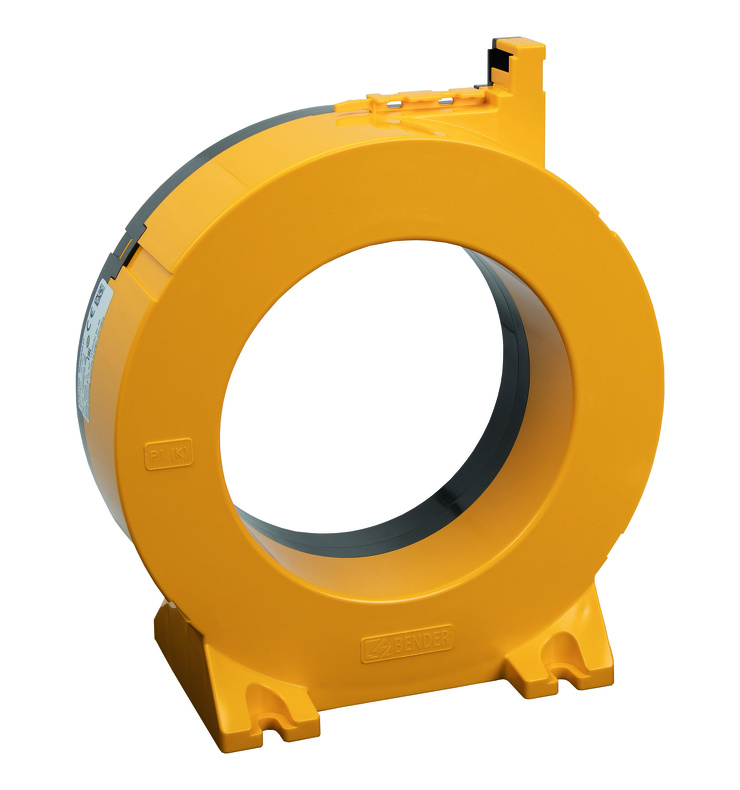

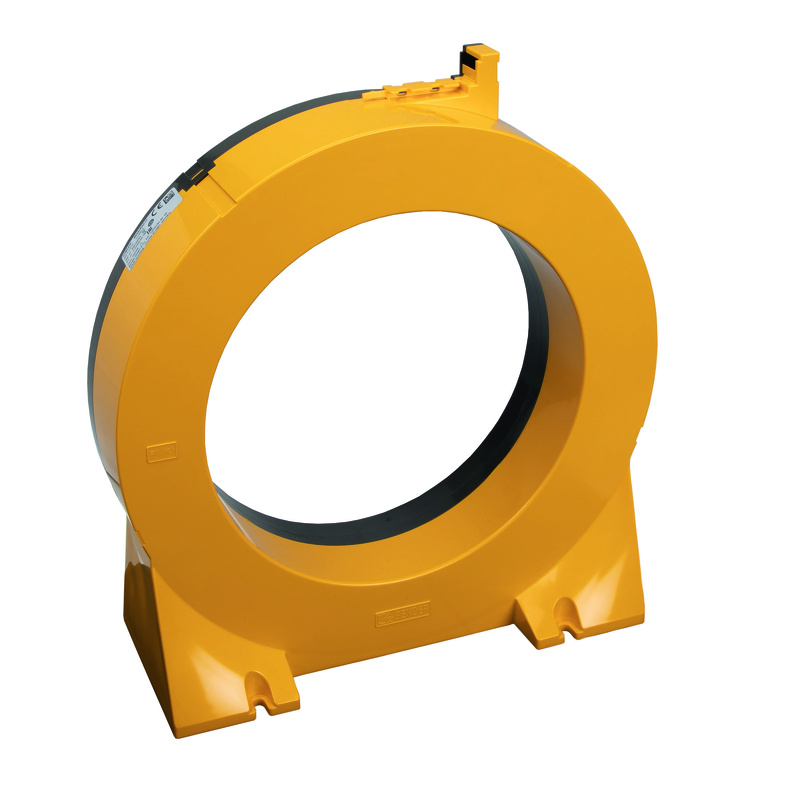

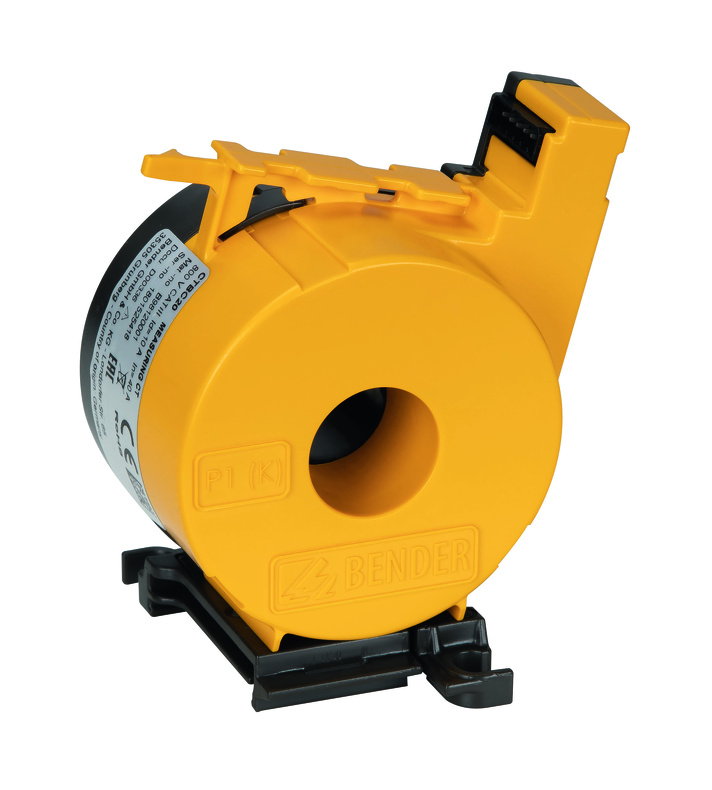

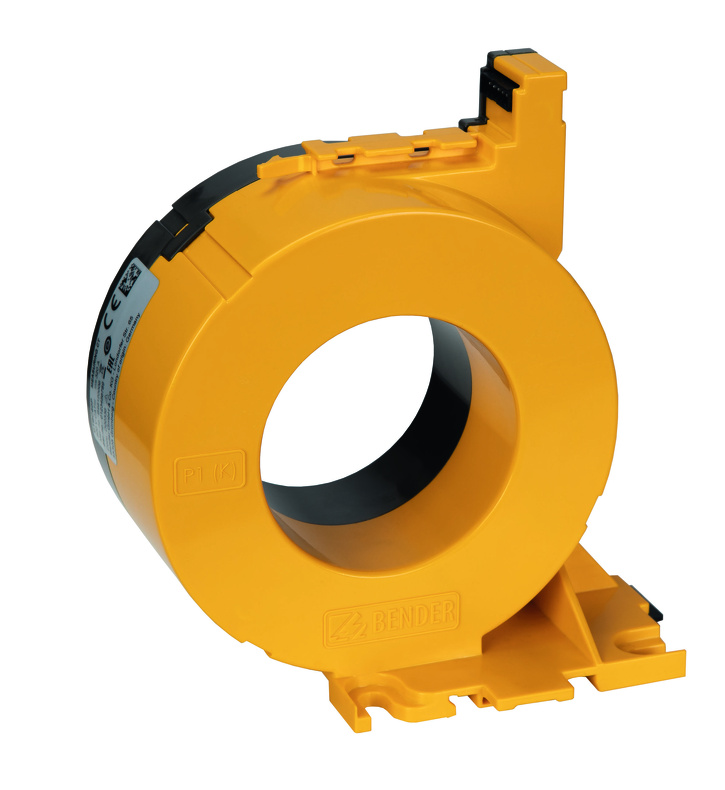

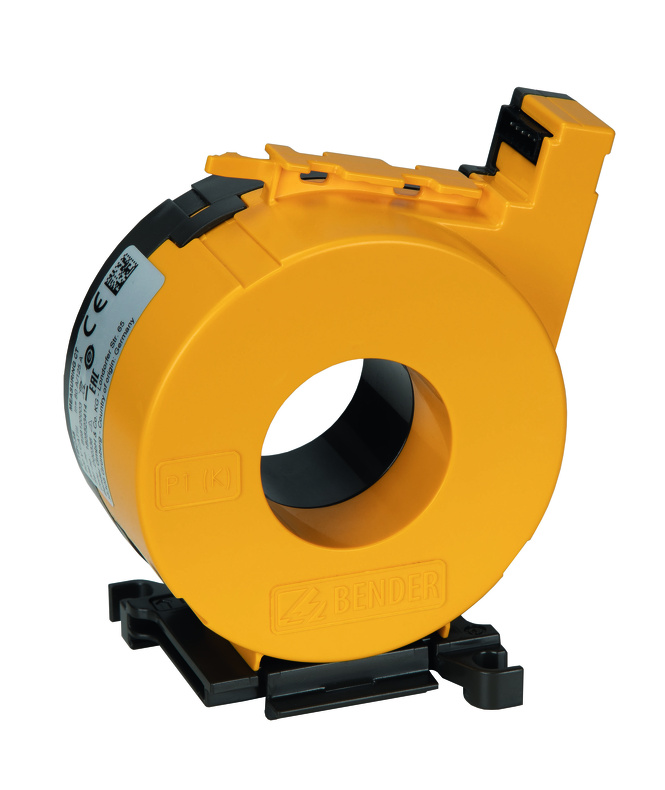

Meracie prúdové transformátory radu CTBC... s kruhovým otvorom a vysokou citlivosťou na striedavé, pulzujúce a jednosmerné prúdy typu B určené pre meracie a vyhodnocovacie jednotky CTUB100, RCMB300 a MRCDB300.
