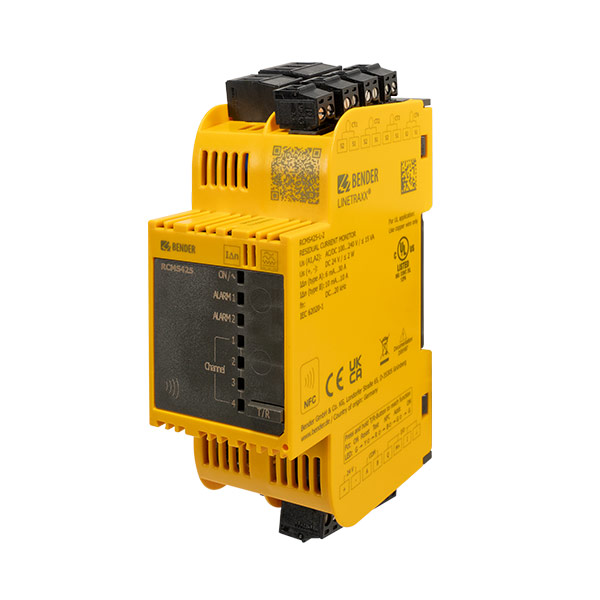

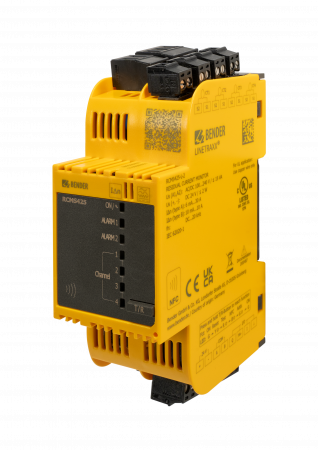

RCMS425 - Monitor reziduálnych prúdov

Prístroje LINETRAXX® SmartDetect RCMS425 sú určené na detekciu AC, DC pulzačných aj DC vyhladených reziduálnych prúdov v uzemnených napájacích sústavách. Meria reziduálne prúdy v rozsahu 2 mA až 70 A RMS ako v jednosmerných, tak aj v striedavých sieťach vo frekvenčnom rozsahu od 15 Hz do 20 kHz. Prístroje sú navrhnuté na použitie v celom rade rôznych aplikácií.

Monitory reziduálnych prúdov RCMS425 umožňujú sledovať reziduálne prúdy v štyroch nezávislých meracích kanáloch súčasne. Hodnoty reakcie je možné nastaviť samostatne pre každý merací kanál. Monitor RCMS425 tak môže rozlišovať medzi výstrahou a alarmom, rovnako ako medzi RMS hodnotou v kombinovanej AC/DC sieti alebo RMS hodnotou samostatnej AC zložky a hodnotou samostatnej DC zložky. Funkčný modul “Harmonická analýza” slúži na vyhodnotenie harmonických zložiek prúdu až do rádu 400. harmonické.

Okrem 4 prúdových vstupov je RCMS425 ďalej vybavený digitálnym vstupom (I), digitálnym výstupom (Q) a multifunkčným digitálnym/analógovým výstupom (M+). Štandardom sú dve alarmové relé s prepínacími kontaktmi a voliteľným režimom N/O alebo N/C.

Na vlastné meranie reziduálnych prúdov sú nevyhnutné externé meracie prúdové transformátory (napr. rady CTAC alebo CTUB102-CTBC).

Alarm je indikovaný alarmovými LED diódami. Signalizácia alarmu je ďalej možná prostredníctvom alarmových relé K1 (výstraha) a K2 (hlavný alarm). Okrem toho možno alarm signalizovať pomocou digitálnych výstupov Q a M+ a súčasne po rozhraní Modbus RTU. Alternatívne možno hodnotu reziduálneho prúdu vynášať vo forme analógového signálu prostredníctvom výstupu M+.

Funkcie TEST a RESET je možné spustiť ako pomocou externých tlačidiel pripojených cez digitálne vstupy I a Q, tak pomocou tlačidla T/R na čelnom paneli prístroja.

Prístroje RCMS425 možno napájať napätím DC 24 V a AC/DC 100…240 V.

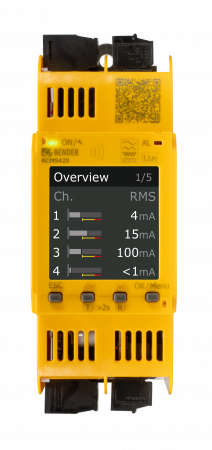

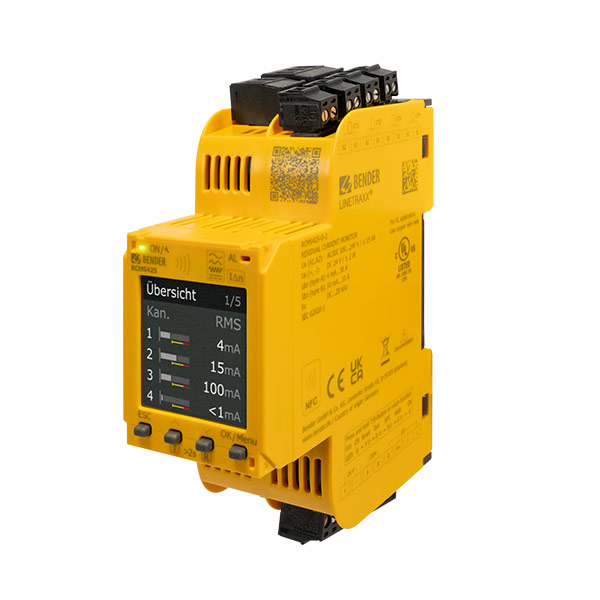

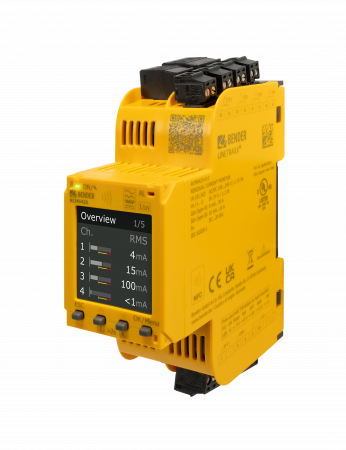

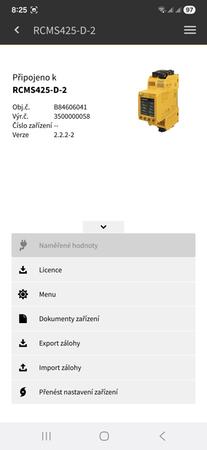

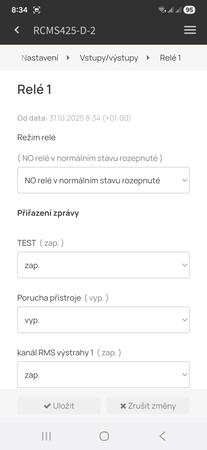

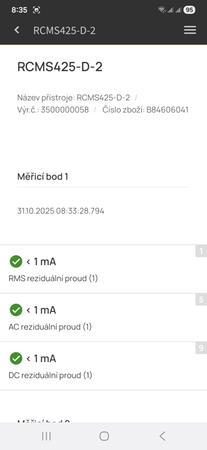

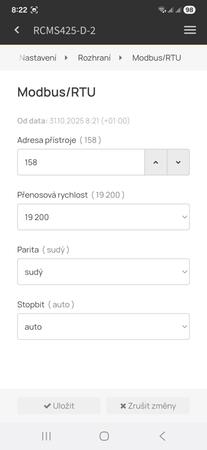

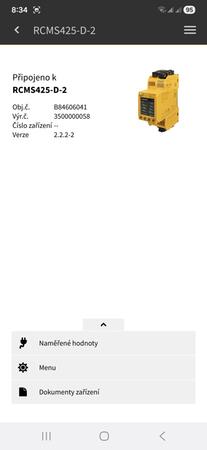

Nastavovanie parametrov monitorov reziduálnych prúdov RCMS425 je možné prostredníctvom rozhrania NFC a aplikácie Bender Connect App pre chytré telefony. Nastavovanie je možné aj v prípade, keď je prístroj bez napájania. Parametre je možné ďalej nastavovať po rozhraní RS-485/Modbus RTU a pri prístroji vo variante RCMS425-D aj pomocou displeja a funkčných tlačidiel.

Funkcionality prístrojov RCMS425 možno rozširovať pomocou voliteľných funkčných modulov:

– A: Harmonická analýza (FFT) až do 400 harmonických
– B: Meranie AC/DC proudů vrátane vyhodnotenia meraných hodnôt
– C: Možnosť pripojenia měřicích transformátorov typu A rôznych výrobcov

Požadovaný funkčný modul je nevyhnutné špecifikovať pri objednávke prístroja. Funkčný modul je taktiež možné dokúpiť dodatočne a vykonať aktualizáciu firmware už prevádzkovaného prístroja.

Aplikácie

• Monitorovanie reziduálnych prúdov v uzemnených dvoj-, troj- a štvor- vodičových sieťach (TN a TT systémy)
• Citlivé monitorovanie prúdu vo vodičoch, ktoré sú za normálnych podmienok bez prítomnosti prúdu (napr. N alebo PE vodiče)
• Monitorovanie zabezpečovacích systémov, systémov klimatizácie, mraziacich a chladiacich zariadení, EDP systémov, atď.
• Monitorovanie bludných prúdov v uzemnených napájacích systémoch

Funkcie

Po pripojení napájacieho napätia U_s k prístroju a uplynutí času na zotavenie t_b je aktivované oneskorenie po spustení t. Počas oneskorenia po spustení t nie sú signalizované žiadne alarmy. Vlastné meranie reziduálneho prúdu sa vykonáva pomocou externých meracích transformátorov.

Ak meraná hodnota reziduálneho prúdu prekročí alebo podkročí hodnotu pre výstrahu a/alebo pre alarm, je aktivované oneskorenie reakcie t_on. Po uplynutí oneskorenia reakcie zopne príslušné alarmové relé a/alebo digitálny výstup a príslušná alarmová LED sa rozsvieti. Pokiaľ by došlo k návratu meranej hodnoty reziduálneho prúdu späť pod nastavenú hodnotu reakcie pred uplynutím reakcie oneskorenia t_on, k sigalizácii alarmu nedôjde: výstražné LED diódy AL1, AL2 sa nerozsvietia a príslušné relé alebo digitálny výstup nezopne.

Pokiaľ sa meraná hodnota reziduálneho prúdu vráti späť pod nastavenú hodnotu reakcie, začne bežať oneskorenie pri uvoľnení t_off. Po uplynutí intervalu t_off sa alarmové relé a/alebo digitálny výstup prepne späť do východiskovej pozície. Ak je aktivovaná pamäť poruchy, zostane alarmové relé (a/alebo digitanie výstup) zopnuté až do doby stlačenia tlačidla R (Reset) na dobu dlhšiu ako 2 s (v prípade RCMS425-D), respektíve až do doby stlačenia tlačidla T/R (Test/Reset) na dobu dlhšiu ako 1 s a kratšiu ako 3 s.

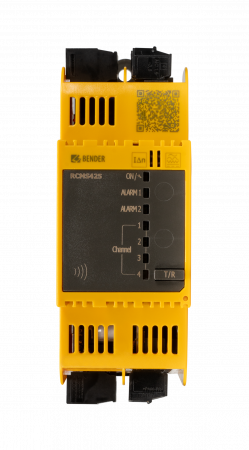

Tlačidlo T/R pri variante RCMS425-L ďalej slúži na spustenie testu prístroja, na zapnutie/vynutie NFC rozhrania a na nastavenie Modbus adresy prístroja.

Každý merací kanál môže byť využitý aj ako digitálny vstup, ktorého aktuálny stav je možné vyčítať pomocou rozhrania NFC alebo RS-485/Modbus RTU. Pre každý z digitálnych vstupov je možné tiež vyžiť funkcionality t_on, t_off a pamäť poruchy.

Normy

Monitory reziduálnych prúdov RCMS425 zodpovedajú nasledujúcim normám:

• STN EN IEC 62020-1 (IEC 62020-1)
• IEC 60755 (VDE 0664-400)

Rozmery

Rozmery monitoru reziduálnych prúdov RCMS425 v mm
