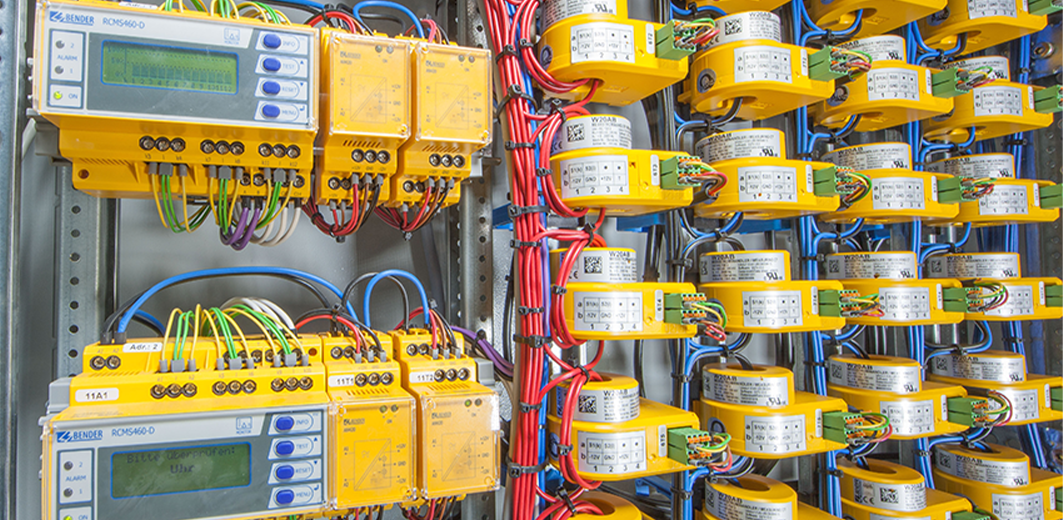

Vyššia spoľahlivosť elektrických obvodov vďaka monitoringu reziduálnych prúdov prístrojmi Bender

Spoločnosť Bender, popredný svetový výrobca prístrojov na zaistenie bezpečnosti v elektrických obvodoch, ponúka hneď niekoľko prístrojov na detekciu a sledovanie reziduálnych prúdov, a to od základných prístrojov do čisto striedavých rozvodov až po viackanálové prístroje do zložitých inštalácií s výskytom vyhladených jednosmerných prúdov.

Prístroje na monitorovanie reziduálneho prúdu typu A

Základným prístrojom na použitie v aplikáciách s výskytom striedavého alebo impulzného jednosmerného prúdu sú monitory RCM410R. Prístroje RCM410R sú určené na trvalé monitorovanie reziduálneho prúdu typu A v uzemnených sieťach (TN, TT). Môžu byť použité v dvoch-, troch- aj štvorvodičových sústavách. Monitory RCM410R umožňujú nastavenie dvoch nezávislých hodnôt reakcie (výstraha, alarm) na zhoršujúce sa hodnoty unikajúceho prúdu v inštalácii. Merané hodnoty reziduálneho prúdu možno tiež trvalo načítať do nadradeného systému merania a regulácie prostredníctvom rozhrania RS-485 s protokolom Modbus RTU. Okrem citlivého a presného merania prúdu sa prístroj vyznačuje aj šírkou iba 18 mm.

Prehľad základných parametrov:

• detekcia reziduálneho prúdu typu A (t. j. prúdu AC a DC pulzačného charakteru) s nastaviteľnou hodnotou reakcie 10 mA – 30 A,
• nastaviteľný čas oneskorenia reakcie 0 – 10 s,
• možnosť nastavenia dvoch nezávislých hodnôt reakcie na prekročenie hodnoty reziduálneho prúdu (výstraha a alarm),
• trvalá kontrola pripojenia externého meracieho transformátora,
• výstupy vo forme alarmového relé s prepínacími kontaktmi, rozhranie RS-485 s protokolom Modbus RTU a rozhranie NFC,
• prístroj sa vyrába v dvoch vyhotoveniach podľa dostupného napájacieho napätia, a to ako verzia RCM410R-1 pre napájacie napätie 24 V DC a verzia RCM410R-2 pre napätie 100 – 240 V AC/DC,
• šírka prístroja iba 18 mm prispieva k úspore miesta v rozvádzači.

Komunikácia NFC

Užitočnou funkcionalitou prístroja RCM410R je zabudovaná NFC komunikácia. Pomocou smartfónu s nainštalovanou aplikáciou Bender Connect App možno ľahko vyčítať aktuálnu meranú hodnotu reziduálneho prúdu a zobraziť nastavené hodnoty reakcie a ďalšie parametre prístroja. Hlavným prínosom technológie NFC je však možnosť ľahkého nastavovania parametrov. Prostredníctvom prehľadného menu možno v aplikácii prednastaviť všetky potrebné hodnoty a následne ich jedným príkazom odoslať do prístroja. To je obzvlášť výhodné pri sériovej výrobe, keď treba nastaviť väčšie množstvo prístrojov s rovnakými parametrami. Nastavovanie prístrojov je v takom prípade veľmi rýchle, súčasne sa výrazne eliminuje možnosť vzniku chýb.
Nastavované prístroje navyše nemusia byť pod napätím, možno tak celú sériu pripraviť naraz bez zdĺhavého pripájania k napájaciemu napätiu.

Externé meracie prúdové transformátory typu A

Ako prúdové senzory – meracie transformátory možno v spojení s prístrojmi RCM410R použiť modulárny rad Bender CTAC. Tieto transformátory sú dostupné s vnútorným priemerom toroidu 20, 35, 60, 120
a 210 mm. V prípade potreby sú k dispozícii aj meracie prúdové transformátory s obdĺžnikovým prierezom (vhodné na inštaláciu na šíny), prípadne transformátory s rozoberateľným jadrom.

Prístroje na monitorovanie reziduálneho prúdu typu B

Novinkou na poli merania reziduálnych prúdov je štvorkanálový monitor Bender RCMS410. Prístroj pokračuje v nastúpenom trende spoločnosti Bender, totiž vyrábať prístroje so šírkou iba 18 mm a chýbajúci displej nahradiť zabudovanou komunikáciou NFC. Monitor RCMS410 umožňuje vyhodnocovať reziduálne prúdy typu A, B aj B+ v súlade s normou IEC62020-1. Rozhranie NFC slúži na jednoduché nastavovanie parametrov prístroja aj na vyčítanie aktuálne meraných hodnôt prostredníctvom aplikácie Bender Connect App pre inteligentné telefóny.
Navyše monitor obsahuje digitálne vstupy a výstupy a sériové rozhranie RS-485 s protokolom Modbus RTU. Pre funkciu prístroja sú nevyhnutné externé meracie transformátory.

RCMS410 – univerzálne riešenie pre najrôznejšie aplikácie

Prístroj RCMS410 je dostupný v troch vyhotoveniach, ktoré sa líšia iba softvérovou výbavou, t. j voliteľnými funkčnými modulmi. Základná verzia je určená na meranie prúdu typu A. Rozšírená verzia umožňuje meranie prúdu typu A aj B (t. j. vrátane vyhladeného jednosmerného prúdu). Najvyššia verzia umožňuje aj harmonickú
analýzu a ďalej možnosť použitia externých meracích transformátorov rôznych výrobcov. Typ meraného prúdu (A alebo A aj B) je nastaviteľný samostatne pre každý merací kanál, čomu zodpovedá aj možnosť kombinovať meracie transformátory typu A aj B pre každý prístroj.

Prehľad základných parametrov:

• detekcia reziduálneho prúdu typu A s nastaviteľnou hodnotou reakcie 6 mA – 30 A a prúdu typu B s nastaviteľnou hodnotou reakcie 10 mA – 10 A,
• štyri nezávislé meracie kanály,
• nastaviteľné meracie režimy samostatne pre každý kanál: nadprúd (štandardné nastavenie), podprúd alebo funkcia prúdového okna,
• nastaviteľný čas oneskorenia reakcie 0 – 10 s,
• možnosť nastavenia dvoch nezávislých hodnôt reakcie na prekročenie hodnoty reziduálneho prúdu (výstraha a alarm),
• trvalá kontrola pripojenia externých meracích transformátorov,
• jeden digitálny vstup, jeden digitálny vstup/výstup a jeden multifunkčný výstup (digitálny/analógový),
• komunikačné rozhranie NFC a RS-485/Modbus RTU,
• vlastné napájanie prístroja 24 VDC,
• šírka prístroja iba 18 mm prispieva k úspore miesta v rozvádzači.

Externé meracie prúdové transformátory typu B

Na meranie jednosmerného vyhladeného prúdu sú k dispozícii externé meracie transformátory radu CTUB102-CTBC… Tieto transformátory sú opäť dostupné v piatich vyhotoveniach podľa vnútorného priemeru toroidu, t. j. 20, 35, 60, 120 a 210 mm. V inštaláciách v prostredí s elektrickým rušením možno s výhodou použiť transfor-
mátory radu CTUB102-CTBC… v tienenom vyhotovení. Tienenie zaručuje presné a spoľahlivé meranie aj v priestoroch s elektrickým alebo magnetickým poľom spôsobeným napr. veľkými nábehovými prúdmi.

Protokol Modbus RTU

Na trvalý zber meraných hodnôt aj signalizáciu alarmových stavov možno pri monitoroch reziduálneho prúdu firmy Bender s výhodou využiť zabudované rozhranie RS-485 s protokolom Modbus RTU. Pomocou tohto rozhrania možno do série zapojiť až 256 prístrojov Bender. Pokiaľ elektrická sústava nedisponuje vlastným systémom merania a regulácie na vyhodnocovanie meraných hodnôt, môžu byť monitory reziduálneho
prúdu doplnené o prevodník COM465IP. Týmto spôsobom možno ľahko zhromaždiť a sprístupniť údaje z väčšieho množstva prístrojov na jednom mieste. V prípade prevodníka COM465IP možno využiť zabudovaný webový server a k meraným hodnotám pristupovať z ľubovoľného PC alebo notebooku. Prevodník môže byť vybavený aj dlhodobým záznamom – dá sa tak ľahko sledovať vývoj jednotlivých hodnôt reziduálneho prúdu v čase.

Prínos monitoringu reziduálneho prúdu

Cieľom detekcie a monitorovania reziduálneho prúdu je vyššia ochrana pred úrazom elektrickým prúdom, zníženie rizika požiaru v dôsledku poruchy izolácie v elektrických rozvodoch a samozrejme aj vyššia spoľahli-
vosť obvodov. Monitory reziduálneho prúdu Bender nájdu široké uplatnenie v detekcii porúch izolácie najrôznejších pohonov, v sieťach na napájanie zabezpečovacích a komunikačných systémov, klimatizácií,
chladiacich zariadení a podobne. Okrem monitorovania unikajúceho prúdu možno prístroje použiť na detekciu prúdu vo vodičoch, ktorými za normálnych podmienok nemá žiadny prúd pretekať (N, PE) alebo na kontrolu prúdu v rozdeľovacej prípojnici N – PE v sústavách TN-S.
