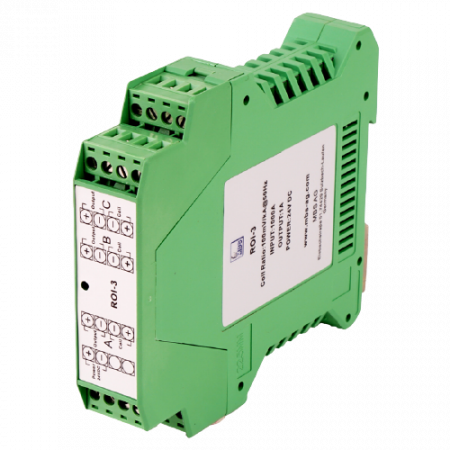

ROI-3 - integrátor pre flexibilné prúdové senzory FASK

Pre získanie štandardné hodnoty signálu z Rogowského cievok a pre zaistenie kompatibility s bežnými meracími zariadeniami je nutný integračný obvod.

Integrátor ROI-3 disponuje vstupmi pre tri cievky, ktorých signál prevádza na hodnotu 1 A. integrátor pozostáva z aktívneho elektronického obvodu so zanedbateľným posunom a dobrú linearitou.

Cena 239,33 EUR
287,20 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (9)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ROI-3 - integrátor pre flexibilné prúdové senzory FASK (9)

Filtrace
Na sklade
Primárny menovitý prúd
Ostatné filtre
ROI 3 100mV/kA 0,25 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 0,25 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 0,25 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10101
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 0,4 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 0,4 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 0,4 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10102
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 0,63 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 0,63 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 0,63 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10103
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 1 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 1 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 1 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10104
Záruka: 24 m.
Nie je skladom
na ceste 1 ks
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 1,5 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 1,5 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 1,5 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10105
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 2 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 2 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 2 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10106
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 4 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 4 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 4 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10107
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 6 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 6 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 6 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10108
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík
ROI 3 100mV/kA 10 kA integrátor Merací prevodník
Merací prevodník
ROI 3 100mV/kA 10 kA integrátor
Vstup: 3 měřicí vstupy pro Rogowského cívky/ pružné senzory FASK
Převodní poměr: 10 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
OBJ: 121-10109
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
239,33 EUR/ks
287,20 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k ROI-3 - integrátor pre flexibilné prúdové senzory FASK

FASK 100, 100 mV/kA, 10 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 100, 100 mV/kA, 10 m kabel
Jmenovitý proud: 1 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 10 m.
Zjistit více
OBJ: 121-10006
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 100, 100 mV/kA, 3 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 100, 100 mV/kA, 3 m kabel
Jmenovitý proud: 1 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 3 m.
Zjistit více
OBJ: 121-10001
Záruka: 24 m.
Nie je skladom
na ceste 3 ks
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 100, 100 mV/kA, 5 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 100, 100 mV/kA, 5 m kabel
Jmenovitý proud: 1 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 5 m.
Zjistit více
OBJ: 121-10002
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 150, 100 mV/kA, 10 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 150, 100 mV/kA, 10 m kabel
Jmenovitý proud: 3 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 150 mm; délka kabelu 10 m.
Zjistit více
OBJ: 121-10007
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 150, 100 mV/kA, 3 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 150, 100 mV/kA, 3 m kabel
Jmenovitý proud: 3 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 150 mm; délka kabelu 3 m.
Zjistit více
OBJ: 121-10003
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 200, 100 mV/kA, 3 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 200, 100 mV/kA, 3 m kabel
Jmenovitý proud: 6 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 200 mm; délka kabelu 3 m.
Zjistit více
OBJ: 121-10004
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 200, 100 mV/kA,10 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 200, 100 mV/kA,10 m kabel
Jmenovitý proud: 6 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 200 mm; délka kabelu 10 m.
Zjistit více
OBJ: 121-10008
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík
FASK 300, 100 mV/kA, 3 m kabel Flexibilný prúdový senzor
Flexibilný prúdový senzor
FASK 300, 100 mV/kA, 3 m kabel
Jmenovitý proud: 10 kA.
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 300 mm; délka kabelu 3 m.
Zjistit více
OBJ: 121-10005
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
123,11 EUR/ks
147,73 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Výhody ROI-3

• Kompaktné puzdro pre pripojenie troch cievok FASK

• ROI-3 nemeria jednosmerné prúdy v spojení s FASK, ale na rozdiel od prúdového transformátora dokáže presne merať striedavú zložku, aj v prípade prítomnosti veľkej superponovaný jednosmerné zložky, pretože absencia železného jadra nespôsobuje nasýtenia. Táto funkcia je obzvlášť užitočná pre meranie zvlnených prúdov, napríklad v systémoch nabíjania batérií.

• Integrátor má relatívne dobrú frekvenčnú odozvu.

Signál výstupného napätia pasívne Rogowského cievky je úmerný frekvencii meraného prúdu. Integrovaný ekvalizér integrátora zaručuje signál, ktorý je voči primárnemu prúdu lineárny v širokom frekvenčnom rozsahu.

Pri objednávke v spojení s Rogowského cievkou FASK treba špecifikovať jej primárny menovitý prúd. Výsledkom je pevný transformačný pomer ako u bežného transformátora prúdu (napr. 1 000/1 A). Primárne rozsah merania 0-1 000 A je transformovaný na sekundárne rozsah hodnôt 0-1 A.


Rozšírené informácie

Specifikace integrátoru ROI-3

Počet měřicích vstupů

3

Jmenovitý výstupní signál

1 A AC rms

Maximální výstupní signál (při přetížení)

1,5 A AC rms

Primární jmenovité proudy senzoru (kA)

0,25; 0,4; 0,63; 1; 1,5; 2; 4; 6; 10

Přesnost převodového poměru

0,5 % při 1 % (≥10 A) až 110 % primárního jmenovitého proudu při 25 °C

Fázový posun

≤ 0,5 °

Chyba linearity

± 0,2 % z měřené hodnoty (při 10–120 % jmenovitého proudu)

Frekvenční rozsah

30 Hz – 5 kHz

Maximální zátěž na fázi

0,5 Ω

Spotřeba energie

10 W

Výstup při 0 A (nulový drift)

≤ 0,01A

Teplotní drift

200 ppm/K

Hmotnost

185 g

Rozměry

114 x 100 x 22,5 mm

Napájecí napětí

24 V DC

Pracovní teplota

od -30 do +70 °C

Skladovací teplota

od -30 do +70 °C

Relativní vlhkost vzduchu

max. 80 % bez kondenzace

Stupeň krytí

IP 20

Certifikace

CE



Objednací čísla integrátoru ROI-3

Převodní poměr (kA) / 1 A

0,25

0,4

0,63

1

1,5

2

4

6

10

Obj. číslo

121-10101

121-10102

121-10103

121-10104

121-10105

121-10106

121-10107

121-10108

121-10109

Technické parametre

Parametry

Trieda presnosti0.5
Sekundárny prúd1 A

Súbory na stiahnutie

Filtrace
Typ dokumentu

Súvisiace produkty

Elektromer COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladom v GHVDetail produktu
Diris A20
DIRIS A20Multifunkčný prístroj pre meracie transformátory
TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladom v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladom v GHVDetail produktu
PEM353 - Multimeter a analyzátor kvality siete
PEM353Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

200 EUR
240 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E41
Varianty: 8
COUNTIS E4xTrojfázový nepriamy elektromer do 12000 A
Trojfázový obojsmerný elektromer na nepriame meranie do 12000A pomocou MTP s prevodom x/5A alebo x/1A.
Komunikácia Modbus, M-Bus a Ethernet s vstavaným webserverom.
Porovnání
Na požiadanieDetail produktu
FASK senzory - Rogowského cievky - prehľad
Varianty: 8
FASKFlexibilné prúdové senzory (Rogowského cievky) s deleným jadrom pre primárne prúdy do 100 kA

Okrem bežných transformátorov prúdu možno na meranie prúdu použiť tiež flexibilné prúdové senzory - Rogowského cievky. Tieto senzory môžu byť jednoducho pripojené k primárnemu vodičmi, aby bolo nutné rozpojiť meraný obvod. Vzhľadom k ohybnosti a konštrukcii sú ideálne pre použitie v stiesnených priestoroch alebo pre meranie na nepravidelných zväzkoch tvorených z viacerých vodičov.

123,11 EUR
147,73 EUR s DPH
Porovnání
Univerzálny prevodník QE-485
Varianty: 2
QE-485univerzálny merací prevodník U/I
Umožňuje pripojenie Rogowského cievok, prúdových transformátorov, meracích prevodníkov a Hallových snímačov. K dispozícii je tiež možnosť sledovania teploty. Na výstupnej strane poskytuje prevodník voľne konfigurovateľný analógový výstup, digitálny výstup a tiež rozhranie RS485 Modbus RTU.
od 214,93 EUR
od 257,92 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Kontrola, riešenie problémov a dokumentácia bezpečnosti a výkonu fotovoltaických systémov podľa STN EN 62446-1 s prístrojmi Fluke
11.09.2024
Pozývame Vás na ONLINE webinár zameraný na kontrolu, riešenie problémov a dokumentácie bezpečnosti a výkonu fotovoltaických systémov podľa STN EN 62446-1 za použitia prístrojov FLUKE. Udalosť prebehne...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Nové kompaktné LED svietidlá Stego SL 025
25.06.2024
LED svietidlá SL 025 alebo „riešenie všetko v jednom“. Spoločnosť Stego rozširuje svoj rad svietidiel o inovatívne LED svietidlá, ktoré sú ideálne do každého rozvádzača a vďaka svojim rozmerom aj do skríň...
Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
