FASK - Flexibilné prúdové senzory (Rogowského cievky) s deleným jadrom pre primárne prúdy do 10 kA
Flexibilné prúdové senzory typu Faško boli navrhnuté pre precízne meranie širokých rozsahov AC prúdov, pulzných DC prúdov či skreslených priebehov prúdov. Taktiež možno merať AC prúdy v širokom dynamickom rozsahu od 1 Hz až do 100 kHz.
Okrem bežných transformátorov prúdu možno na meranie prúdu použiť tiež flexibilné prúdové senzory - Rogowského cievky. Tieto senzory môžu byť jednoducho pripojené k primárnemu vodičmi, aby bolo nutné rozpojiť meraný obvod. Vzhľadom k ohybnosti a konštrukcii sú ideálne pre použitie v stiesnených priestoroch alebo pre meranie na nepravidelných zväzkoch tvorených z viacerých vodičov.
Dopyt na produktPorovnať
Varianty k produktu FASK - Flexibilné prúdové senzory (Rogowského cievky) s deleným jadrom pre primárne prúdy do 10 kA (9)

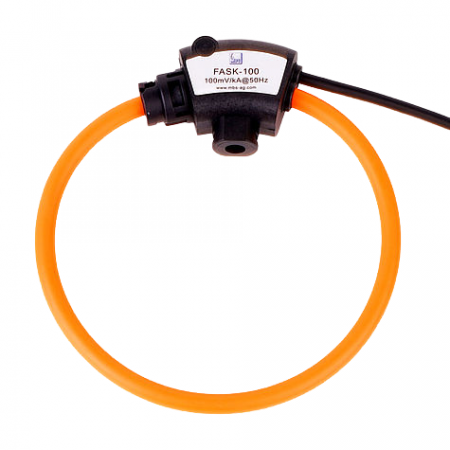

Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 5 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 10 m

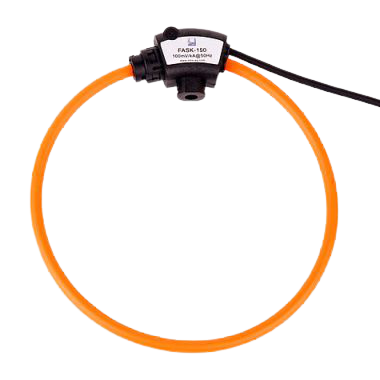

Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 10 m

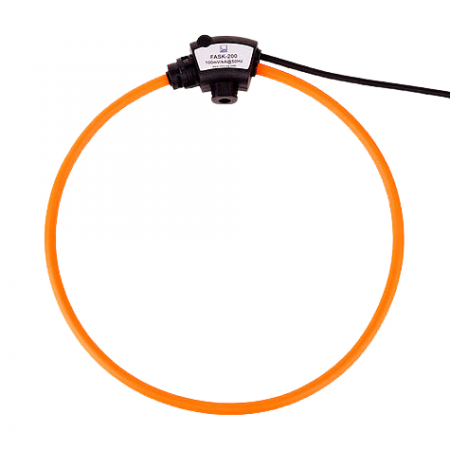

Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 10 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 10 m
Popis produktu

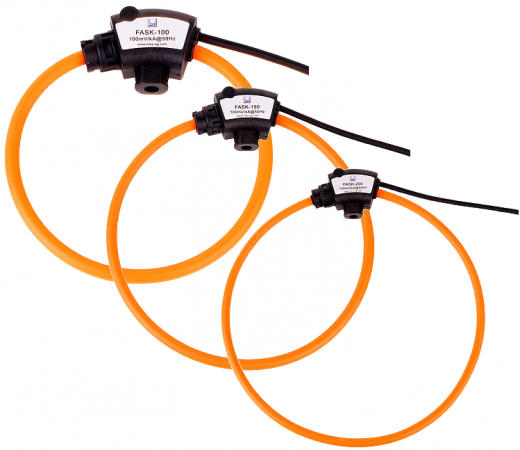

Senzory výrobca MBS sú reprezentované výrobnou radou FASK a sú ponúkané v štyroch rôznych priemeroch (100, 150, 200 a 300 mm). Pozícia umiestnenie primárneho vodiče vnútri každej Rogowského cievky má vplyv na presnosť. Rad FASK je designovaná tak, aby bola najmenšia chyba merania najbližšie uzáveru cievky, a teda v oblasti možnosti fixácie.
Výhody senzorov FASK 100, 150, 200 a 300

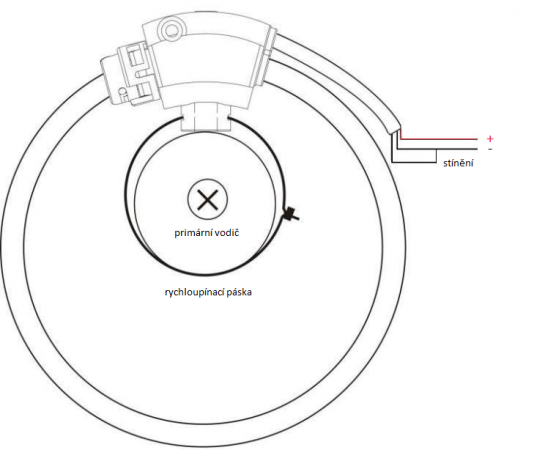

- Na uzáveru cievky sa nachádza otvor pre uchytenie primárneho vodiče pomocou rýchloupínacie pásky, ktorá zaistí optimálnu pozíciu uchytenia primárneho vodiče alebo zväzku vodičov.
- Cievky sú úplne tienené a sú tak do značnej miery chránené pred rušením.
- Vďaka dobrej linearite cievky možno presne merať aj menšie primárne prúdy hlboko pod 1 kA.
- Senzory majú fázovú chybu medzi -0,4 a -0,5 stupňov, a preto je možné použiť v meracom zariadení pevný korekčný faktor.
- Použité materiály umožňujú použitie pri veľmi drsných teplotách okolia.
- Cievky nevytvárajú žiadne odpadové teplo.
- Dĺžku prívodného kábla možno skrátiť podľa ľubovôle bez straty presnosti.
- Nehrozí žiadne nebezpečenstvo zo strany meraného obvodu.
Rozšírené informácie

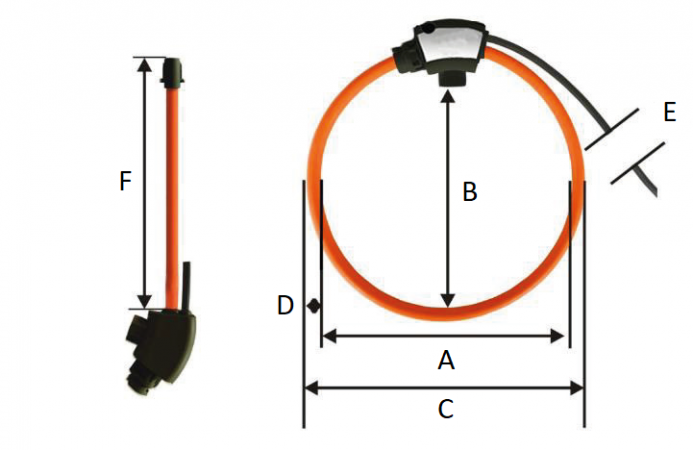

Rozměry senzorů FASK
Tabulka rozměrů senzorů FASK
|
Rozměr |
Parametr cívky |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|
A |
Vnitřní rozměr A smyčky |
135 mm |
165 mm |
210 mm |
310 mm |
|
B |
Vnitřní rozměr B smyčky |
100 mm |
150 mm |
200 mm |
300 mm |
|
C |
Vnější rozměr smyčky |
151 mm |
181 mm |
226 mm |
326 mm |
|
D |
Průměr cívky |
8 mm |
|||
|
E |
Délka přívodního kabelu |
3 / 5 / 10 m |
3 / 10 m |
||
|
F |
Délka rozepnuté cívky |
395 mm |
525 mm |
665 mm |
965 mm |
Technické parametry
| Model | Jmenovitý proud | Hmotnost | Převod | Chyba měření | Fázový posun | Maximální měřený proud | Odpor cívky | Teplotní koeficient | Chyba pozice uchycení | Chyba linearity | Frekvenční rozsah | Pracovní teplota | Skladovací teplota |
| FASK 100 | 1 kA | cca 100–160 g | 100 mV/kA @ 50 Hz | <0,5 % v poloze přímo u uzávěru při 25 °C | ≤ 0.5 ° (30 úhlových minut) | 100 kA | 100–250 Ohm | 400 ppm/K | ± 1 % | ± 0,2 % z měřené hodnoty | 1 Hz – 100 kHz (-3 dB) | od -30 do +80 °C | od -40 do +90 °C |
| FASK 150 | 3 kA | ||||||||||||
| FASK 200 | 6 kA | ||||||||||||
| FASK 300 | 10 kA |
Použité materiály a bezpečnost
|
Materiál cívky a kabelu |
Termoplastická guma s nízkou hořlavostí dle UL 94 V-0 |
|
Materiál uzávěru |
Polyamid PA6 s nízkou hořlavostí dle UL 94 V-0 |
|
Stínění |
Cívka i přívodní kabel 100 % |
|
Certifikace |
CE, vyhovuje EMC EN 61326-1: 2006 |
|
Stupeň krytí |
IP 68 |
|
Izolační napětí cívky |
3 kV |
|
Izolační napětí přívodního kabelu |
1 kV |
|
Kategorie |
1000 V CAT III; 600 V CAT IV |
Objednací čísla senzorů FASK
|
Typ |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|||||
|
Délka kabelu |
3 m |
5 m |
10 m |
3 m |
10 m |
3 m |
10 m |
3 m |
10 m |
|
Obj. číslo |
121-10001 |
121-10002 |
121-10006 |
121-10003 |
121-10007 |
121-10004 |
121-10008 |
121-10005 |
121-10009 |
Technické parametre
Parametry
| Trieda presnosti | 0.5 |
|---|---|
| Výstup | 100 mV/kA |
|
Model |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|
Jmenovitý proud |
1 kA |
3 kA |
6 kA |
10 kA |
|
Hmotnost |
cca 100–160 g |
|||
|
Převod |
100 mV/kA @ 50 Hz |
|||
|
Chyba měření |
<0,5 % v poloze přímo u uzávěru při 25 °C |
|||
|
Fázový posun |
≤ 0.5 ° (30 úhlových minut) |
|||
|
Maximální měřený proud |
100 kA |
|||
|
Odpor cívky |
100–250 Ohm |
|||
|
Teplotní koeficient |
400 ppm/K |
|||
|
Chyba pozice uchycení |
± 1 % |
|||
|
Chyba linearity |
± 0,2 % z měřené hodnoty |
|||
|
Frekvenční rozsah |
1 Hz – 100 kHz (-3 dB) |
|||
|
Pracovní teplota |
od -30 do +80 °C |
|||
|
Skladovací teplota |
od -40 do +90 °C |
|||
