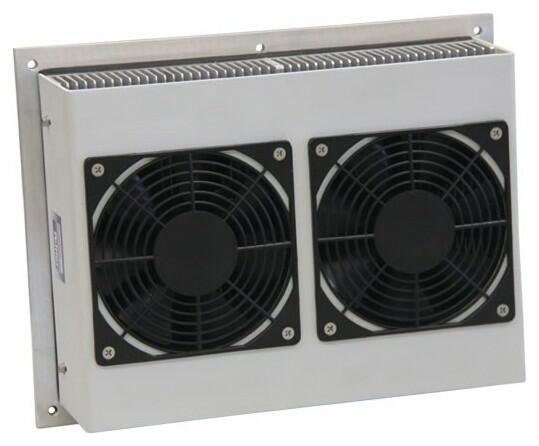

Chladiaca jednotka plochy - Veľkosť 2
Napájacie napätie: 24 V DC.
Príkon 100, 140, 200 W.
Varianty k produktu Chladiaca jednotka plochy - Veľkosť 2 (3)
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Popis produktu
Chladiaca Peltier jednotka ochladzuje povrch, na ktorý je pripevnená. Chladiacou plochou je hliníková doska s teplovodivou fóliou.
- Chladenie polovodičové na základe Peltierovho javu
- Menovitý príkon 100 W, 140 W, 200 W
- Bez prevádzkových kvapalín
- Vysoký stupeň krytia (vonkajšia strana IP67)
- Ochrana proti prehriatiu
- Kvalitné ventilátory s životnosťou 350 000 hodín
- Prevádzková teplota v rozsahu od -40°C do +70°C
- Hliníkový kryt, farba RAL 7035 (iné farby na objednávku)
Volitelné příslušenství:
- Vonkajší kryt jednotky "Antivadal" - uchytenie zvnútra
Rozšírené informácie
Typ | GL-208-C | GN-208-C | GR-208-C |
Objednávacie číslo | GHV2062 | GHV2063 | GHV2064 |
Menovitý príkon | 100 W | 140 W | 200 W |
Stupeň krytia | IP67 | IP67 | IP67 |
Prevádzkový rozsah teplôt | -40°C .....+70°C | -40°C .....+70°C | -40°C .....+70°C |
Napájacie napätie | 24V DC | 24V DC | 24V DC |
Max. vstupný prúd | 7 A | 10 A | 15 A |
Hmotnosť | ca. 5 kg | ca. 5 kg | ca. 5 kg |
Signálny kontakt | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A |
Rozmery | 290 x 225 x 90 mm | 290 x 225 x 90 mm | 290 x 225 x 90 mm |
Charakteristika chladiaceho výkonu jednotiek
Vysvetlenie odpočtu chladiaceho výkonu z jednotlivých grafov k zliadnutiu tu alebo v sekcii "Stiahnuť".
Schéma
Technické parametre
Parametry
Séria | Standard |
---|---|
Veľkosť | Velikost 2 |
Chladenie | Vzduch / Plocha |
