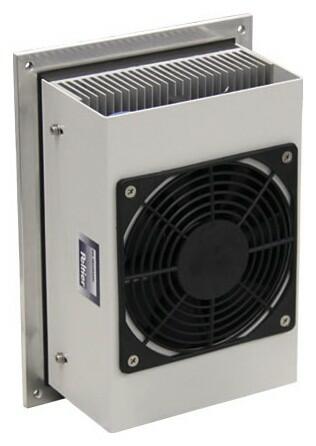

Chladiaca jednotka plochy - Veľkosť 1
Polovodičové chladenie plochy.
Napájacie napätie: 24 V DC.
Príkon 50, 70, 100 W.
Napájacie napätie: 24 V DC.
Príkon 50, 70, 100 W.
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Chladiaca jednotka plochy - Veľkosť 1 (3)
Chladicí jednotka Peltier s chladicí deskou
GL-104-C (50W, DC24V)Jmenovitý příkon: 50W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 3,5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier s chladicí deskou
GN-104-C (70W, DC24V)Jmenovitý příkon: 70W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier s chladicí deskou
GR-104-C (100W, DC24V)Jmenovitý příkon 100W; Stupeň krytí IP 67; Napájecí napětí 24VDC; Max. proud: 7,5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Popis produktu
Chladiaca Peltier jednotka ochladzuje povrch, na ktorý je pripevnená. Chladiacou plochou je hliníková doska s teplovodivou fóliou.
- Chladenie polovodičové na základe Peltierovho javu
- Menovitý príkon 50W, 70W, 100W
- Bez chladiacich kvapalín
- Vysoký stupeň krytia (IP67)
- Ochrana proti prehriatiu
- Kvalitné ventilátory s životnosťou 350 000 hodín
- Prevádzková teplota v rozsahu od -40°C do +70°C
- Hliníkový kryt, farba RAL 7035 (iné farby na objednávku)
Volitelné příslušenství:
- Vonkajší kryt jednotky "Antivadal" - uchytenie zvnútra
Rozšírené informácie
| Typ | GL-104-C | GN-104-C | GR-104-C |
| Objednávacie číslo | GHV2059 | GHV2060 | GHV2061 |
| Menovitý príkon | 50 W | 70 W | 100 W |
| Stupeň krytia | IP67 | IP67 | IP67 |
| Prevádzkový rozsah teplôt | -40°C .....+70°C | -40°C .....+70°C | -40°C .....+70°C |
| Napájacie napätie | 24V DC | 24V DC | 24V DC |
| Max. vstupný prúd | 3,5 A | 5 A | 7,5 A |
| Hmotnosť | ca. 3 kg | ca. 3 kg | ca. 3 kg |
| Signálny kontakt | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A |
| Rozmery | 225 x 160 x 90 mm | 225 x 160 x 90 mm | 225 x 160 x 90 mm |
Charakteristika chladiaceho výkonu jednotiek
Vysvetlenie odpočtu chladiaceho výkonu z jednotlivých grafov k zliadnutiu tu alebo v sekcii "Stiahnuť".

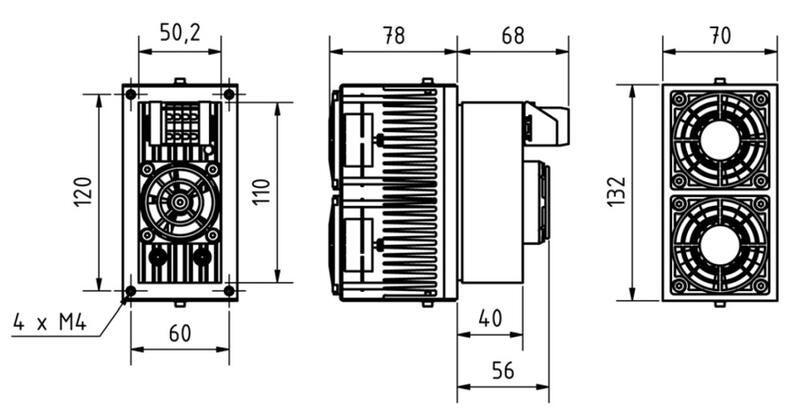

Schéma
Technické parametre
Parametry
| Séria | Standard |
|---|---|
| Veľkosť | Velikost 1 |
| Chladenie | Vzduch / Plocha |
