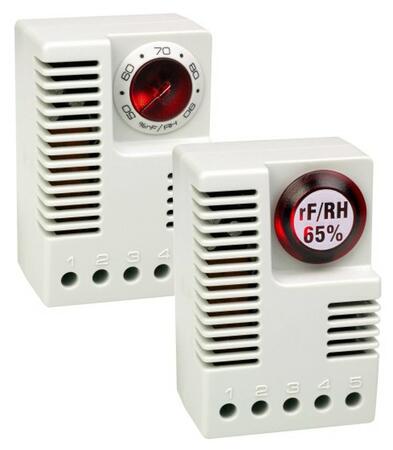

EFR 012 - Elektronický hygrostat
Elektronický hygrostat na snímanie relatívnje vlhkosti. Varianta s nastaviteľnou alebo pevne nastavenou relatívnou vlhkosťou.
Dopyt na produktPorovnať
Varianty k produktu EFR 012 - Elektronický hygrostat (2)
Hystereze zapínání: 5% RV (tolerance +- 3%) při +25°C, 50% RV; LED indikace funkce
Maximální spínaný výkon: AC 240 V / AC 120 V, 8 (1,6) A, DC 100 W při DC 24 V
Maximální spínaný proud: AC 16 A na 10 sec.; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Hystereze zapínání: 5% RV (tolerance +- 3%) při +25°C, 50% RV; LED indikace funkce
Maximální spínaný výkon: AC 240 V / AC 120 V, 8 (1,6) A, DC 100 W při DC 24 V
Maximální spínaný proud: AC 16 A na 10 sec.; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Popis produktu
Elektronický hydrostat sníma relatívnu vlhkosť v uzavretom zariadení s elektrickými či elektronickými komponentami a zapína výhrevné teleso pri nastavenej hodnote. Zabraňuje sa tímto tvoreniu kondenzácie v zariadení. Integrovaná LED v ovládacom gombíku rozsvietením signalizuje zapnutie pripojeného zariadenia (napr. topného telesa).
- Nastaviteľná alebo pevne nastavená relatívna vlhkosť
- Optická signalizácia prevádzky (LED)
- Vysoký spínaný výkon
- Upevnenie na DIN lištu
- Teplotne kompenzovaný
Rozšírené informácie
Schéma
Schéma a príklad zapojenia
Technické parametre
| Hysterézia spínania | 5 % RV (± 3 % RV tolerancia) pri 25 °C/77 °F (50 % RV) |
|---|---|
| Doba reakcie | približne 5 sec. |
| Typ kontaktu | prepínacie (relé) |
| Životnosť | >50 000 cyklov |
| Maximálny spínaný výkon (výstupné relé) | 240 V AC, 8 (1,6) A 120 V AC, 8 (1.6) A 24 V DC, 4 A |
| Indikátor prevádzkového stavu | LED |
| Pripojenie | päťpólová svorkovnica 2,5 mm2, uťahovací moment 0,5 Nm pevný vodič (drôt) 2,5 mm2 lanko 1,5 mm2 |
| Uchytenie | príchytka na 35mm DIN lištu |
| Kryt | svetlo šedý plast UL94 V-0 |
| Rozmery | 64,5×42×38 mm |
| Hmotnosť | cca. 70 g |
| Montážna poloha | zvislá |
| Prevádzková teplota | 0 až +60 °C (+32 až +140 °F) |
| Skladovacia teplota | -20 až +70 °C (-4 až +158 °F) |
| Max. skladovacia vlhkosť | 95 % relatívnej vlhkosti (bez kondenzácie) |
| Stupeň krytia | IP 20 |
| Objednacie číslo | Prevádzkové napätie | Nastaviteľný rozsah vlhkosti | Schválenie |

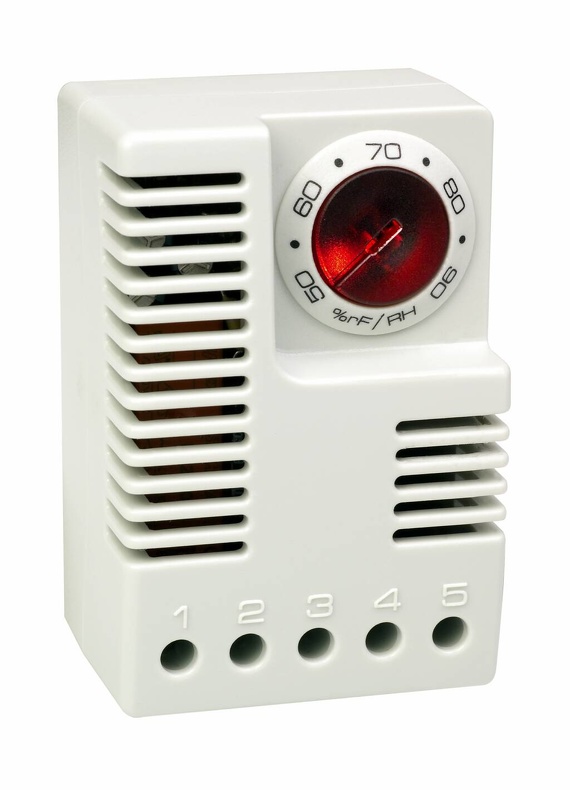

| 01245.0-00 | 230 V AC, 50/60 Hz | 40 až 90 % RV | VDE + CSA-US |
|---|---|---|---|

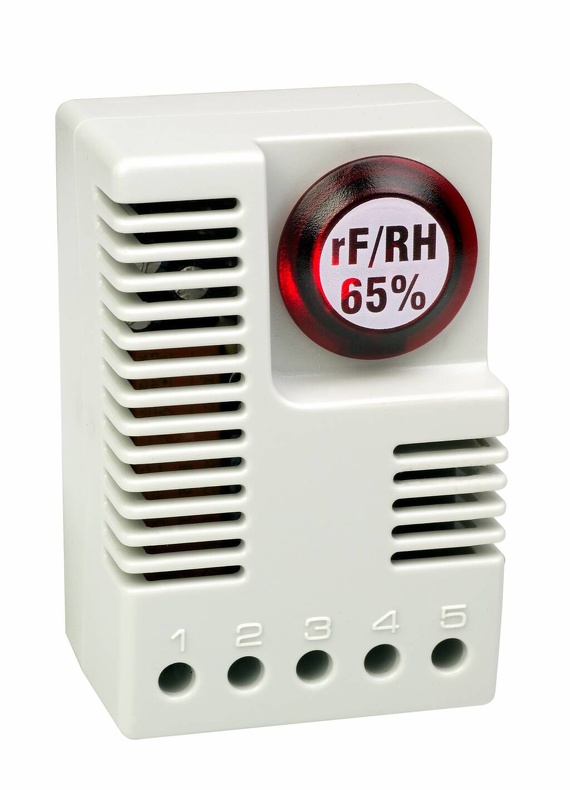

| 01246.0-00 | 230 V AC, 50/60 Hz | 65 % RV fixne nastavené | VDE + CSA-US |
| 01245.9-00 | 120 V AC, 50/60 Hz | 40 až 90 % RV | CSA-US |
| 01246.9-00 | 120 V AC, 50/60 Hz | 65 % RV fixne nastavené | CSA-US |
