Inovácia regulátorov nabíjania Bender pre AC nabíjacie stanice
Datum: 02.12.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, rozširuje svoje portfólio regulátorov nabíjania pre AC nabíjacie stanice.
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, rozširuje svoje portfólio regulátorov nabíjania pre AC nabíjacie stanice.
Nová certifikácia regulátora nabíjania CC613
Regulátory nabíjania CC613 majú novo certifikáciu pre službu Plug&Charge. Funkcionalita Plug&Charge je definovaná štandardom ISO15118 a umožňuje automatickú autentizáciu elektromobilu na nabíjacej stanici. Vďaka technológii automatického overovania medzi elektromobilom a nabíjacou stanicou sa môžu vodiči pripojiť a nabíjať svoj elektromobil okamžite - bez nutnosti použiť aplikáciu v smartfóne alebo RFID kartu. Automatická identifikácia zahŕňa celý proces nabíjania, od overenia a začatia až po fakturáciu.

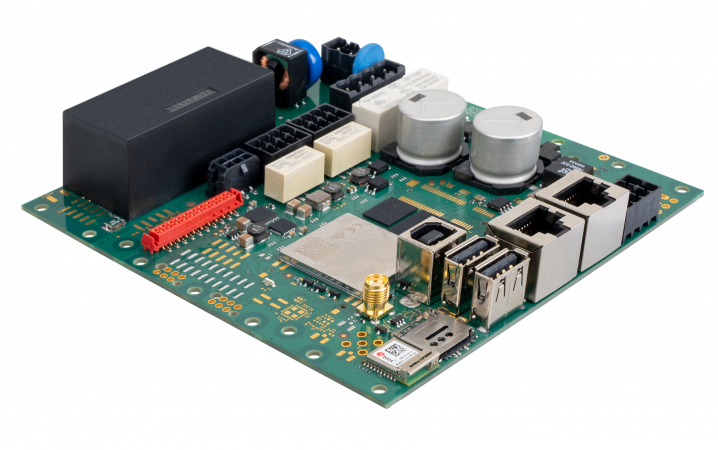

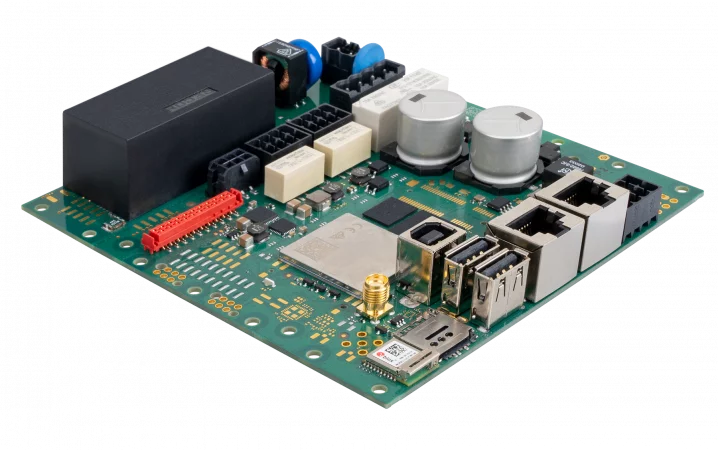

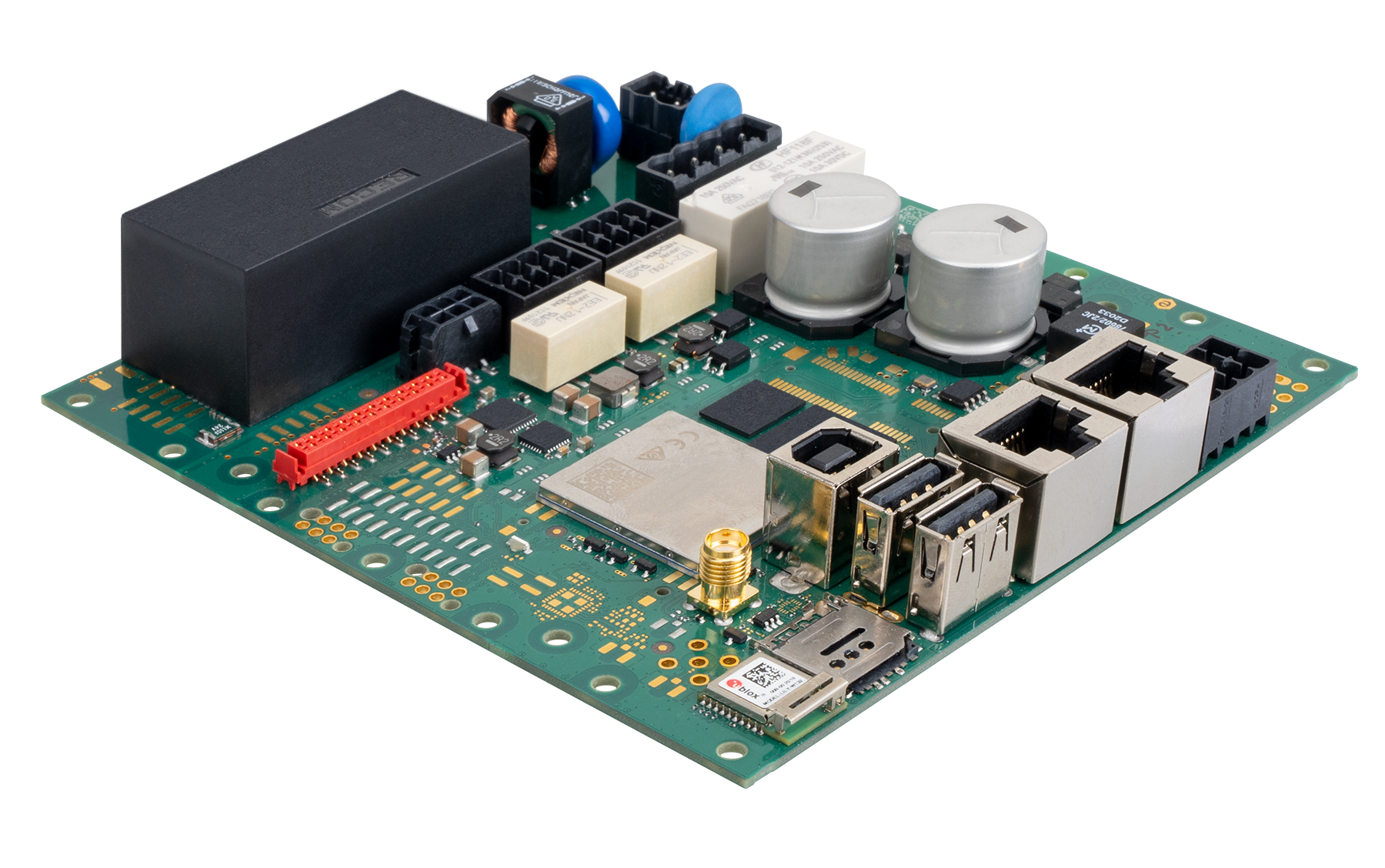

Nový regulátor nabíjania ICC1324
Ďalšou novinkou z produkcie spoločnosti Bender je riadiaca jednotka pre nabíjacie stanice ICC1324, ktorá rozširuje veľmi úspešný rad regulátorov CC613. Hlavným rozdielom v porovnaní s existujúcimi prístrojmi radu CC613 je mechanické prevedenie – regulátory nabíjania ICC1324 sa dodávajú bez krytu, tj. v prevedení dosky plošného spoja. Toto riešenie poskytuje ešte väčšiu variabilitu pri implementácii jednotky ICC1324 do nabíjacej stanice.
Regulátor nabíjania ICC1324 je navrhnutý podľa noriem IEC 61851-1 (Systém nabíjania elektrických vozidiel) a IEC 62955 (Prístroje na detekciu reziduálnych prúdov) a môže byť nasadený v jednofázových aj trojfázových sieťach. Regulátor má integrované komunikačné protokoly OCPP 1.5 a 1.6 pre systémy správy a riadenia nabíjacích staníc. Na účely komunikácie s elektrickými vozidlami je možné okrem rozhrania CP/PP využiť aj protokol PLC (PowerLine Communication) podľa štandardu ISO 15118.
Rovnako ako prístroje radu CC613 je regulátor ICC1324 vybavený detektorom DC reziduálnych prúdov, komunikačnými rozhraniami pre elektromery, USB rozhraním pre periférie a voliteľne 4G modemom. Samozrejmosťou je integrované relé 230 V pre ovládanie stýkača nabíjania samostatné programovateľné I/O rozhranie (optický vstup/výstupné relé 12 V). Prístroj je certifikovaný na funkcionalitu Plug&Charge.
V porovnaní s radom CC613 prináša riadiaca jednotka ICC1324 rady vylepšení:
- vlastné napájanie 230 V AC,
- dve rozhrania ethernet,
- integrovaný WiFi modul,
- zdroj 15 V DC pre externé zákaznícke aplikácie,
- zvýšený výpočtový výkon.
Regulátor ICC1324 ďalej ponúka niekoľko unikátnych vlastností:
- Dynamická správa záťaže - možnosť riadenia až 250 nabíjacích miest v súlade s požiadavkami na nabíjanie z jednotlivých vozidiel. Riadiaci softvér umožňuje rozdeliť nabíjacie prúdy medzi jednotlivé fázy s cieľom minimalizovať prúdové špičky a nesymetriu zaťaženia. Na základe dát z pripojeného elektromeru môže systém taktiež zohľadňovať celkový príkon prívodného vedenia a spotrebu ďalších záťaží v danej lokalite (napr. hotel alebo čerpacie stanice s vlastnými nabíjacími stanicami).
- Núdzové odblokovanie nabíjacieho kábla - v prípade výpadku napájacieho napätia stanice regulátor zaistí uvoľnenie zámku nabíjacieho kábla vozidla.
- „Weld Check Detection“ - detekcia zlepenia kontaktov stýkača nabíjacej stanice.
- Trvalé monitorovanie pripojenia k PE vodiču - regulátor trvalo kontroluje stav pripojenia k PE vodiču pre vyššiu bezpečnosť nabíjacej stanice.
- Integrované rozhranie ethernet - pre komunikáciu s backend systémom, elektromermi alebo pre diaľkovú diagnostiku a upgrade prístroja.
- Vstavané teplotné čidlá – zaisťujú riadenie hodnoty nabíjacieho prúdu v závislosti na aktuálnej teplote okolia.
- Integrované protokoly Modbus RTU a TCP - komunikácia s elektromermi a/alebo s nadradeným riadiacim systémom.
K regulátoru je možné pripojiť celý rad elektromerov rôznych výrobcov, a to prostredníctvom rozhrania Modbus RTU, Modbus TCP alebo ethernet.
Regulátory nabíjania ICC1324 sa dodávajú celkom v štyroch hardvérových modifikáciách, a to podľa voliteľnej výbavy: varianty Connect-Plus a Connect SP sú určené pre verejné nabíjacie stanice s možnosťou autorizácie pomocou RFID čítačky. Ekonomické varianty Home-Plus a Home nepodporujú OCPP protokol a sú určené pre domáce wallboxy.
Príslušenstvo
Na inštaláciu regulátorov nabíjania Bender ICC1324 je nevyhnutný externý merací transformátor prúdu a sada konektorov. Meracie transformátory sú k dispozícii v dvoch prevedeniach – rad W15BS s vnútorným priemerom toroidu 15 mm a rad CTBC17P s vnútorným priemerom 17 mm. Transformátor CTBC17P je možné osadiť aj na dosku plošných spojov.
K ďalšiemu, už voliteľnému príslušenstvu, patria užívateľské rozhrania HMI140 a HMI150.
Užívateľské rozhranie HMI140/HMI150 sa k regulátoru nabíjania ICC1324 pripája prostredníctvom rozhrania USB a obsahuje všetko potrebné pre autorizáciu nabíjania pomocou RFID kariet. Modul HMI140 obsahuje RFID čítačku, LED diódy pre signalizáciu prevádzkových stavov a taktiež digitálny vstup a reléový výstup 15 V. Modul HMI150 je ďalej rozšírený o vstavanú WiFi a USB komunikáciu, akustický bzučiak a svorky pre pripojenie externých LED.
Doživotný upgrade v cene prístroja
Doživotný upgrade v cene prístroja
Spoločnosť Bender priebežne aktualizuje firmware dodávaných regulátorov, pričom všetky budúce verzie firmware sú zahrnuté v cene prístroja Regulátor tak môže byť doplnený o nové funkcionality vytvorené na základe budúcich požiadaviek zákazníkov alebo v súvislosti so zmenami implementovaných protokolov alebo technických noriem je možné vykonať ako v mieste inštalácie (pripojením flash disku do USB rozhrania), tak aj vzdialene po ethernete.
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
