ASK 176.3 - Zásuvný merací transformátor prúdu
Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.
Primárne jm. prúd: 75...250 A
Primárny vodič Ø: max 15,2 mm
Primárne pas: 17x 6 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 46 mm
Dopyt na produktPorovnať
Varianty k produktu ASK 176.3 - Zásuvný merací transformátor prúdu (28)
Primární lišta: 17x6 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 0,5
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 17x6 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Voliteľné príslušenstvo k ASK 176.3 - Zásuvný merací transformátor prúdu
Zjistit více
Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.
Zjistit více
Popis produktu
Zásuvný merací transformátor pre primárne menovité prúdy od 100 do 250 A, sekundárne prúd 1 alebo 5 A, menovité výkony 1,5 až 3,75 VA, k dodaniu v triede presnosti 0,5 a 1.
Uchytenie transformátora sa vykonáva buď pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky, alebo špeciálne príchytkou na normalizovanú lištu DIN 35mm, prípadne fixačnými skrutkami priamo na primárnu vodič alebo pas.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5 ° C do + 40 ° C
- Rozsah skladovacích teplôt: -25 ° C do + 70 ° C

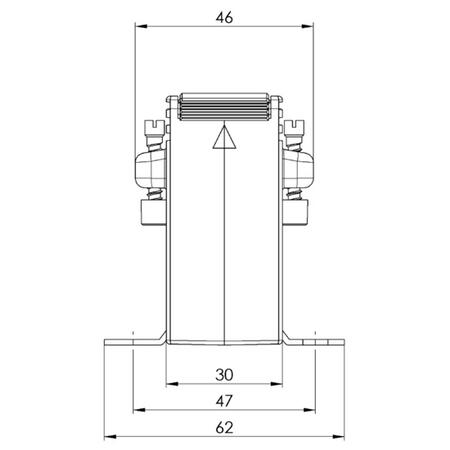

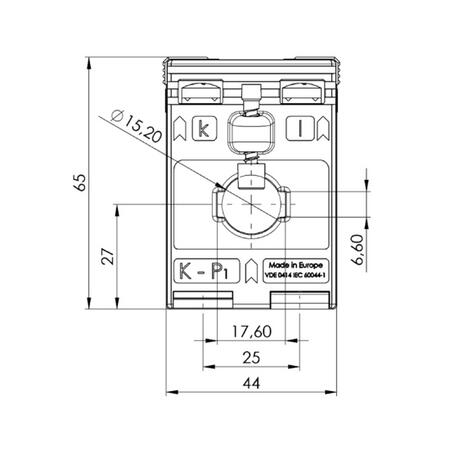

Technické parametre
Parametry
| Primárny vodič Ø (max) | 15,2 mm |
|---|---|
| Primárny pas | 17x6 mm |
| Šírka | 45 mm |
Parametre variant k ASK 176.3 - Zásuvný merací transformátor prúdu
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 75 A | 1,5 VA | 1020006009 | 1020206009 | ||
| 80 A | 1,5 VA | 1020006010 | |||
| 100 A | 2 VA | 1020006001 1030006001 | 1020206001 | ||
| 125 A | 2 VA | 1020206002 | |||
| 2,5 VA | 1020006002 | ||||
| 150 A | 1,5 VA | G1020005001 | G1020205001 | 1020006007 | 1020206007 |
| 2,5 VA | 1020006003 | 1020206003 | |||
| 160 A | 2,5 VA | 1020006004 | 1020206004 1030206004 | ||
| 200 A | 2,5 VA | G1020005002 | G1020205002 | 1020006005 | 1020206005 |
| 250 A | 2,5 VA | G1020005003 G1030005003 | G1020205003 | 1020006008 | 1020206008 |
| 3,75 VA | 1020006006 | 1020206006 | |||
Súvisiace produkty
Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.
Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Analógové prístroje na meranie striedavého (AC) prúdu alebo napätia v plastovom puzdre.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.
Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Meranie prúdu v N vodiči. Záznamník pre 5 záznamníkov s 16 meracími kanálmi. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

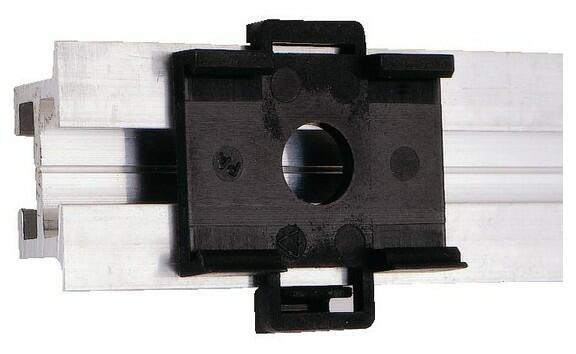

Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.
