ASK 101.4 - Násuvný transformátor prúdu
Plombovacie krýtky
ASK 101.4 - Násuvný transformátor prúdu
Plombovacie krýtky

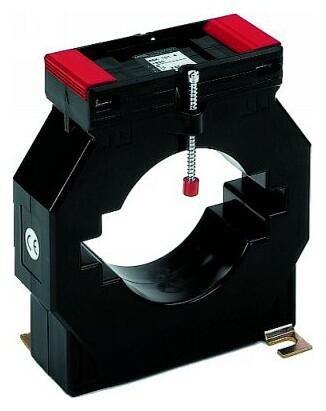

ASK 101.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 60,10 EUR
od 73,92 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (20)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyVoliteľné príslušenstvoPopis produktuTechnické parametreSúbory na stiahnutieSúvisiace produkty

Varianty k produktu ASK 101.4 2U - Merací transformátor prúdu s prepínateľným vinutím (20)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
Primárny menovitý prúd:
1200-600 A[4]1500-750 A[4]1600-800 A[6]2000-1000 A[6]Zrušiť ⨯
Sekundárny prúd:
1 A[10]5 A[10]Zrušiť ⨯
Menovitý výkon:
10-5 VA[8]15-7.5 VA[8]30-15 VA[4]Zrušiť ⨯
Primárny pas:
100x10 mm[20]2x80x10 mm[20]Zrušiť ⨯
ASK 101.4 2U; 1200-600/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1200-600/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22320
EAN: 4061701079319
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/1A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1200-600/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22321
EAN: 4061701079326
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1200-600/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22120
EAN: 4061701076875
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/5A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1200-600/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22121
EAN: 4061701076882
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1500-750/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22322
EAN: 4061701079333
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/1A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1500-750/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22323
EAN: 4061701079340
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1500-750/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22122
EAN: 4061701076899
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/5A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1500-750/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22123
EAN: 4061701076905
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22324
EAN: 4061701079357
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22325
EAN: 4061701079364
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 30-15VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/1A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22326
EAN: 4061701079371
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22124
EAN: 4061701076912
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22125
EAN: 4061701076929
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 30-15VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 1600-800/5A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22126
EAN: 4061701076936
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22327
EAN: 4061701079388
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22328
EAN: 4061701079395
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 30-15VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/1A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22329
EAN: 4061701079401
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
75,04 EUR/ks
92,30 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22127
EAN: 4061701076943
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22128
EAN: 4061701076950
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 30-15VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 101.4 2U; 2000-1000/5A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22129
EAN: 4061701076967
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
Porovnání
+-
Košík
NAHORU
6 dalších

Voliteľné príslušenstvo k ASK 101.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 61.4
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladom v GHV
skladom >500 ks
1,46 EUR/ks
1,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 1200 - 600 A až 2000 - 1000 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 5 až 30 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky. Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)70 mm
Primárny pas100x10 mm
2x80x10 mm
Šírka130 mm

Parametre variant k ASK 101.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
1200-600 A10-5 VA22120
22320
15-7.5 VA22121
22321
1500-750 A10-5 VA22122
22322
15-7.5 VA22123
22323
1600-800 A10-5 VA22124
22324
15-7.5 VA22125
22325
30-15 VA22126
22326
2000-1000 A10-5 VA22127
22327
15-7.5 VA22128
22328
30-15 VA22129
22329

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list ASK 101.4 2U
(PDF, 171 kB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod pre meracie trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP súbor ASK 101.4
(STEP, 6.7 MB)
Zobrazit ikonaDownload ikona

Súvisiace produkty

A1U 2.3 - Merací prevodník striedavého prúdu
Varianty: 2
A1U 2.3Merací prevodník striedavého prúdu

Merací prevodník striedavého prúdu.

118,60 EUR
145,88 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Skratovacie svorky
Varianty: 4
Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR
od 67,18 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladom v GHVDetail produktu
Diris A20
DIRIS A20Multifunkčný prístroj pre meracie transformátory
TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladom v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladom v GHVDetail produktu
EQ 48/72/96/144 K
Varianty: 196
EQ 48/72/96/144 K

Analógové prístroje na meranie striedavého (AC) prúdu alebo napätia v plastovom puzdre.

od 10 EUR
od 12,30 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Plombovacie krýtky
Varianty: 8
Plombovací krýtkapro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR
od 1,80 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

Konferencia Eltech 2025 – meranie, revízie a bezpečnosť pod jednou strechou
Srdečne vás pozývame na konferenciu Eltech 2025
24.09.2025
Hľadáte odpovede na otázky spojené s kontrolami elektrických zariadení, revíziami rozvádzačov alebo termodiagnostikou rozvádzačov a strojov? Príďte 24. septembra na konferenciu Eltech 2025 v Prahe...
Pozvánka na XIV. Konferenciu Projektanti 2025 s GHV Trading
XIV. Celoštátne stretnutie projektantov
07.10.2025 - 09.10.2025
XIV. Celoslovenské stretnutie projektantov sa blíži! Pridajte sa k nám na najvýznamnejšej odbornej konferencii v krásnom prostredí Nízkych Tatier a buďte pri aktuálnych trendoch v projektovaní,...
Všetky udalosti

Mimoriadne akcie

Akciová ponuka termokamier HIKMICRO september 2025
Akciová ponuka termokamier HIKMICRO september 2025
01.09.2025 - 30.09.2025
Akčná cena na vybrané modely termokamier HIKMICRO Pre zákazníkov sme spoločne so spoločnosťou HIKMICRO pripravili zvýhodnené podmienky na nákup kamier zo zoznamu nižšie. Neváhajte a využite zľavu...
Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux. Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...
Všetky akcie

Novinky

Predstavujeme nový rad záznamníkov prúdu alebo napätia Chauvin Arnoux, L411, L412, L461
Chauvin Arnoux L400
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
Efektívne chladenie skríň s novou sériou PROTEMP
Efektívne chladenie skríň s novou sériou PROTEMP
01.08.2025
Nový rad chladiacich zariadení PROTEMP stanovuje nové štandardy v oblasti efektivity a kompaktnosti a využíva pritom osvedčené výhody technológie chladenia na základe Peltierovho javu. Vďaka zvýšenej...
Všetky novinky

Odborné články

GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
Všetky odborné články
