ASK 103.41 2U - Merací transformátor prúdu s prepínateľným vinutím
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty k produktu ASK 103.41 2U - Merací transformátor prúdu s prepínateľným vinutím (12)
Převod transformátoru: 1000-500/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1000-500/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1200-600/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1200-600/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Popis produktu
Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 1000 - 500 A až 2000 - 1000 A. Sekundárny prúd 1 alebo 5 A, menovité výkony 5 až 30 VA, k dodaniu v triede presnosti 1.
Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry

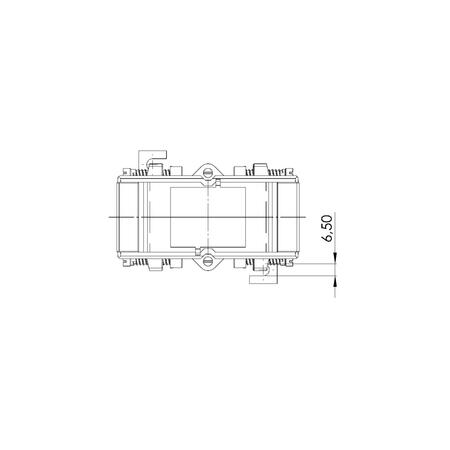

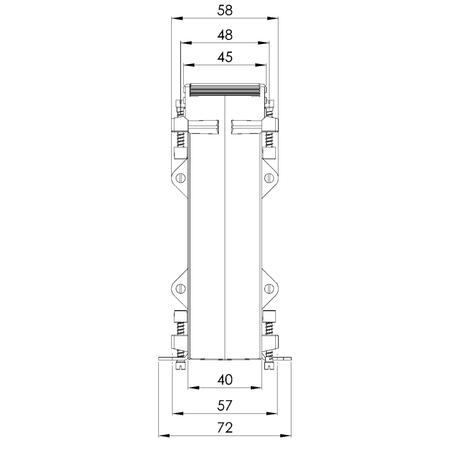

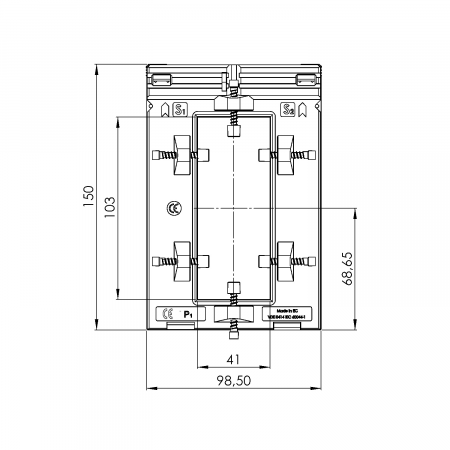

Primárny pas | 103x41 mm |
---|---|
Šírka | 99 mm |
Parametre variant k ASK 103.41 2U - Merací transformátor prúdu s prepínateľným vinutím
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
1000-500 A | 5-2.5 VA | 97081 | 97281 |
1200-600 A | 5-2.5 VA | 97082 | 97282 |
1500-750 A | 10-5 VA | 97083 | 97283 |
15-7.5 VA | 97084 | 97284 | |
2000-1000 A | 15-7.5 VA | 97085 | 97285 |
30-15 VA | 97086 | 97286 |
