ASK 31.4 - Násuvný transformátor prúdu
Príchytka na DIN lištu
Plombovacie krýtky
ASK 31.4 - Násuvný transformátor prúdu
Príchytka na DIN lištu
Plombovacie krýtky

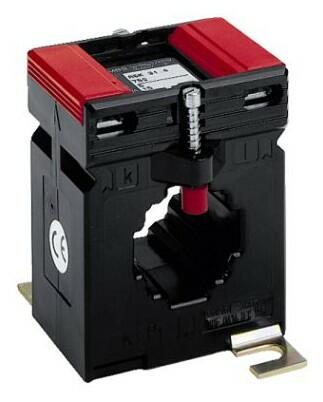

ASK 31.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 28 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Cena od 26,54 EUR
od 32,64 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (20)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyVoliteľné príslušenstvoPopis produktuTechnické parametreSúbory na stiahnutieSúvisiace produkty

Varianty k produktu ASK 31.4 2U - Merací transformátor prúdu s prepínateľným vinutím (20)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
Primárny menovitý prúd:
200-100 A[2]300-150 A[4]400-200 A[4]500-250 A[4]600-300 A[6]Zrušiť ⨯
Sekundárny prúd:
1 A[10]5 A[10]Zrušiť ⨯
Menovitý výkon:
10-5 VA[8]15-7.5 VA[2]5-2.5 VA[10]Zrušiť ⨯
Primárny pas:
2x20x10 mm[20]30x10 mm[20]Zrušiť ⨯
ASK 31.4 2U; 200-100/1A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 200-100/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8317
EAN: 4061701202595
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 200-100/5A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 200-100/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8117
EAN: 4061701200966
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 300-150/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8319
EAN: 4061701202618
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/1A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 300-150/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8318
EAN: 4061701202601
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 300-150/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8119
EAN: 4061701200980
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 300-150/5A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 300-150/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8118
EAN: 4061701200973
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 400-200/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8321
EAN: 4061701202632
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/1A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 400-200/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8320
EAN: 4061701202625
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 400-200/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8121
EAN: 4061701201000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 400-200/5A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 400-200/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8120
EAN: 4061701200997
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 500-250/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8323
EAN: 4061701202656
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/1A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 500-250/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8322
EAN: 4061701202649
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 500-250/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8123
EAN: 4061701201024
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 500-250/5A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 500-250/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8122
EAN: 4061701201017
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/1A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8325
EAN: 4061701202670
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 8326
EAN: 4061701202687
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/1A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8324
EAN: 4061701202663
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,70 EUR/ks
36,53 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 10-5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/5A; 10-5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 8125
EAN: 4061701201048
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 15-7,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 8126
EAN: 4061701201055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
ASK 31.4 2U; 600-300/5A; 5-2,5VA; tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.4 2U; 600-300/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10; 2x 20x10 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 8124
EAN: 4061701201031
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,54 EUR/ks
32,64 EUR s DPH
Porovnání
+-
Košík
NAHORU
6 dalších

Voliteľné príslušenstvo k ASK 31.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4
Plombovací krytka na ASK 41.4
ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladom v GHV
skladom >400 ks
1,46 EUR/ks
1,80 EUR s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASK 31.4
Příchytka na lištu DIN na ASK 31.4

Zjistit více
OBJ: 54011
EAN: 4061701164213
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
3,29 EUR/ks
4,05 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 200 - 100 A až 600 - 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)28 mm
Primárny pas30x10 mm
2x20x10 mm
Šírka60 mm

Parametre variant k ASK 31.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
200-100 A5-2.5 VA8117
8317
300-150 A10-5 VA8119
8319
5-2.5 VA8118
8318
400-200 A10-5 VA8121
8321
5-2.5 VA8120
8320
500-250 A10-5 VA8123
8323
5-2.5 VA8122
8322
600-300 A10-5 VA8125
8325
15-7.5 VA8126
8326
5-2.5 VA8124
8324

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list ASK 31.4 2U, 3U
(PDF, 212 kB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod pre meracie trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP súbor ASK 31.4
(STEP, 7.5 MB)
Zobrazit ikonaDownload ikona

Súvisiace produkty

A1U 2.3 - Merací prevodník striedavého prúdu
Varianty: 2
A1U 2.3Merací prevodník striedavého prúdu

Merací prevodník striedavého prúdu.

118,60 EUR
145,88 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Skratovacie svorky
Varianty: 4
Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR
od 67,18 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladom v GHVDetail produktu
Diris A20
DIRIS A20Multifunkčný prístroj pre meracie transformátory
TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladom v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladom v GHVDetail produktu
EQ 48/72/96/144 K
Varianty: 53
EQ 48/72/96/144 K

Analógové meracie prístroje na meranie striedavých prúdov a napätí s elektromagnetickým meracím ústrojenstvom, stupnica 90°.

od 28,80 EUR
od 35,42 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Plombovacie krýtky
Varianty: 8
Plombovací krýtkapro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR
od 1,80 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Príchytka na DIN lištu
Varianty: 10
Úchytka na DIN lištuÚchytka meracích transformátorov na DIN lištu

Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.

od 3,29 EUR
od 4,05 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

Všetky udalosti

Akčné produkty

HIKMICRO jún 2025
HIKMICRO jún 2025
01.06.2025 - 30.06.2025
Získajte zľavu na vybrané modely termokamier HIKMICRO Pre čitateľov časopisu ElektroPrůmysl.cz sme pripravili špeciálne podmienky na nákup kamier zo zoznamu nižšie. Neváhajte a vyžiadajte si ponuku...
Kúpte si Fluke ... Získate ďalší ZADARMO
Kúpte si Fluke ... Získate ďalší ZADARMO
17.02.2025 - 31.07.2025
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...
Všetky akcie

Novinky

Inteligentné topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
Inteligentné topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
11.06.2025
Predstavujeme vám novinku v oblasti ochrany rozvadečov: topný systém CS 032 od spoločnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje presne toľko tepla, koľko je v daný moment potreba...
Nový hygrostat Stego MFR 012
Nový hygrostat Stego MFR 012
11.06.2025
Vlhkost v elektrických rozváděčích predstavuje neviditelnou, avšak vážnou hrozbu pre elektrické systémy. Môže spôsobiť koróziu, skraty a poruchy funkčnosti – niekedy s vážnymi dôsledkami pre prevádzkové...
Všetky novinky

Odborné články

Micsig MHO1 - Prenosné tabletové osciloskopy s multimetrom
Micsig MHO1 - Prenosné tabletové osciloskopy s multimetrom
16.06.2025
Spoločnosť Micsig, popredný špecialista na tabletové osciloskopy, opäť inovovala! Tentoraz do svojho sortimentu osciloskopov s dotykovou obrazovkou pridala dva tabletové štvorkanálové osciloskopy...
Nový termovízny modul HIKMICRO MINIX s bezdrôtovým prenosom
Nový termovízny modul HIKMICRO MINIX s bezdrôtovým prenosom
09.06.2025
S rozvojom termovíznej technológie prichádzajú na trh úplne nové riešenia, ktoré dopĺňajú kamery klasickej konštrukcie. Niektoré inteligentné zariadenia, ako sú mobilné telefóny a tablety, sú už nejaký...
Všetky odborné články
