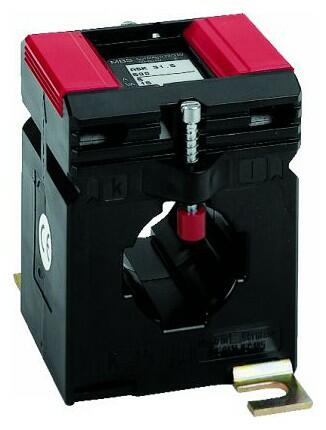

ASK 31.5 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 32,09 EUR

od 38,51 EUR s DPH

Dostupnosť: Na požiadanie

Zvoľte variantu (30)

Dopyt na produkt

Porovnať

Daniel Rycka

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 31.5 2U - Merací transformátor prúdu s prepínateľným vinutím (30)

Merací transformátor prúdu

ASK 31.5 2U; 150-75/1A;5-2,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 150-75/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 9332

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 200-100/1A;10-5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 200-100/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 9334

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 200-100/1A;5-2,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 200-100/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 9333

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 200-100/5A;10-5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 200-100/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 9134

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 200-100/5A;5-2,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 200-100/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 9133

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/1A;10-5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 9336

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/1A;15-7,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1

OBJ: 9337

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/1A;5-2,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 9335

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/5A;10-5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 9136

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/5A;15-7,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1

OBJ: 9137

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 300-150/5A;5-2,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1

OBJ: 9135

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 400-200/1A;10-5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1

OBJ: 9339

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 400-200/1A;15-7,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1

OBJ: 9340

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

35,28 EUR/ks

42,34 EUR s DPH

Merací transformátor prúdu

ASK 31.5 2U; 400-200/5A;15-7,5VA;tř.1

Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1

OBJ: 9140

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

32,09 EUR/ks

38,51 EUR s DPH

NAHORU

16 dalších

Voliteľné príslušenstvo k ASK 31.5 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4

ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více

OBJ: 59041

EAN: 4061701175493

Záruka: 24 m.

Skladom v GHV

skladom >400 ks

1,40 EUR/ks

1,68 EUR s DPH

Příchytka na lištu DIN na ASK 31.5, WSK 40N

Zjistit více

OBJ: 55011

EAN: 4061701165562

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

3,15 EUR/ks

3,78 EUR s DPH

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 150 - 75 A až 600 - 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.

Všeobecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,0 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	28 mm
Primárny pas	30x10 mm 2x20x10 mm
Šírka	60 mm

Parametre variant k ASK 31.5 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
150-75 A	5-2.5 VA	9132	9332
200-100 A	10-5 VA	9134	9334
200-100 A	5-2.5 VA	9133	9333
300-150 A	10-5 VA	9136	9336
	15-7.5 VA	9137	9337
	5-2.5 VA	9135	9335
400-200 A	10-5 VA	9139	9339
	15-7.5 VA	9140	9340
	5-2.5 VA	9138	9338
500-250 A	10-5 VA	9142	9342
	15-7.5 VA	9143	9343
	5-2.5 VA	9141	9341
600-300 A	10-5 VA	9145	9345
	15-7.5 VA	9146	9346
	5-2.5 VA	9144	9344

Súbory na stiahnutie

Katalógový list

Katalógový list ASK 31.5 2U

(PDF, 195 kB)

Pokyny

Návod pre meracie trafa MBS 6/2020

(PDF, 654 kB)

Výkresy

EPLAN - STEP súbor ASK 31.5

(STEP, 7.1 MB)
