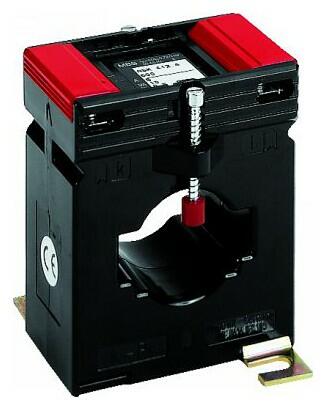

ASK 412.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Cena od 34,27 EUR
od 41,12 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (24)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 412.4 2U - Merací transformátor prúdu s prepínateľným vinutím (24)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
ASK 412.4 2U; 200-100/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 200-100/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 200-100/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28333
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 200-100/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 200-100/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 200-100/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28133
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 300-150/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28335
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 300-150/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28334
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 300-150/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28135
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 300-150/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 300-150/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 300-150/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28134
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 400-200/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28337
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 400-200/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28336
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 400-200/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28137
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 400-200/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 400-200/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28136
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 500-250/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28339
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 500-250/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28338
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 500-250/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28139
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 500-250/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 500-250/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28138
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 600-300/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28341
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 600-300/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28340
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 600-300/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28141
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 600-300/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 600-300/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 600-300/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28140
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/1A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28344
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;15-7,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/1A;15-7,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 28345
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/1A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28343
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
48,55 EUR/ks
58,26 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/5A;10-5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 28144
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;15-7,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/5A;15-7,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 28145
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík
ASK 412.4 2U; 800-400/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 412.4 2U; 800-400/5A;5-2,5VA;tř.1
Primární lišta: 40x12, 2x 30x5 mm
Převod transformátoru: 800-400/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 28143
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
34,27 EUR/ks
41,12 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k ASK 412.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Plombovací krytka na ASK 41.4
Plombovací krytka na ASK 41.4
ASK 31.4, 31.5, 41.4, 41.5, 421.4, 412.4,
WSK 40, 60, 70.6, KSU
Zjistit více
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladom v GHV
skladom >300 ks
1,40 EUR/ks
1,68 EUR s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASK 41.4
Příchytka na lištu DIN na ASK 41.4
ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více
OBJ: 55012
EAN: 4061701165579
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
3,15 EUR/ks
3,78 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 200 - 100 A až 800 - 400 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)30,5 mm
Primárny pas40x12 mm
30x15 mm
Šírka70 mm

Parametre variant k ASK 412.4 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
200-100 A5-2.5 VA28133
28333
300-150 A10-5 VA28135
28335
5-2.5 VA28134
28334
400-200 A10-5 VA28137
28337
5-2.5 VA28136
28336
500-250 A10-5 VA28139
28339
5-2.5 VA28138
28338
600-300 A10-5 VA28141
28341
5-2.5 VA28140
28340
800-400 A10-5 VA28144
28344
15-7.5 VA28145
28345
5-2.5 VA28143
28343

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Súvisiace produkty

A1U 2.3 - Merací prevodník striedavého prúdu
Varianty: 2
A1U 2.3Merací prevodník striedavého prúdu
Merací prevodník striedavého prúdu (skladové typy).
107,10 EUR
128,52 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Skratovacie svorky
Varianty: 4
Bloky skratovacích svoriek pre transformátory prúdu

Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.

od 54,62 EUR
od 65,54 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepriamy elektromer do panelu

Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladom v GHVDetail produktu
Diris A20
DIRIS A20Multifunkčný prístroj pre meracie transformátory
TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladom v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkčný prístroj pre meracie transformátory

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladom v GHVDetail produktu
EQ 48/72/96/144 K
Varianty: 53
EQ 48/72/96/144 K

Analógové meracie prístroje na meranie striedavých prúdov a napätí s elektromagnetickým meracím ústrojenstvom, stupnica 90°.

od 27 EUR
od 32,40 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Plombovacie krýtky
Varianty: 8
Plombovací krýtkapro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,40 EUR
od 1,68 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Príchytka na DIN lištu
Varianty: 10
Úchytka na DIN lištuÚchytka meracích transformátorov na DIN lištu

Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.

od 3,15 EUR
od 3,78 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Elektromer COUNTIS E41
Varianty: 8
COUNTIS E4xTrojfázový nepriamy elektromer do 12000 A
Trojfázový obojsmerný elektromer na nepriame meranie do 12000A pomocou MTP s prevodom x/5A alebo x/1A.
Komunikácia Modbus, M-Bus a Ethernet s vstavaným webserverom.
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Kontrola, riešenie problémov a dokumentácia bezpečnosti a výkonu fotovoltaických systémov podľa STN EN 62446-1 s prístrojmi Fluke
11.09.2024
Pozývame Vás na ONLINE webinár zameraný na kontrolu, riešenie problémov a dokumentácie bezpečnosti a výkonu fotovoltaických systémov podľa STN EN 62446-1 za použitia prístrojov FLUKE. Udalosť prebehne...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Nové kompaktné LED svietidlá Stego SL 025
25.06.2024
LED svietidlá SL 025 alebo „riešenie všetko v jednom“. Spoločnosť Stego rozširuje svoj rad svietidiel o inovatívne LED svietidlá, ktoré sú ideálne do každého rozvádzača a vďaka svojim rozmerom aj do skríň...
Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
