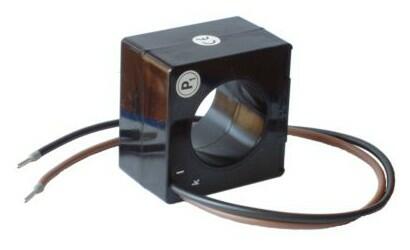

ASR 42.45 - Merací transformátor prúdu s kruhovým otvorom
Objednávacie čísla bez G označujú MTP, ktoré nie sú určené na úradné overenie. U týchto transformátorov je možné vykonať za poplatok kalibráciu a vystaviť kalibračný list s nameranými hodnotami.
Primárne men. prúd: 150...800 A

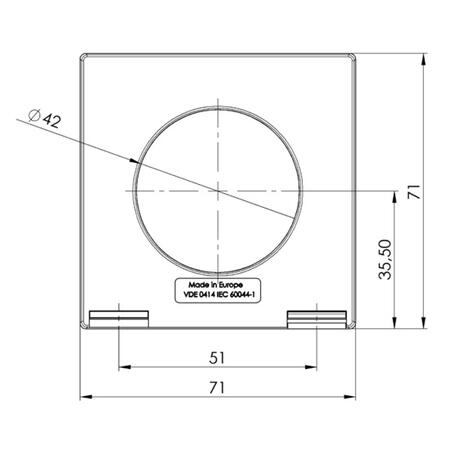

Primárny vodič Ø: max 42 mm

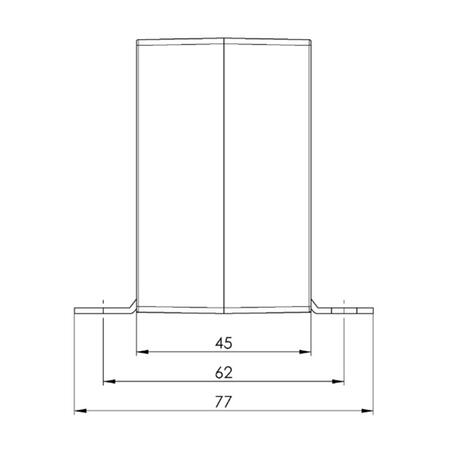

Šírka: 71 mm
Výška: 71 mm
Hĺbka: 45 mm
Dopyt na produktPorovnať
Varianty k produktu ASR 42.45 - Merací transformátor prúdu s kruhovým otvorom (55)
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Voliteľné príslušenstvo k ASR 42.45 - Merací transformátor prúdu s kruhovým otvorom
Kalibrácia sa vykonáva v GHV pre rozsah 0...1999 A.
Je určená pre nefakturačné transformátory (neobsahuje kalibračnú značku).
Obsahuje sériové číslo transformátora a namerané hodnoty.
Zjistit více
Popis produktu
Násuvný merací transformátor pre primárne menovité prúdy od 150 do 800 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1 až 15 VA, v triede presnosti 1.

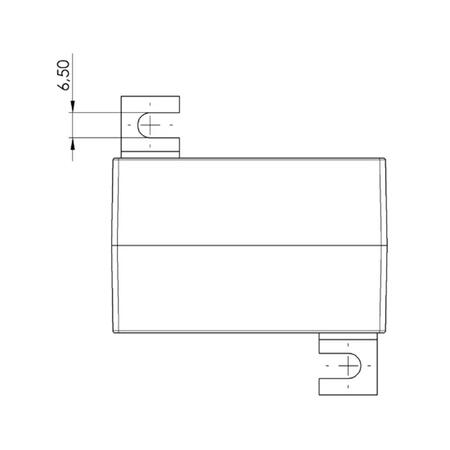

Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Pripojenie sekundárneho vinutia je uskutočnené vo vodiči o priereze 2,5mm2 a dĺžke 400 mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +40°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
| Primárny vodič Ø (max) | 42 mm |
|---|---|
| Šírka | 45 mm |
Parametre variant k ASR 42.45 - Merací transformátor prúdu s kruhovým otvorom
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 150 A | 1,5 VA | 26500 | 26600 |
| 2,5 VA | 26501 | 26601 | |
| 200 A | 1,5 VA | 26502 | 26602 |
| 2,5 VA | 26503 | 26603 | |
| 5 VA | 26504 | 26604 | |
| 250 A | 1,5 VA | 26505 | 26605 |
| 2,5 VA | 26506 | 26606 | |
| 5 VA | 26507 | 26607 | |
| 7,5 VA | 26508 | ||
| 300 A | 2,5 VA | 26509 | 26609 |
| 5 VA | 26510 | 26610 | |
| 7,5 VA | 26536 | 26644 | |
| 400 A | 2,5 VA | 26512 | 26612 |
| 5 VA | 26513 | 26613 | |
| 10 VA | 26514 | 26614 | |
| 500 A | 2,5 VA | 26515 | 26615 |
| 5 VA | 26516 | 26616 | |
| 10 VA | 26517 | 26617 | |
| 600 A | 2,5 VA | 26519 | 26619 |
| 5 VA | 26520 | 26620 | |
| 10 VA | 26521 | 26621 | |
| 15 VA | 26522 | 26622 | |
| 750 A | 2,5 VA | 26523 | 26623 |
| 5 VA | 26524 | 26624 | |
| 10 VA | 26525 | 26625 | |
| 15 VA | 26526 | 26626 | |
| 800 A | 5 VA | 26527 | 26627 |
| 10 VA | 26528 | 26628 | |
