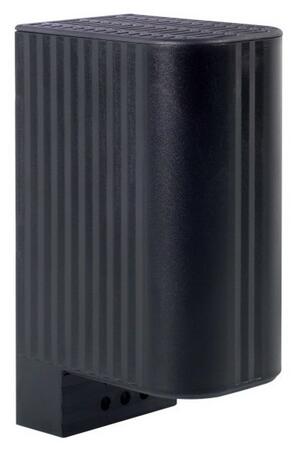

CS 060 - Výhrevné teleso s krytom
Tepelný výkon: 50, 100 a 150 W
Polovodičové výhrevné teleso s krytom proti popáleniu.
Max. rozmery: 150×60×90 mm, Napätie: 120-240 V AC/DC
Cena od 36,20 EUR
od 44,53 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu CS 060 - Výhrevné teleso s krytom (3)
Polovodičové topné teleso
CS 060 - 50 WTopný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06000.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
36,20 EUR/ks
44,53 EUR s DPH
+-
Polovodičové topné teleso
CS 060 - 100 WTopný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +120°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06010.0-00
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
55,60 EUR/ks
68,39 EUR s DPH
+-
Polovodičové topné teleso
CS 060 - 150 WTopný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +145°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06020.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
70,60 EUR/ks
86,84 EUR s DPH
+-
Popis produktu
Kompaktné výhrevné teleso pre použitie v uzavretých rozvádzačových skriniach. Konštrukcia telesa podporuje prirodzené prúdenie, čoho výsledkom je dostatočný prúd teplého vzduchu. Výhrevné teleso je chránené krytom proti náhodnému dotyku horúcich častí. Následkom zníženia povrchovej teploty topidla je možné zmenšiť montážna vzdialenosť okolných komponentov. Topenie je konštruované pre trvalú prevádzku. Toto výhrevné teleso je možné dodať taktiež vo verzii so vstavaným termostatom (CSF 060).
- Ochrana krytom proti popáleniu
- Rýchla montáž na DIN lištu
- Dvojitá izolácia (plast)
- Široký rozsah napájacích napätí
- Malé rozmery
Rozšírené informácie
Všeobecné technické údaje
| Prevádzkové napätie | AC/DC 120...240 V* (min. 110 V; max. 265 V) |
|---|---|
| Výhrevný element | pozistor PTC - s teplotným limitom |
| Povrchová teplota | < 80 °C (+176 °F), okrem hornej ochrannej mriežky |
| Pripojenie | 4-pólové svorky 2,5 mm2, uťahovací moment 0,8 Nm |
| Uchytenie | príchytka pre DIN lištu 35 mm, EN 60715 |
| Kryt | čierny plast podľa UL94 V-0 |
| Montážna poloha | zvislá (výstupom vzduchu nahor, prívod napájania dole) |
| Prevádzková/skladovacia teplota | -45 až +70 °C (-49 až +158 °F) |
| Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
| Stupeň krytia/trieda ochrany | IP20 / II (dvojitá izolácia) |
| Schválenie | VDE, UL File No. E150057, GOST-R |
| Poznámka | iné napájacie napätie na dotaz |
| *Prevádzka s napájacím napätím pod AC/DC 140 V znižuje tepelný výkon o cca. 10 %. | |
Technické a objednacie údaje
| Objednací číslo |
Tepelný výkon 1) |
Max. spínací proud |
Doporučená pojistka T |
Teplota vzduchu na výstupu 2) |
Rozměry | Hmotnost |
| 06000.0-00 | 50 W | 2,5 A | 4 A | 86 °C | 110×60×90 mm | 0,29 kg |
|---|---|---|---|---|---|---|
| 06010.0-00 | 100 W | 4,5 A | 8 A | 120 °C | 110×60×90 mm | 0,30 kg |
| 06020.0-00 | 150 W | 8 A | 8 A | 145 °C | 150×60×90 mm | 0,50 kg |
| 1) dle okolní teploty - viz graf; 2) měřeno 50 mm nad ochrannou mřížkou | ||||||
Tepelný výkon v závislosti na okolní teplotě
Schéma
Příklad zapojení
Technické parametre
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Plastový ochr. kryt |  Ano |
| Výbušné prostředí | Ne |
